cuatro tornillos 8-32 x 9/16 pulg. Apriete los tornillos a
mano.
14. Coloque los filtros de aire en los extremos del tubo de
muestras y el tubo de ventilación (consulte la Figura 4.13).
15. Revise visualmente toda la instalación.
4.3 Instalación de la placa FAD-RB-DIBT
1. Coloque la placa de relé exactamente sobre las clavijas de
contacto de la placa de conexión.
Los pernos separadores de la placa de relé deben
colocarse exactamente sobre los orificios de la placa de
conexión (consulte la Figura 4.14).

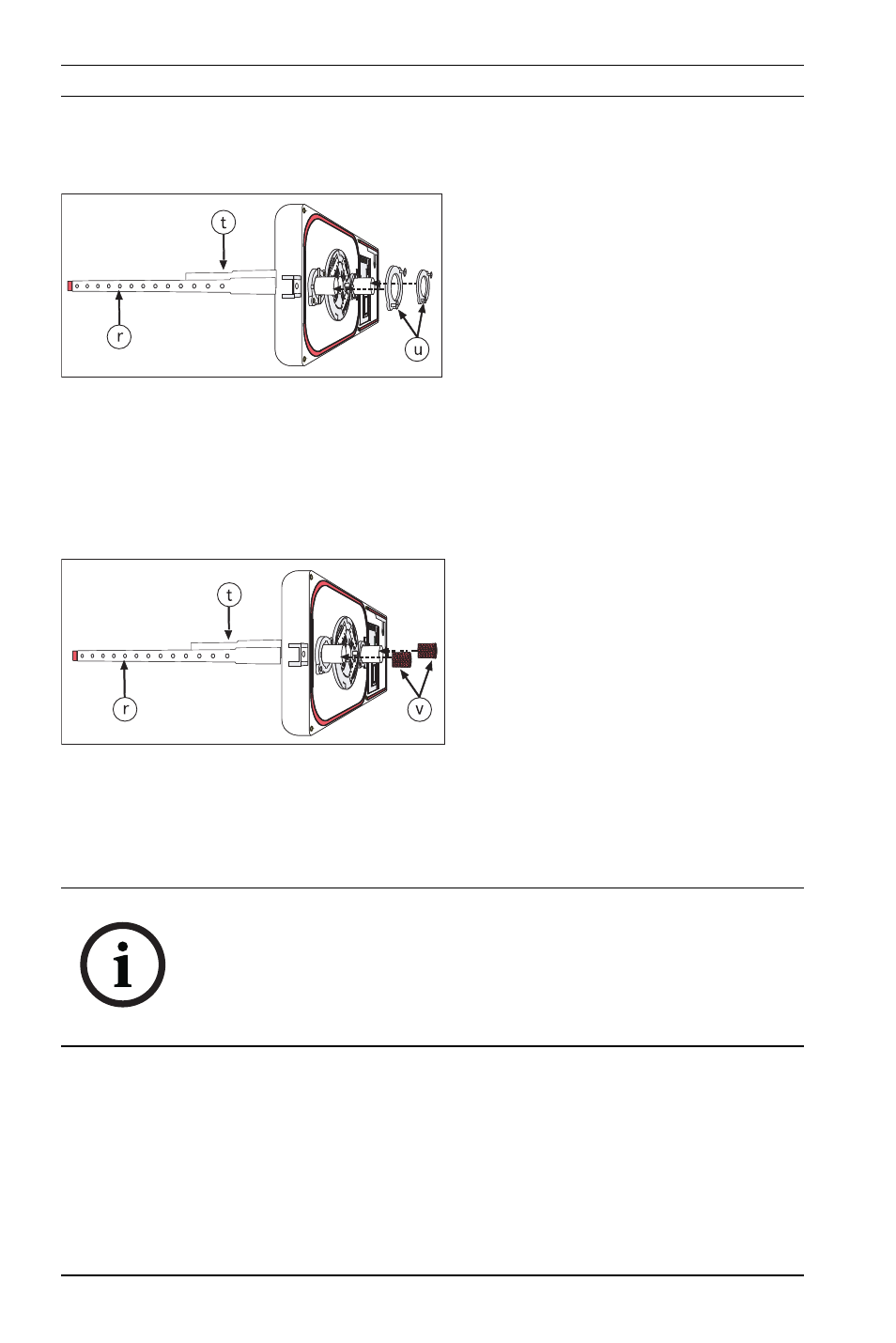

Figura 4.12 Instalación de las abrazaderas
de sujeción
N.º Descripción
r Tubo de muestras
t Tubo de ventilación
u Abrazaderas de sujeción
Figura 4.13 Filtros de aire del tubo de
muestras y el tubo de ventilación
N.º Descripción
r Tubo de muestras
t Tubo de ventilación
v Filtro de aire
¡NOTA!
La placa de relé opcional FAD-RB-DIBT se puede usar para
activar dispositivos adicionales (por ejemplo ventiladores,
sistemas de control de puertas o dispositivos externos de
visualización).
