78
es | Instalación
Detector para conductos de
F.01U.033.733 | 5.0 | 2011.11
Guía de instalación
Bosch Sicherheitssysteme GmbH

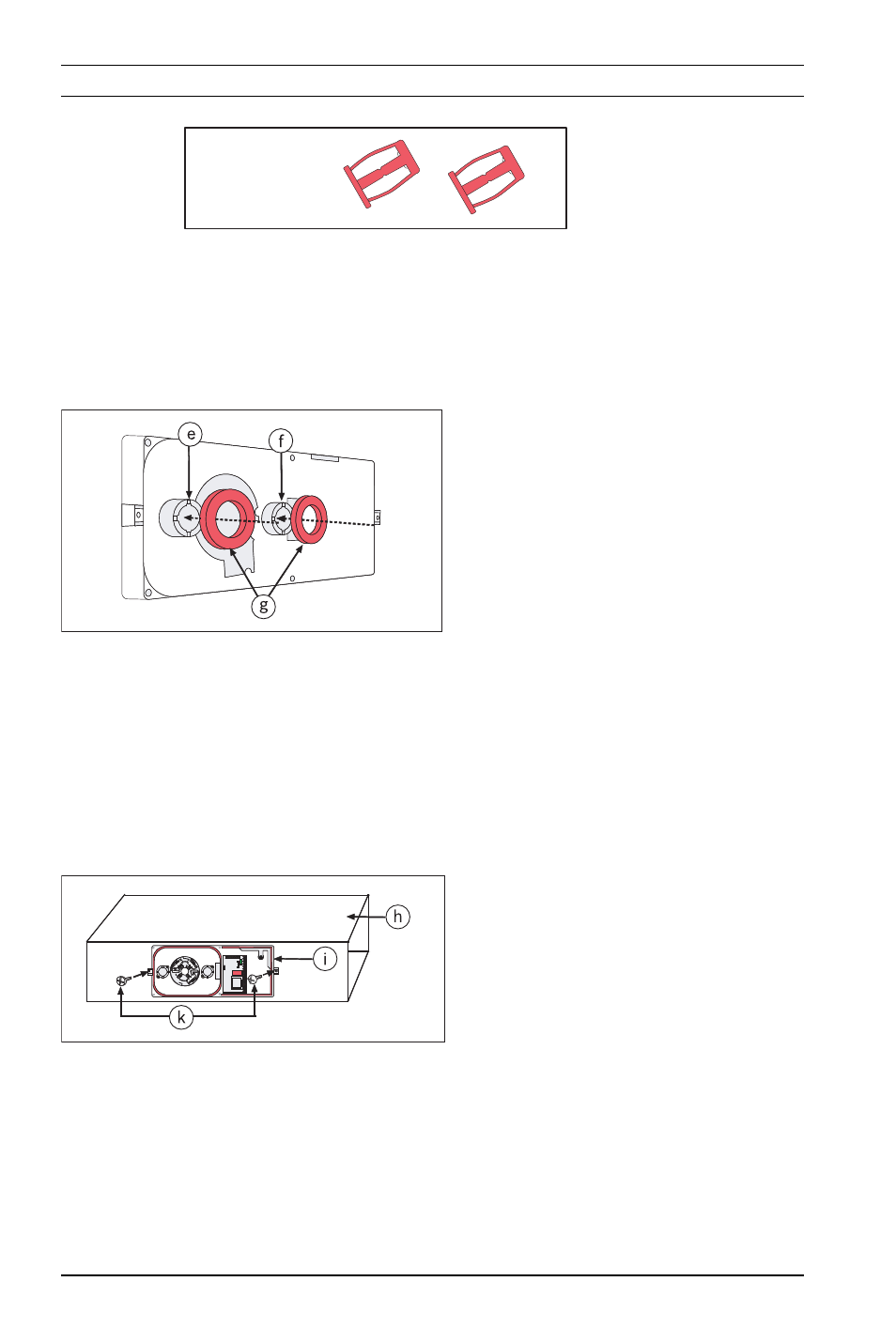

Figura 4.6
Tuercas extensibles 10-24
8.
Coloque los anillos de sellado de gomaespuma sobre las
abrazaderas de montaje del tubo de muestras y el tubo de
ventilación de la parte posterior del detector FAD-420-HS-
EN (consulte la Figura 4.7).
9.
Instale el detector FAD-420-HS-EN en el conducto de
ventilación y utilice los tornillos 10-24 x 1 pulg. para fijarlo
en las tuercas extensibles (consulte la Figura 4.8).
No apriete los tornillos en exceso. Si lo hace, la superficie
del conducto de ventilación podría combarse.
10. Extraiga el tubo de ventilación y el tubo de muestras de la
caja. Compruebe si el tapón de cierre está colocado en el
tubo de muestras (consulte la Figura 4.9).
Figura 4.7
Anillos de sellado de gomaes-
puma
N.º
Descripción
e
Abrazadera de montaje para
el tubo de ventilación
f
Abrazadera de montaje para
el tubo de ventilación
g
Anillos de sellado de
gomaespuma
Figura 4.8
Instalación de la carcasa
N.º
Descripción
h
Conducto de ventilación
i
Carcasa del detector
k
Tornillos 10-24 x 1 pulg.
