76 es | Instalación
Detector para conductos de
F.01U.033.733 | 5.0 | 2011.11 Guía de instalación Bosch Sicherheitssysteme GmbH
Combine un tubo D344-3 (0,91 m) y un tubo D344-5 (1,52 m). A
continuación, acorte 30 cm el tubo D344-5 e introduzca el
tapón de cierre.
Los tubos de muestras con una longitud superior a 90 cm
deben usar como apoyo el conducto de ventilación.
El orificio de apoyo del conducto de ventilación debe estar
entre 2,5 y 5 cm por debajo del orificio de entrada para permitir
el drenaje de cualquier condensación que se produzca
(consulte la Figura 4.2).
Selle el hueco entre el conducto de ventilación y el tubo de
muestras.
Si el tubo de muestras D344-1.5 está instalado en conductos de
ventilación de entre 30 y 45 cm de ancho, deberá cubrir parte
de los 19 orificios de aspiración. En el caso de un conducto de
ventilación con una anchura de 45 cm, deberá cubrir seis
orificios (consulte la Figura 4.3).
4.2 Instalación del detector FAD-420-HS-EN
1. Extraiga de la caja la plantilla de perforación autoadhesiva
(consulte la Figura 4.4) y retire la película protectora de la
parte posterior.

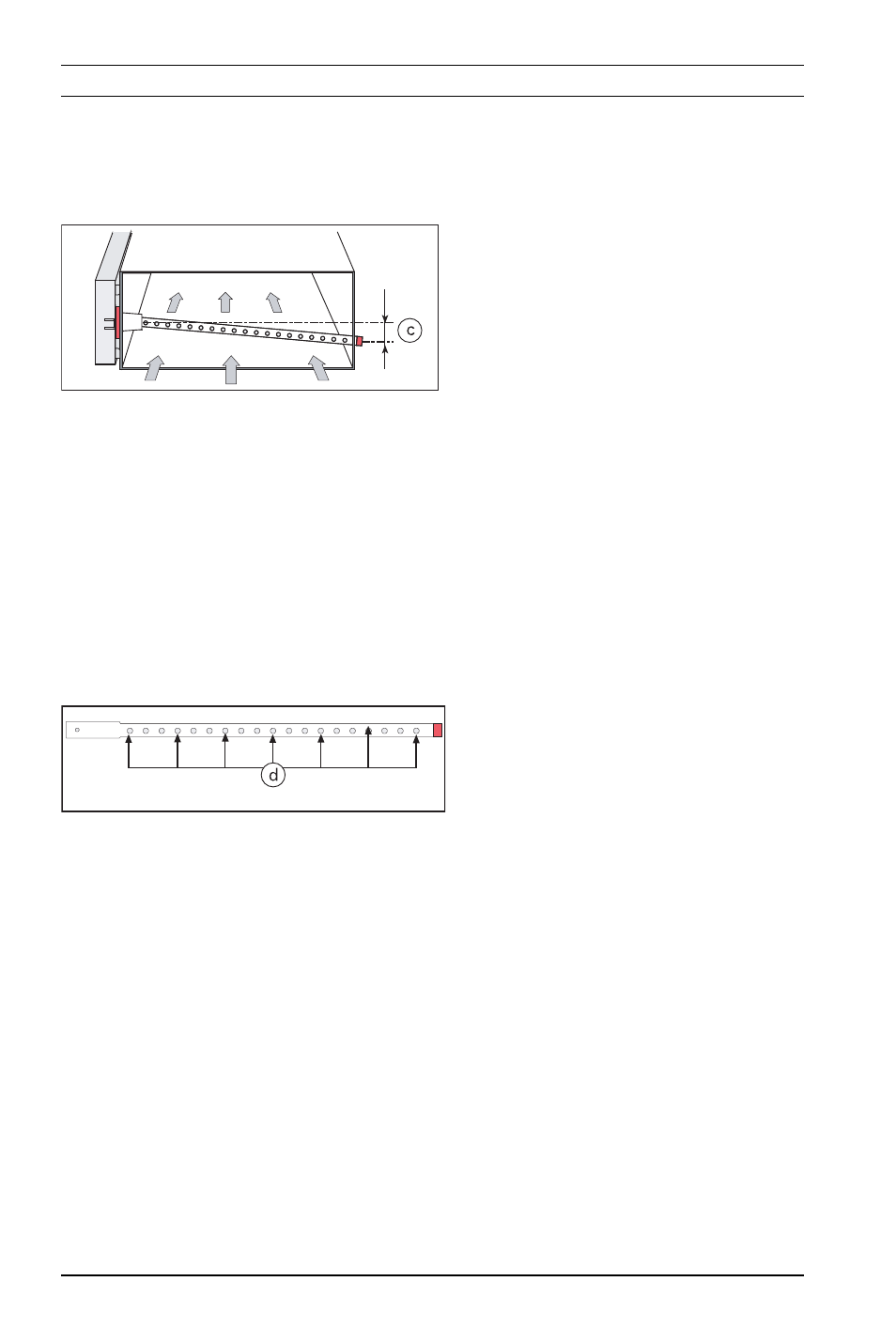

Figura 4.2 Apoyo del tubo de muestras
N.º Descripción
c 2,5 cm–5 cm (1 pulg.–
2 pulg.)
Figura 4.3 Cobertura de los orificios de
aspiración
N.º Descripción
d Coloque cinta americana
sobre estos orificios.
