Ανιχνευτής καπνού για αεραγωγούς Εγκατάσταση | el 47
Bosch Sicherheitssysteme GmbH Εγχειρίδιο εγκατάστασης F.01U.033.733 | 5.0 | 2011.11
14. Τοποθετήστε τα φίλτρα αέρα στα άκρα του σωλήνα
δειγματοληψίας και του σωλήνα εξαερισμού (βλ.
Σχήμα 4.13).
15. Τώρα, ελέγξτε οπτικά ολόκληρη την εγκατάσταση.
4.3 Εγκατάσταση της πλακέτας ρελέ FAD-RB-
DIBT
1. Τοποθετήστε την πλακέτα ρελέ ακριβώς επάνω από τις
ακίδες επαφής της πλακέτας σύνδεσης.
Τα αποστατικά μπουλόνια στην πλακέτα ρελέ θα πρέπει να
τοποθετούνται ακριβώς επάνω στις οπές της πλακέτας
σύνδεσης (βλ. Σχήμα 4.14).

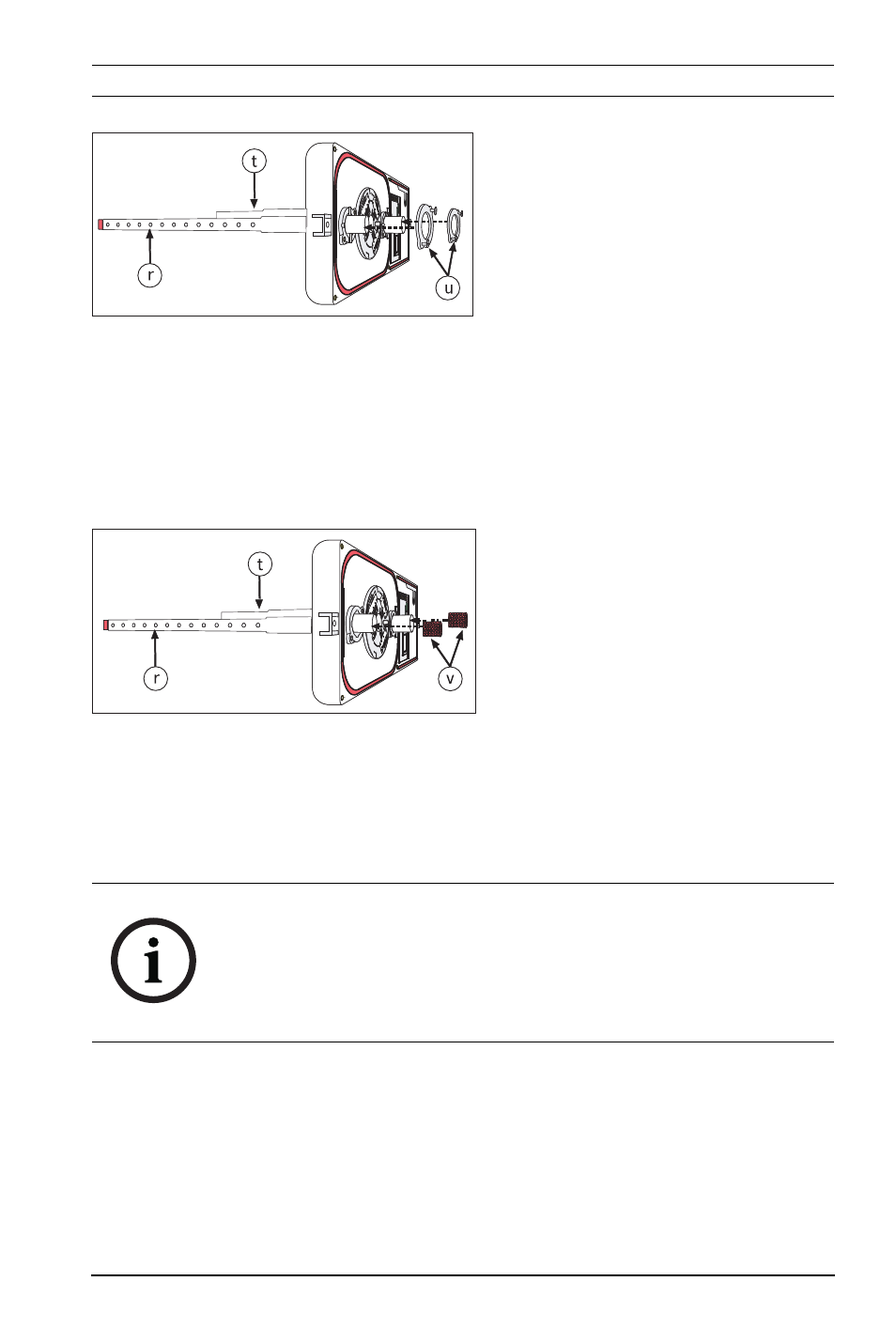

Εικόνα 4.12 Εγκατάσταση των φλαντζών
ασφάλισης
Αρ. Περιγραφή
r Σωλήνας δειγματοληψίας
t Σωλήνας εξαερισμού
u Φλάντζες ασφάλισης
Εικόνα 4.13 Φίλτρα αέρα σωλήνα
δειγματοληψίας και σωλήνα εξαερισμού
Αρ. Περιγραφή
r Σωλήνας δειγματοληψίας
t Σωλήνας εξαερισμού
v Φίλτρο αέρα
ΣΗΜΕΙΩΣΗ!
Η προαιρετική πλακέτα ρελέ FAD-RB-DIBT μπορεί να
χρησιμοποιείται για την ενεργοποίηση πρόσθετων συσκευών,
όπως ανεμιστήρες, συστήματα ελέγχου θυρών, εξωτερικές
συσκευές προβολής).
