42 el | Εγκατάσταση Ανιχνευτής καπνού για αεραγωγούς
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
4 Εγκατάσταση
4.1 Σωλήνας δειγματοληψίας
Οι σωλήνες δειγματοληψίας πρέπει να εκτείνονται πάνω από
ολόκληρο το μήκος του αεραγωγού και, για το λόγο αυτό, είναι
διαθέσιμοι σε τρία διαφορετικά μήκη:
– D344-1.5 (0,46 m/1,5 ft)
– D344-3 (0,91 m/3 ft.)
– D344-5 (1,52 m/5 ft)
Για πλατύτερους αεραγωγούς, μπορεί να γίνει συνδυασμός
σωλήνων δειγματοληψίας, οι οποίοι θα πρέπει να σφραγίζονται
με τερματική τάπα (βλ. Σχήμα 4.1). Όλοι οι σωλήνες
δειγματοληψίας έχουν μία κοχλιωτή ακίδα τοποθέτησης μια
τερματική τάπα! Όταν συνδυάζετε δύο σωλήνες δειγματοληψίας,
θα πρέπει να αφαιρέσετε την τερματική τάπα του πρώτου σωλήνα
δειγματοληψίας, καθώς και την ακίδα τοποθέτησης και τη βίδα
τοποθέτησης του δεύτερου σωλήνα δειγματοληψίας!
Όρια:
Βήματα για το συνδυασμό δύο σωλήνων δειγματοληψίας:
1. Αφαιρέστε την τερματική τάπα από τον πρώτο σωλήνα
δειγματοληψίας.
2. Αφαιρέστε την ακίδα τοποθέτησης και τη βίδα τοποθέτησης
από το δεύτερο σωλήνα δειγματοληψίας.
3. Συνδέστε τους δύο σωλήνες δειγματοληψίας.
4. Ευθυγραμμίστε τις οπές στους σωλήνες δειγματοληψίας και
βιδώστε τις βίδες τοποθέτησης.

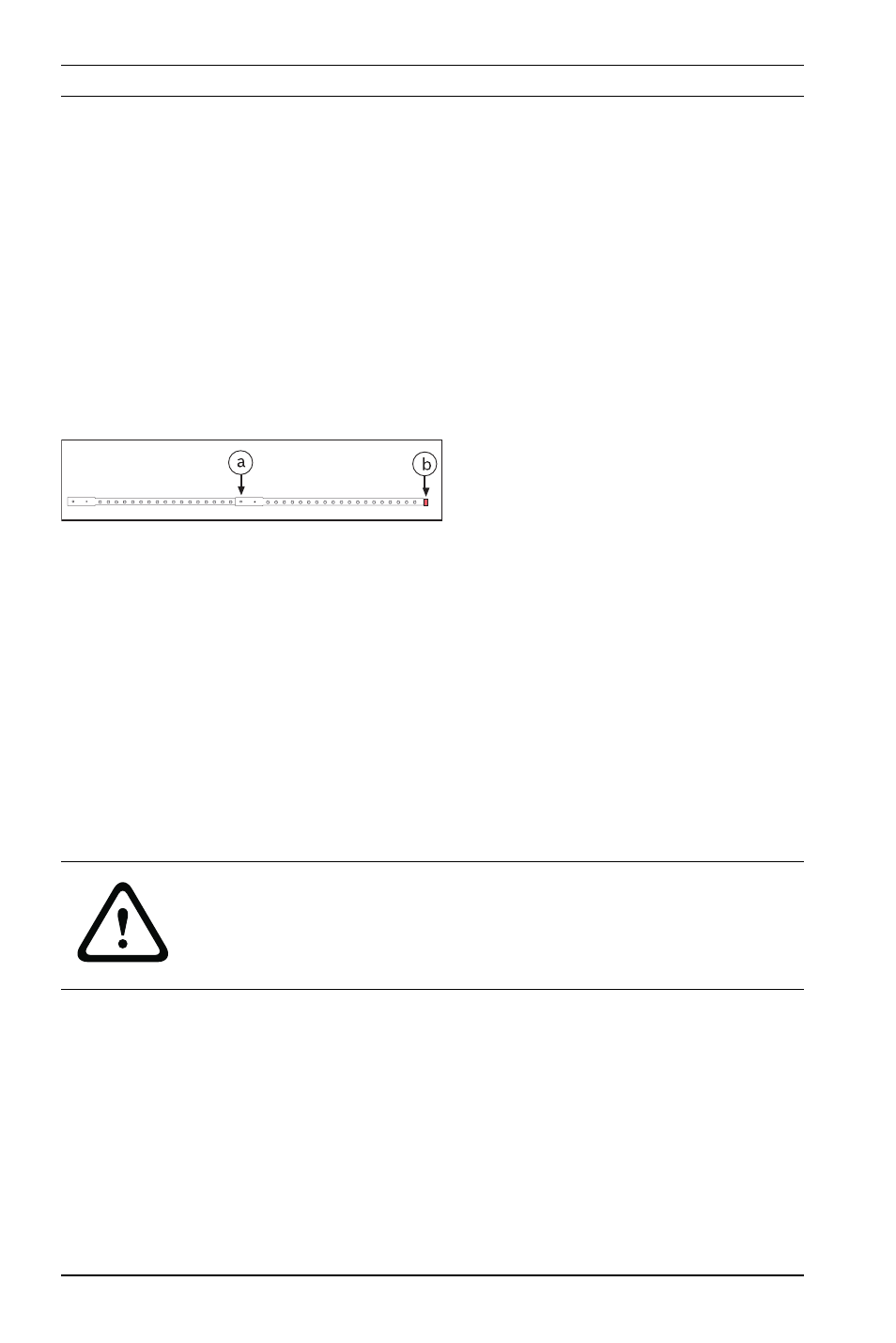

Εικόνα 4.1 Σωλήνας δειγματοληψίας
Αρ. Περιγραφή
a Βίδα τοποθέτησης
b Πώμα άκρου
ΠΡΟΣΟΧΗ!
Ένας σωλήνας δειγματοληψίας θα πρέπει να έχει τουλάχιστον 12
οπές εξαγωγής και μήκος τουλάχιστον 30 cm. Το μέγιστο
επιτρεπόμενο μήκος είναι 3 m!
