Lüftungskanalmelder Installation | de 29
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
11. Beim Einsetzen des Entnahmerohrs muss die
Luftstromrichtung beachtet werden! Die
Entnahmebohrungen müssen gegen den Luftstrom zeigen
(siehe Bild 4.10).
12. Wird das Gerät nach Bild 3.2, Anordnungen 2, eingebaut,
so sollte das Abluftrohr nach dem Entnahmerohr
positioniert werden (siehe Bild 4.11).
13. Entnahmerohr und Abluftrohr durch die
Befestigungsflansche stecken und darauf achten dass die
Fixierstifte in den vorgesehenen Kerben sitzen. Die
Entnahmebohrungen am Entnahmerohr müssen gegen die
Luftstromrichtung zeigen! Beide Befestigungsflansche
aufsetzen und mit den vier Schrauben #8-32 x 9/16"
montieren. Schrauben handfest anziehen.

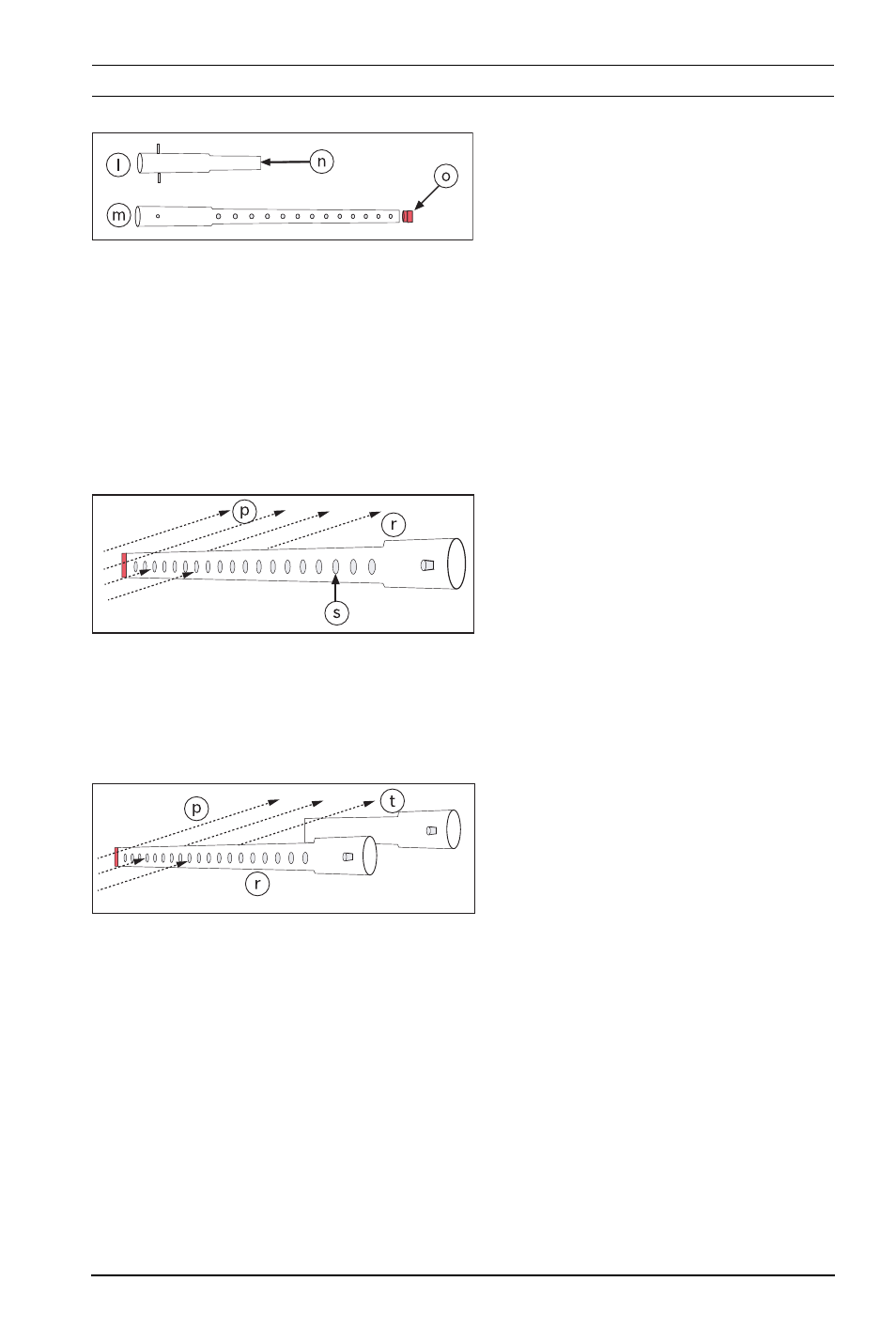

Bild 4.9 Entnahmerohr und Abluftrohr
Nr. Beschreibung
l Abluftrohr
m Abluftrohr muss beidseitig
offen sein!
n Entnahmerohr
o Endstopfen muss eingesetzt
sein!
Bild 4.10 Luftstromrichtung
Nr. Beschreibung
p Luftstromrichtung
r Entnahmerohr
s Entnahmebohrungen
Bild 4.11 Position Entnahme- u. Abluftrohr
Nr. Beschreibung
p Luftstromrichtung
r Entnahmerohr
t Abluftrohr
