Pasivní nasávací komora
Instalace | cs
11
Bosch Sicherheitssysteme GmbH
Instalační příručka
F.01U.033.733 | 5.0 | 2011.11
2.
Umístěte šablonu pro vyvrtání otvorů na zvolené místo
instalace na ventilačním potrubí a přilepte ji (viz
3.
Vyvrtejte dva otvory
∅ 9,5 mm do ventilačního potrubí pro
dvě rozpěrné matice určené k zajištění skříně a otvory
∅ 44,5 mm pro vzorkovací trubici a ventilační trubici.
4.
Sejměte šablonu pro vyvrtání otvorů, odstraňte ostré
hrany, zbytky po vrtání a nečistoty.
5.
Umístěte rozpěrné matice 10–24 (viz Obrázek 4.6) do dvou
otvorů
∅ 9,5 mm.
6.
Zašroubujte šrouby 10–24 × 1" do rozpěrných matic a
utáhněte je rukou. Tím zajistíte bezpečné upevnění
rozpěrných matic ve ventilačním potrubí.
Rozpěrné matice lze pevně přidržet pomocí kleští, aby se
při zašroubování šroubů neotáčely.
7.
Nyní oba šrouby demontujte.

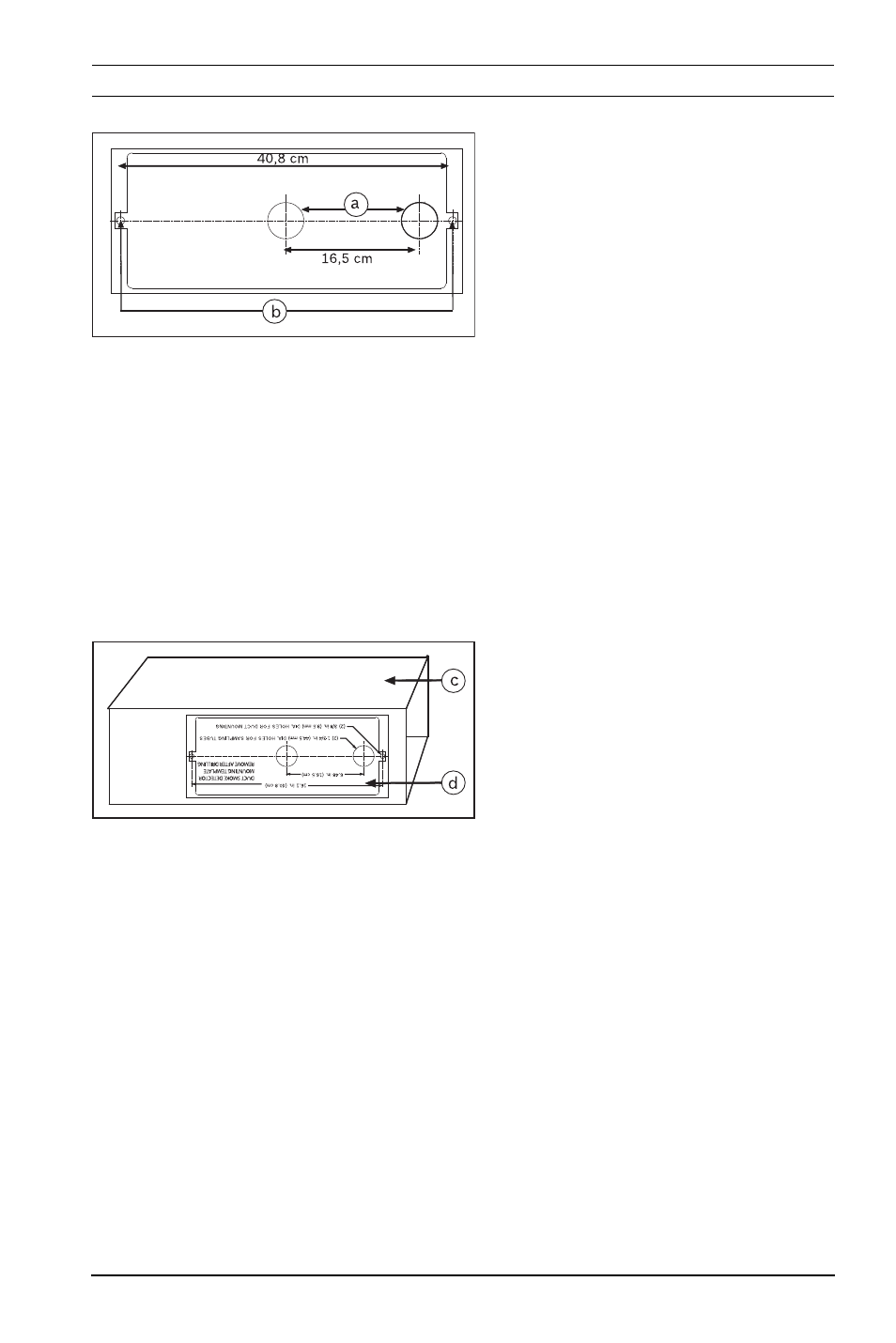

Obrázek 4.4
Šablona pro vyvrtání otvorů
Číslo
Popis
a
Otvory
∅ 44,5 mm pro
vzorkovací trubici a
ventilační trubici
b
Otvory
∅ 9,5 mm pro
zajištění skříně
Obrázek 4.5
Umístění šablony pro vyvrtání
otvorů
Číslo
Popis
c
Ventilační potrubí
d
Šablona pro vyvrtání otvorů
