gebruikt worden voor grote volumes of voor productiewerk in
een werkplaats waar pijpen geproduceerd worden.
Bij correct gebruik maakt Combo rolgroever
model 975 groeven van 2” - 6” die wat betreft afmetingen vol-
doen aan de specificaties van AWWA C606-06. De ontwerper
van het systeem en/of de installateur is verantwoordelijk voor de
keuze van de geschikte materialen en verbindingstechnieken.
Voor elke installatie dient de werkruimte, inclusief de omge-
vingsfactoren en de temperatuur, zorgvuldig gecontroleerd te wor-
den.
Specificaties
Capaciteit...........................1 1 /
4
“ – 6” schedule 10 en schedule
40 stalen pijp
met rolsetvervanging: 2”- 8” koper -
en buis, type K, L , M & DWV
Groefdiameter
Instelling ............................Instelschroef en groefdiepte-
instelknop
Bediening...........................Aanzetschroef met 1 /
2
“ ratelsleu-
tel
Montage aandrijfeenheid ...RIDGID 300 aandrijfeenheid
(alleen modellen met 38 en 57
omw./min) RIDGID 300 Compact
draad snijmachine (met adapter)
Gewicht ..............................12,50 kg.
De 975 Combo rolgroever wordt beschermd door Amerikaanse
en internationale octrooien, met inbegrip van octrooien 6.272.895
en 6.591.652.

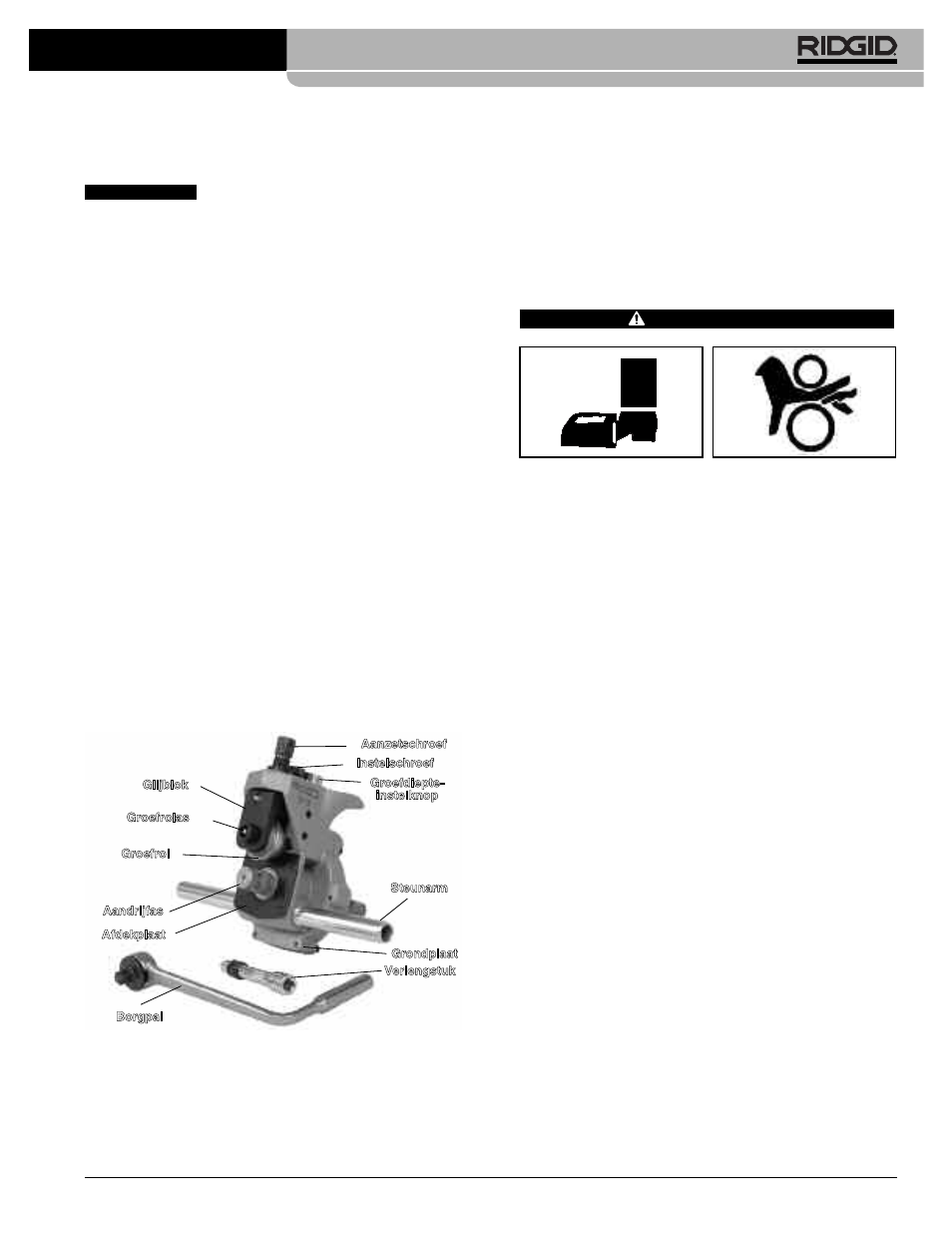

Figuur 1 – 975 Combo rolgroever
Standaarduitrusting
Groef- en aandrijfrollen voor 1 1 /
4
“ – 6“ schedule 10 & 40 staal
Ratelsleutel ( 1 /
2
“ aandrijving) met ontgrendelknop
Verlengstuk met vergrendeling voor aandrijving
Steunarmen
Geïntegreerde index-diepte-instelknop
Controleren van de rolgroever
WAARSCHUWING
Telkens voor gebruik dient u uw rolgroever te con-
troleren en eventuele problemen te verhelpen om het
risico op ernstig letsel ten gevolge van kneuzingen en
andere oorzaken te beperken en beschadiging van
de rolgroever te voorkomen.
Gebruik deze rolgroever niet met een aandrijfeenheid/ -
draadsnijmachine die geen voetschakelaar heeft.
1. Als de rolgroever aangesloten is op een aandrijfeenheid of
draadsnijmachine, dient u ervoor te zorgen dat de stekker
van de machine niet in het stopcontact zit en dat de
REV/OFF/FOR-schakelaar in de OFF-stand staat. Controleer
en onderhoud de aandrijfeenheid/ draad snijmachine zoals
beschreven in de handleiding van de machine. Als de appa-
ratuur niet goed gecontroleerd en onderhouden wordt, kan
dit leiden tot ernstig letsel en materiële schade. Zorg dat er
een voetschakelaar aanwezig is en dat deze correct werkt.
Gebruik deze rolgroever niet zonder voetschakelaar.
2. Verwijder olie, vet of vuil van de rolgroever, ook van de
draaghendel en de borgpal die gebruikt wordt om de rol-
groever te activeren. Dit verlaagt het risico op letsel doordat
de groever of de borgpal uit uw handen schiet tijdens
gebruik en vergemakkelijkt de controle.
3. Controleer of de steunarmen stevig aan de rolgroever
bevestigd zijn.
4. Controleer de rolgroever op kapotte, ontbrekende en slecht
zittende of vastgelopen delen of andere factoren die een vei-
lige en normale werking in de weg staan. Zorg dat de
groefrol en aandrijfas vrij kunnen draaien.
5. Controleer of het waarschuwingsplaatje aanwezig is en of
het stevig vastzit.
Zie figuur 2
voor de plaats van het waar-
schuwingsplaatje.
6. Reinig de karteling van de aandrijfas met een metalen
borstel als deze vuil is. Door een vuile karteling kan de pijp
gaan slippen en kunnen er problemen van aligneren ont-
staan tijdens het groeven.
Ridge Tool Company 97
975 Combo rolgroever
Groefrol
Steunarm
Aandrijfas
Grondplaat
Aanzetschroef
Glijblok
Groefrolas
Groefdiepte-
instelknop
Verlengstuk
Borgpal
KENNISGEVING
Instelschroef
Afdekplaat
