3. Umieścić wspornik adaptera na końcu prowadnic 300
Compact/1233 (jak pokazano na ilustracji 5) i zablokować
na miejscu za pomocą załączonego kołka.

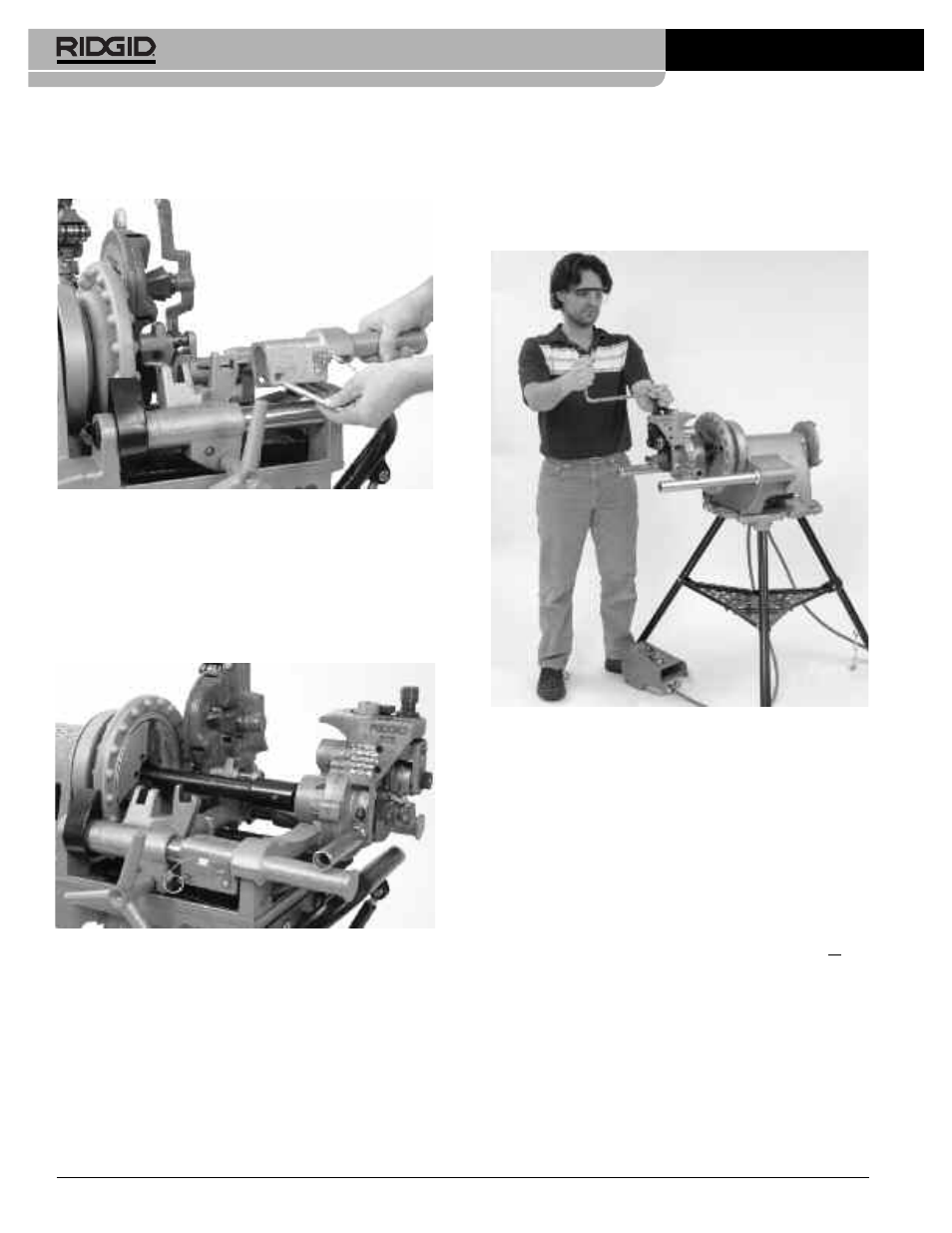

Ilustracja 5 – Montaż wspornika adaptera
4. Umieścić ramiona wsporcze 975 na ramionach wspornika
adaptera z prętem adaptera umieszczonym w uchwycie
urządzenia. Zamknąć i zacisnąć uchwyt gwinciarki na prę-
cie adaptera napędu. Upewnić się, że osie wałka napędo-
wego i uchwytu zaciskowego są wyrównane. Wykonać
kilka zdecydowanych obrotów pokrętła zaciskowego
uchwytu w kierunku przeciwnym do ruchu wskazówek
zegara, aby mocno zacisnąć wałek napędowy.
Ilustracja 6 – Rowkarka rolkowa 975 Combo prawidłowo
zamontowana na gwinciarce 300 Compact
Kończenie ustawiania
1. Ustawić wyłącznik nożny w taki sposób, aby operator
mógł sterować napędem mechanicznym/gwinciarką, row-
karką rolkową i rowkowaną rurą. Jak pokazano na ilu-
stracji 6, pozycja powinna umożliwiać operatorowi:
• Ustawienie twarzą do rowkarki rolkowej z dostępem
do (po tej samej stronie co) wyłącznika FOR/OFF/REV
(do przodu/wył./cof.).
• Sterowanie czynnością WŁ./WYŁ. wyłącznika nożnego
i, w razie potrzeby, szybkiego zwalniania wyłącznika
nożnego.
• Wygodny dostęp do rowkarki rolkowej, rury i klucza
grzechotkowego bez konieczności pochylania się nad
rowkarką rolkową.
Ilustracja 7 – Pozycja operatora
2. Poprowadzić przewód zasilający wzdłuż uprzednio okre-
ślonej, wolnej od przeszkód ścieżki. Suchymi rękoma pod-
łączyć wtyczkę napędu mechanicznego do odpowiednio
uziemionego gniazda. Zachować wszystkie połączenia
elektryczne w stanie suchym i z dala od podłoża. Jeśli
przewód zasilający nie jest wystarczająco długi użyć prze-
dłużacza, który:
• Jest w dobrym stanie
• Posiada wtyczkę trójstykową podobną do wtyczki napę-
du mechanicznego
• Jest klasy pozwalającej na użycie poza budynkami i
zawiera przewód oznaczony W lub W-A (tzn. SOW)
• Ma żyły odpowiednich wymiarów (14 AWG dla 25’ lub
krótszych, 12 AWG dla długości 25’ – 50’). Przewody o
zbytmałych wymiarach mogą się przegrzewać, topiąc
izolację lub powodując pożar lub inne szkody.
3. Sprawdzić napęd mechaniczny/gwinciarkę, aby upewnić
się, że działa prawidłowo:
• Ustawić przełącznik w położeniu FOR (Do przodu).
Nacisnąć i zwolnić wyłącznik nożny. Potwierdzić, że
wałek napędowy obraca się w kierunku przeciwnym
do ruchu wskazówek zegara patrząc w kierunku uchwy-
tu zaciskowego. Jeśli jednostka nie obraca się we wła-
Ridge Tool Company 386
Rowkarka rolkowa 975 Combo
