Ridge Tool Company 83
975 KOMBI Rollnutgerät
kann es erforderlich sein, das Untergestell oder den
Ständer, an den der Kraftantrieb/die Gewindeschneid-
maschine montiert ist, am Boden zu befestigen, damit er
sich während des Nutvorgangs nicht bewegt. Um
Quetschverletzungen zu vermeiden, halten Sie Ihre Hände
von der Nutrolle und den Rohrenden entfernt und nuten Sie
das Rohr nicht kürzer als empfohlen.

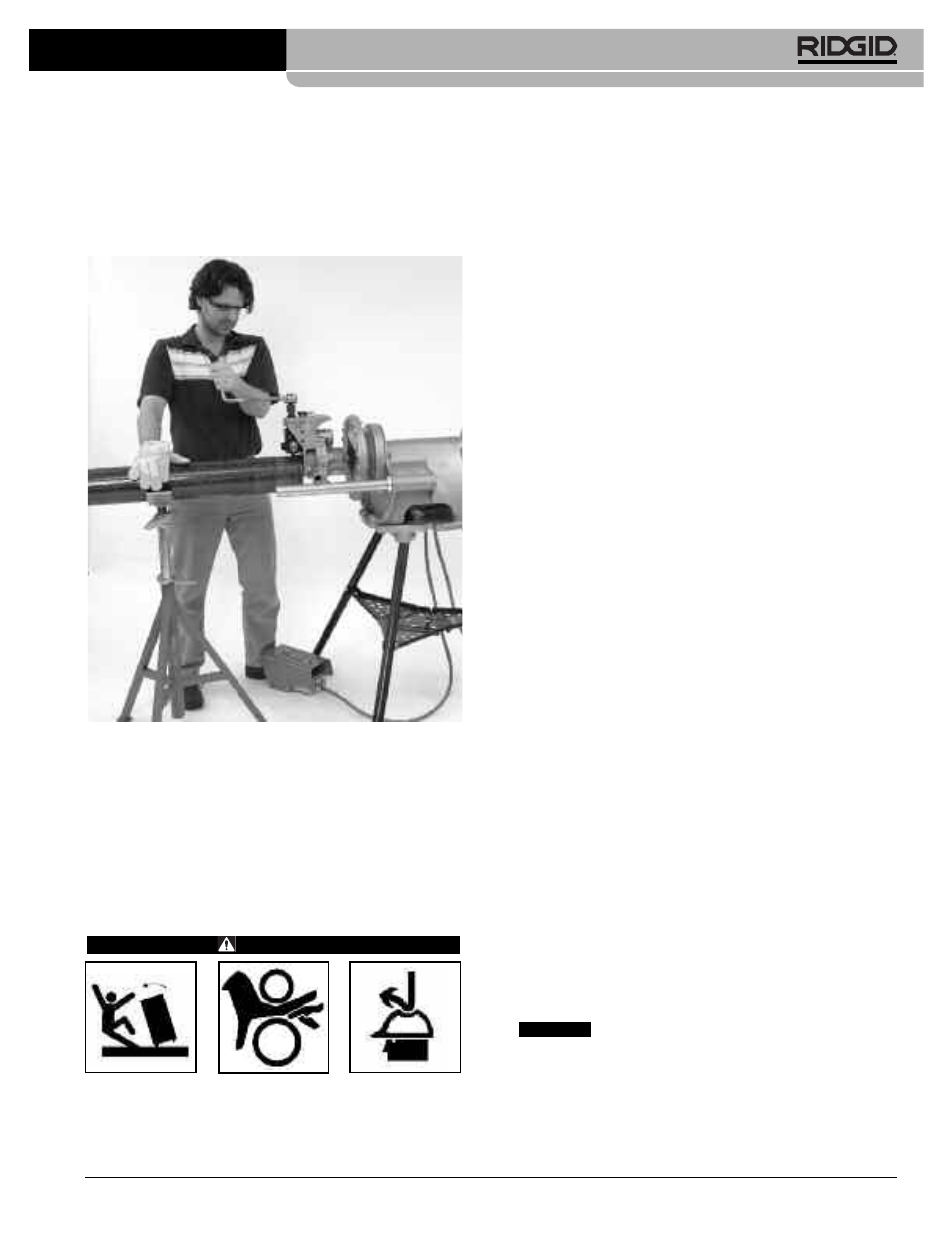

Abbildung 13: Ausüben von Kraft auf das Rohr während
des Nutens, um die Spurführung beizube-
halten
• Schlagen Sie außerdem im
Abschnitt Fehlersuche
nach.
Dort finden Sie eine komplette Liste mit Gründen für und
Lösungen zu Problemen mit der Spurführung.
Vorbereitung des Geräts und
des Arbeitsbereichs für die
Anwendungen vor Ort
WARNUNG
Tragen Sie stets einen Augenschutz zum Schutz der
Augen vor Schmutz und Fremdkörpern. Tragen Sie
Sicherheitsschuhe mit Stahlkappe,um die Füße vor
kippenden und herunterfallenden Rohren und
Werkzeugen zu schützen. Wenn Sie vor Ort arbeiten,tra-
gen Sie einen Schutzhelm.
Beachten Sie bitte diese Anweisungen für die
V o r b e r e i t u n g d e s R o l l n u t g e r ä t s u n d d e s
Arbeitsbereichs,um die Gefahren durch Kippen des
Geräts,Zerquet-schungen und andere Risiken zu ver-
ringern und Schäden am Rollnutgerät zu vermeiden.
1. Suchen Sie sich einen Arbeitsbereich, der folgende
Merkmale aufweist:
• Ausreichende Beleuchtung.
• Keine entflammbaren Flüssigkeiten, Dämpfe oder Stäube,
die sich entzünden können. Sind solche Gefahrenquellen
vorhanden, arbeiten Sie in diesen Bereichen erst, wenn sie
erkannt und beseitigt wurden.
• Ein übersichtlicher, ebener, stabiler, und trockener Ort mit
ausreichend Raum für alle Geräte und den Bediener.
2. Arbeitsbereich aufräumen, bevor die Geräte vorbereitet
werden. Wischen Sie eventuell vorhandenes Öl stets ab.
3. Kontrollieren Sie das Rohr, das genutet werden soll, und
vergewissern Sie sich, dass das 975 KOMBI Rollnutgerät
das richtige Gerät für diese Arbeit ist. Das 975 KOMBI
Rollnutgerät ist konzipiert zum Nuten von Stahl-, Aluminium-
und PVC-Rohren der Größe 1 1 /
4
Zoll bis 6 Zoll, Aufstellung
10 und 40. Es ist ebenfalls konzipiert, Edelstahlrohre von 1 1 /
4
Zoll bis 6 Zoll, Aufstellung 10, und von 1 1 /
4
Zoll bis 2 Zoll,
Aufstellung 40, zu nuten. Wenn der Rollensatz gewechselt
wird, kann es auch zum Nuten von Kupferrohren der Größe
2 Zoll - 8 Zoll, Ausführung K, L, M und DWV verwendet wer-
den.
Das 975 KOMBI Rollnutgerät kann für Anwendungen vor
Ort verwendet werden (das Rohr ist eingebaut oder in
einem Schraubstock befestigt) oder zusammen mit einem
Kraftantrieb RIDGID 300 oder einer Gewindeschneidma-
schine 1233 oder 300 Kompakt für Anwendungen mit
Antrieb auf der Baustelle. Das 975 KOMBI Rollnutgerät
ist nicht für die Serienproduktion vorgesehen.
4. Wenn das Rohr vor Ort genutet werden soll, achten Sie dar-
auf, dass genügend Platz bleibt, um das 975 KOMBI
Rollnutgerät anzubringen und mit ihm zu arbeiten. Das
Rollnutgerät dreht sich um das fest montierte Rohr und
benötigt:
• Mindestens 6 1 /
2
Zoll freien Raum um das Rohr, das
genutet werden soll
• Noch mindestens 2 1 /
2
Zoll Rohr, das über ein Hindernis,
zum Beispiel eine Wand, hinaus reicht
• Eine Mindestöffnung von 9 1 /
2
Zoll, um das Rollnutgerät auf
das Rohr aufzusetzen
Rollnutgeräte für sonstige Anwendungen finden Sie
im Katalog von Ridge Tools, online unter www.RIDGID.eu,
oder durch Anruf beim Technischen Kundendienst von
Ridge Tools unter 0800-5888076.
Die Verwendung der gleichen Rollensätze (Nutrolle
und Antriebswelle) sowohl für Rohre aus unlegiertem Stahl als
auch aus Edelstahl kann zu einer Verunreinigung des Edelstahls
führen. Diese Verunreinigung kann zu Korrosion und vorzeitiger
Beschädigung des Rohrs führen. Zur Vermeidung einer
Verunreinigung der Edelstahlrohre durch Eisen verwenden Sie
Rollensätze, die nur für das Rollnuten von Edelstahl vorgesehen
sind. Alternativ kann eine Edelstahlbürste verwendet werden, um
HINWEIS
