3. Nasuňte držák adaptéru na konec kolejnic závitořezného
stroje 300 Compact/1233 (dle obrázku 5) a pomocí připo-
jeného čepu ho zafixujte na místě.

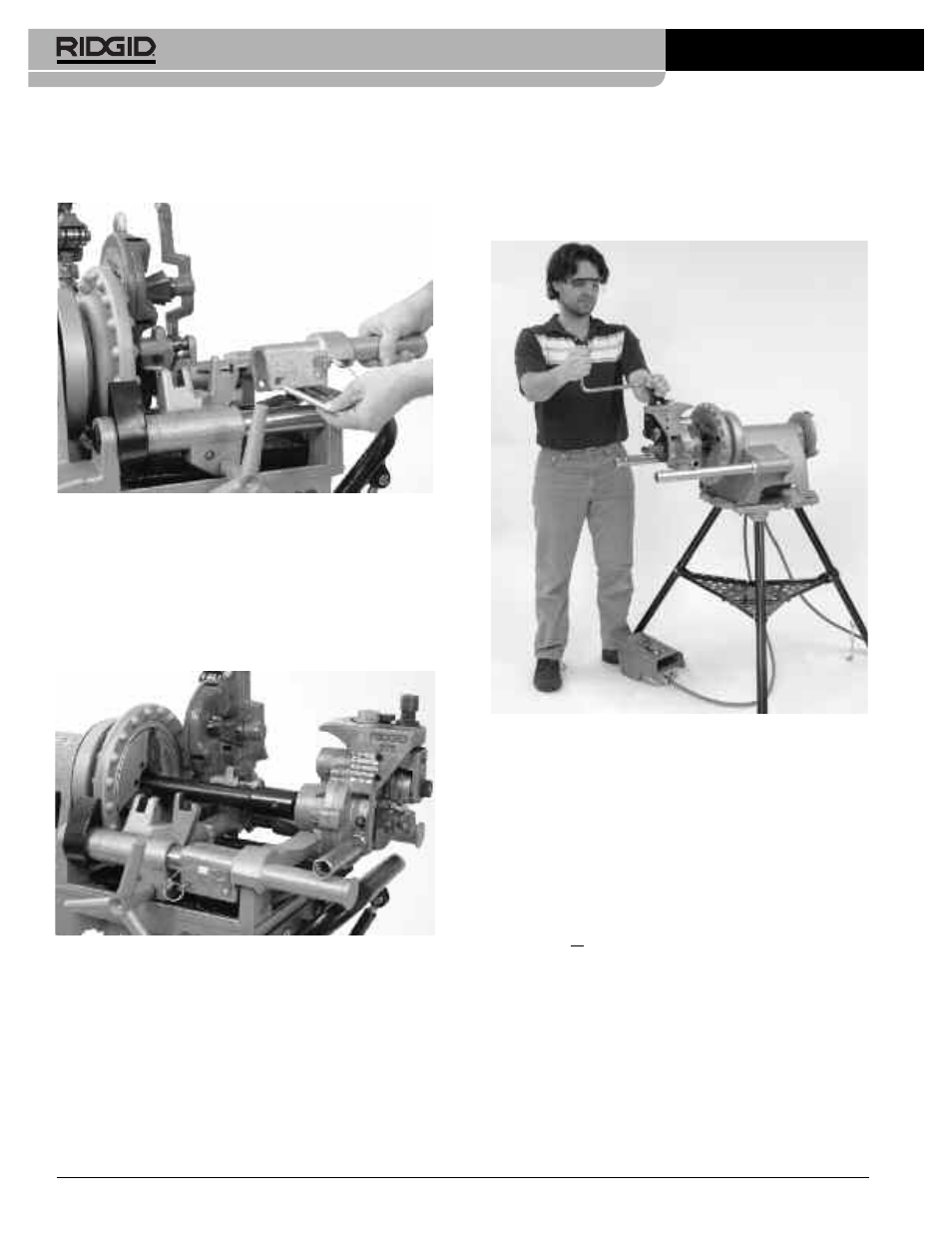

Obrázek 5 – Instalace držáku adaptéru
4. Nasaďte podpěrná ramena zařízení 975 na ramena držáku
adaptéru tak, aby byl adaptér hnací tyče zasunut do sklí-
čidla stroje. Zavřete a utáhněte sklíčidlo závitořezného
stroje na adaptéru hnací tyče. Zkontrolujte, zda je hnací tyč
vycentrována na sklíčidle. Opakovaně a silou otáčejte proti
směru pohybu hodinových ručiček sklíčidlem, dokud nedo-
jde k pevnému sevření hnací tyče.
Obrázek 6 – Zařízení 975 Combo Roll Groover správně
namontované na závitořezném stroji 300
Compact Threading Machine
Dokončení přípravy
1. Umístěte nožní spínač tak, aby obsluha mohla ovládat
motorový pohon nebo závitořezný stroj, drážkovací zařízení
a drážkovanou trubku. Správná poloha dle obr. 6 by měla
obsluze umožňovat následující:
• Stát čelem k drážkovacímu zařízení a mít přístup (stát na
straně) ke spínači FOR/OFF/REV.
• Ovládat zapínání a vypínání pomocí nožního spínače a v
případě potřeby rychle uvolnit nožní spínač.
• Mít pohodlný přístup k drážkovacímu zařízení, trubce a
řehtačkovému klíči, aniž by se musela naklánět nad
drážkovací zařízení.
Obrázek 7 – Pozice obsluhy
2. Veďte napájecí kabel předem stanovenou, volnou ces-
tou. Suchýma rukama zapojte motorový pohon do správ-
ně uzemněné el. zásuvky. Veškerá spojení udržujte v suchu
a nenechávejte je položená na zemi. Pokud není napájecí
kabel dost dlouhý, použijte prodlužovací šňůru, která.
• je v dobrém stavu;
• má tříkolíkovou zástrčku podobnou zástrčce motorového
pohonu;
• je určena pro použití venku a má označení W nebo W-A
(tj. SOW);
• má dostatečný průřez (14 AWG pro 7,5 m nebo kratší, 12
AWG pro 7,5 – 15 m). Poddimenzované vodiče se
mohou přehřát, může dojít k roztavení izolace nebo ke
vzniku požáru či jinému poškození.
3. Zkontrolujte, zda motorový pohon nebo závitořezný stroj
pracuje správně:
• Přepněte spínač do polohy FOR (Dopředu). Stiskněte a
uvolněte nožní spínač. Zkontrolujte, zda se hnací hřídel
otáčí proti směru chodu hodinových ručiček, jestliže
stojíte proti přednímu sklíčidlu. Pokud se systém neotáčí
