4. Klargjør en testgjenging

(følg trinnene for Forme rulle-

gjengen).

5. Mål gjengediameteren. Den beste metoden for å måle

gjengediameter er å bruke et diametermålebånd

(se delen

Tilbehør)

. Vikle diametermålebåndet tett rundt røret i gjeng-

en. Påse at målebåndet ligger flatt i bunnen av gjengen, og

les av gjengediameteren.

(Se figur 11).

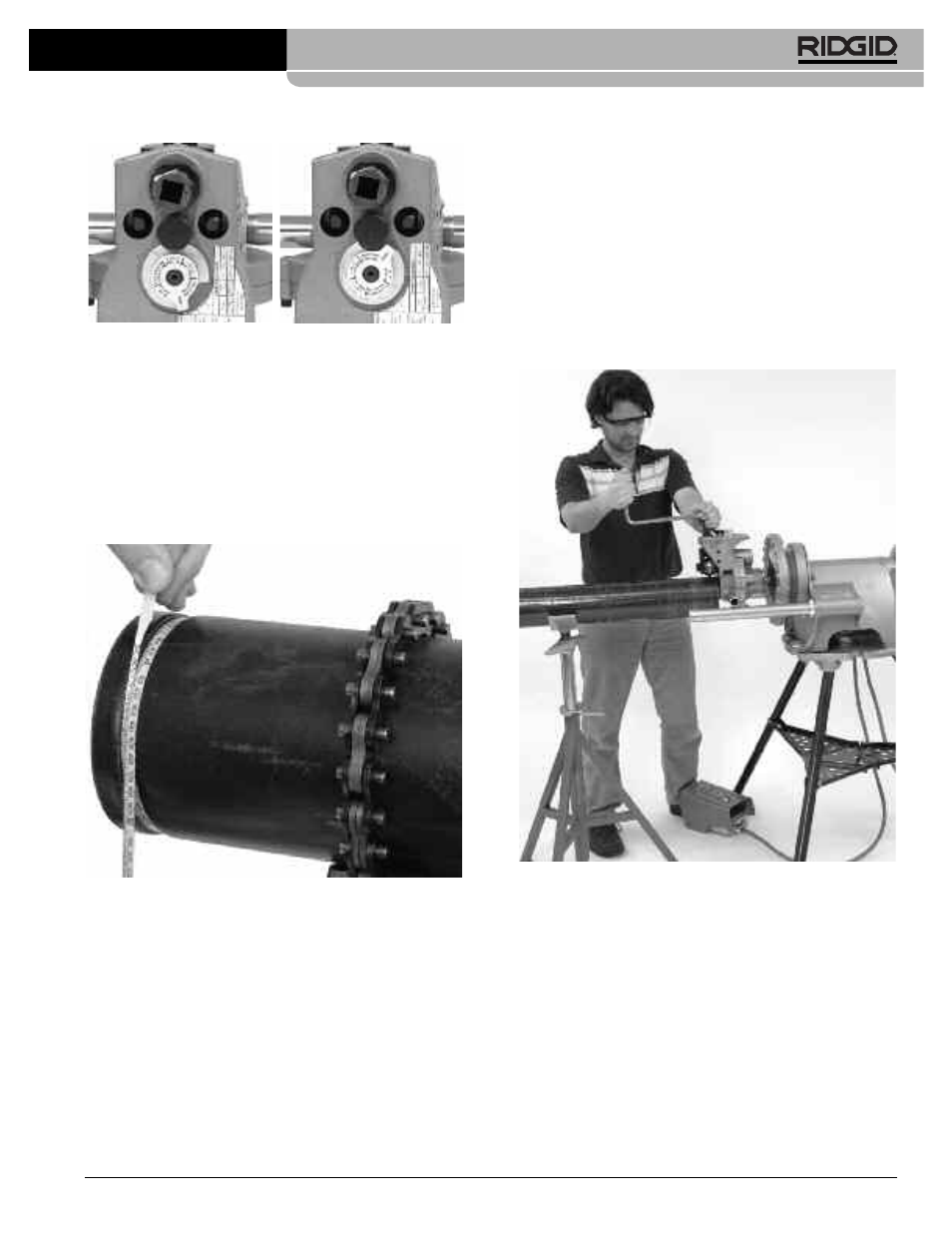

Figur 11 – Kontrollere gjengediameter med et diameter-

målebånd

6. Sammenlign målt gjengediameter med på krevd gjengedia-

meter som vist i

tabell I eller III

eller som spesifisert av

gjengemonteringsprodusenten. Hvis den målte gjengen

er utenfor påkrevd gjengediameter, må justeringsskruen still-

es inn på nytt for å gi korrekt gjengediameter.
• Drei justeringsskruen med klokken for å øke gjengedia-

meteren.

• Drei justeringsskruen mot klokken for å redusere

gjengediameteren.

Ridge Tool Company

235

975 Combo Roll Groover

• En

omdreining av justeringsskruen endrer gjengedia-

meteren med omtrent 0,02”.

7. Gjenta trinn 4–6 til gjengediameteren er innenfor spesi-

fikasjonene. Hvis gjengediameteren er for stor, kan gjeng-

eren justeres og gjengen gjøres mindre. Hvis gjengen er for

liten, må det lages en ny gjenge. Korrekt gjengediameter er

viktig for å sikre koblingsytelse. Gjenger som er utenfor

spesifikasjon kan forårsake koblingsfeil.

Forme rullegjengen

1. Bekreft at utstyret og røret er korrekt oppsatt.

Figur 12 – Bruksstilling for rullegjenger

2. Innta en korrekt arbeidsstilling. Still fotbryter for elektrisk drev

slik at operatøren kan kontrollere det elektriske drevet,

rullegjengeren og røret som skal gjenges. Som vist i

figur

, skal stillingen gjøre det mulig for operatøren å:

• stå vendt mot rullegjengeren med tilgang til (på samme

side som) FOR/OFF/REV-bryteren (forover/av/revers)

• kontrollere ON/OFF-handling (på/av) med fotbryter og

raskt slippe fotbryter hvis nødvendig

• ha enkel tilgang til gjenger og sperrenøkkel uten å måtte

strekke seg over rullegjengeren

Figur 10B – Mål i gjenge-

stilling

Figur 10A – Legg korrekt

måletrinn under justerings-

skruehodet
