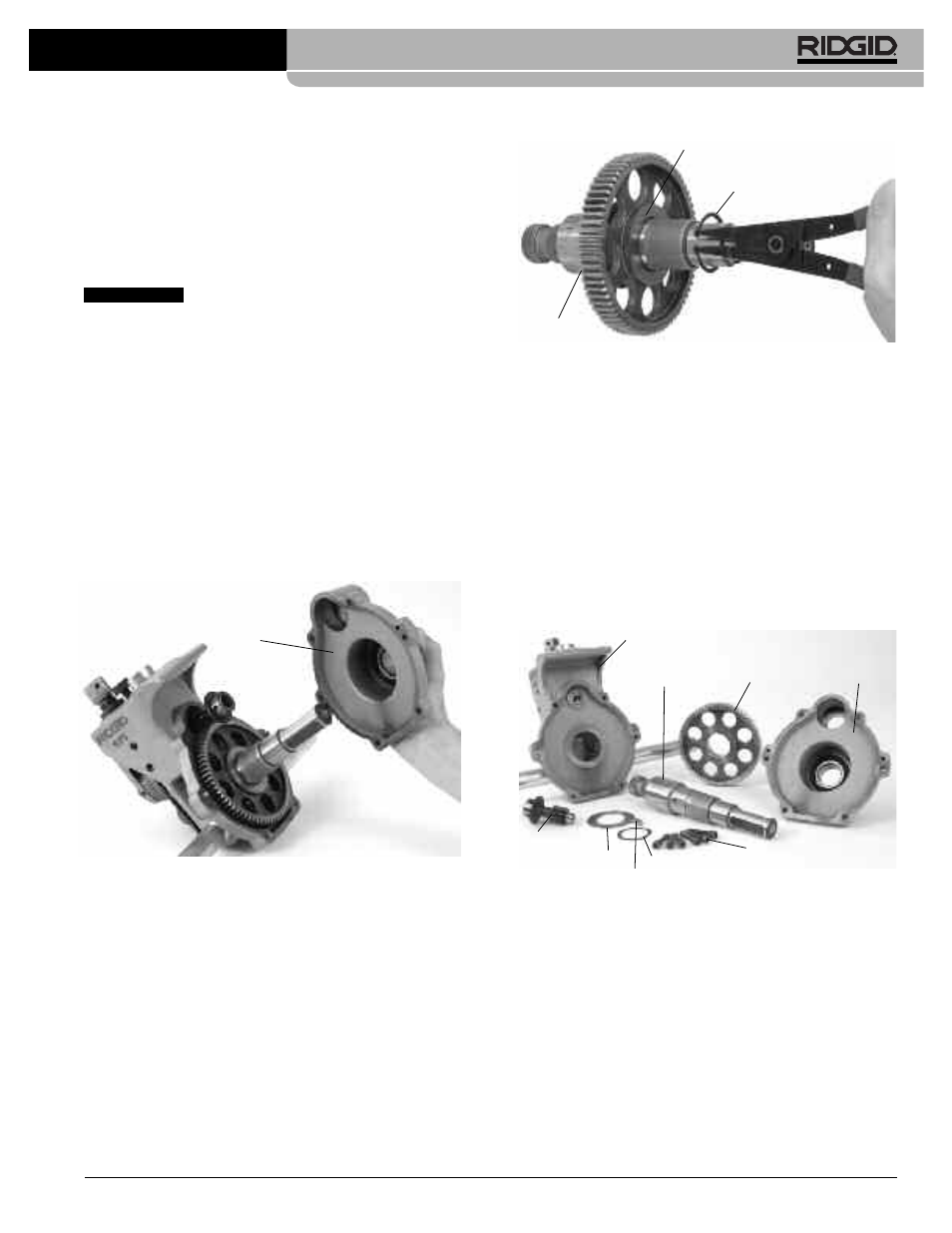

19. ábra: A rögzítőgyűrű eltávolítása
6. Távolítsa el a csapot, majd a nyomóalátétet.
7. Húzza rá a nyomóalátétet az új hajtótengelyre.
8. Illessze be a csapot, és helyezze fel a fogaskereket.
9. Illessze a rögzítőgyűrűt a hajtótengely hornyába.
10. Helyezze be a hajtótengely-szerelvényt a főházba.
11. A hajtótengely cseréjekor a hajtómű zsírt veszthet.
Gondoskodjon róla, hogy a csapágyakat és a fogaskerék
fogait elegendő mennyiségű jó minőségű, általános célú
kenőzsír fedje.
12. Illessze be a fogastengelyt, és helyezze vissza a hátsó
burkolatot. Húzza meg a csavarokat 16,2–21,6 Nm
nyomatékkal.
20. ábra: A 975-ös kombinált görgős csőhornyoló
alkatrészei
Hornyológörgő eltávolítása és felhelyezése
1. Csavarja ki az állítócsavart, amely a hornyológörgő
tengelyét a helyén tartja.
2. Húzza ki a csúszófejből a hornyológörgő tengelyét, majd
távolítsa el a hornyológörgőt és a nyomóalátétet.
3. Helyezze be a csúszófejbe a nyomóalátétet és az új
hornyológörgőt. Fontos, hogy a hornyológörgő belső
rögzítőgyűrűje legyen a legközelebb a főházhoz, a
hornyológörgő pedig a nyomóalátét és a főház közé
kerüljön.
A karbantartásról az ellenőrzéssel foglalkozó részben olvashat
további tudnivalókat.
Tisztítás
Naponta, illetve szükség esetén még gyakrabban tisztítsa meg
a hajtótengely recézését drótkefével.
Görgőkészletek cseréje
Görgőkészletek cseréjekor mindig ügyeljen
arra, hogy azonos jelzésű hajtó- és hornyológörgőt helyezzen
fel. Nem összeillő görgők helytelen hornyot alakíthatnak ki, ami
szivárgást okozhat.
Vegye le a görgős csőhornyolót a gépi hajtásról vagy
menetvágó gépről, és helyezze egy stabil munkapadra.
Szükséges szerszámok:
•
3
/
8
“-es hatszögkulcs
•
3
/
32
“-es hatszögkulcs
• 0,070”-es külső rögzítőgyűrű-fogó
Hajtógörgő eltávolítása és felhelyezése
1. Csavarja ki a hátsó burkolatot a házhoz rögzítő 6 csavart.
2. Vegye le a hátsó burkolatot (18 ábra).
18. ábra: A hátsó burkolat eltávolítása
3. Vegye ki a fogastengelyt.
4. Húzza ki a hajtótengely-szerelvényt a 975-ös görgős
csőhornyoló hátuljából.
5. Távolítsa el a rögzítőgyűrűt a hajtótengelyről, és húzza le a
fogaskereket (19. ábra).
Ridge Tool Company 351
975-ös kombinált görgős csőhornyoló
MEGJEGYZÉS
Fogaskerék
Nyomóalátét
Rögzítőgyűrű
Főház
Fogastengely
Hajtótengely
Hátsó
burkolat
Fogaskerék
Csavarok
Rögzítőgyűrű
Nyomóalátét
Csap
Hátsó burkolat
