6. Podesite cijev i postolja cijevi tako da je kraj cijevi bude
poravnan sa zaklopnim poklopcem alata ta da unutra-
šnjost cijevi bude u doticaju s vrhom pogonske cijevi (slika
7) Simetrala cijevi i simetrala pogonske osovine trebale bi
biti paralelne jedna s drugom. Jedan od načina da se to
postigne jest da se poravnaju cijev i power drive/threading
machine.
7. Lagano poravnajte cijev i postolje cijevi otprilike
1
/
2
stupnja
(oko 1” na 10 stopa od alata) prema rukovatelju. Ispravno
poravnanje cijevi i alata omogućuje ispravno vođenje cije-
vi tijekom izrade spojnica. (Pogledajte sliku 9)

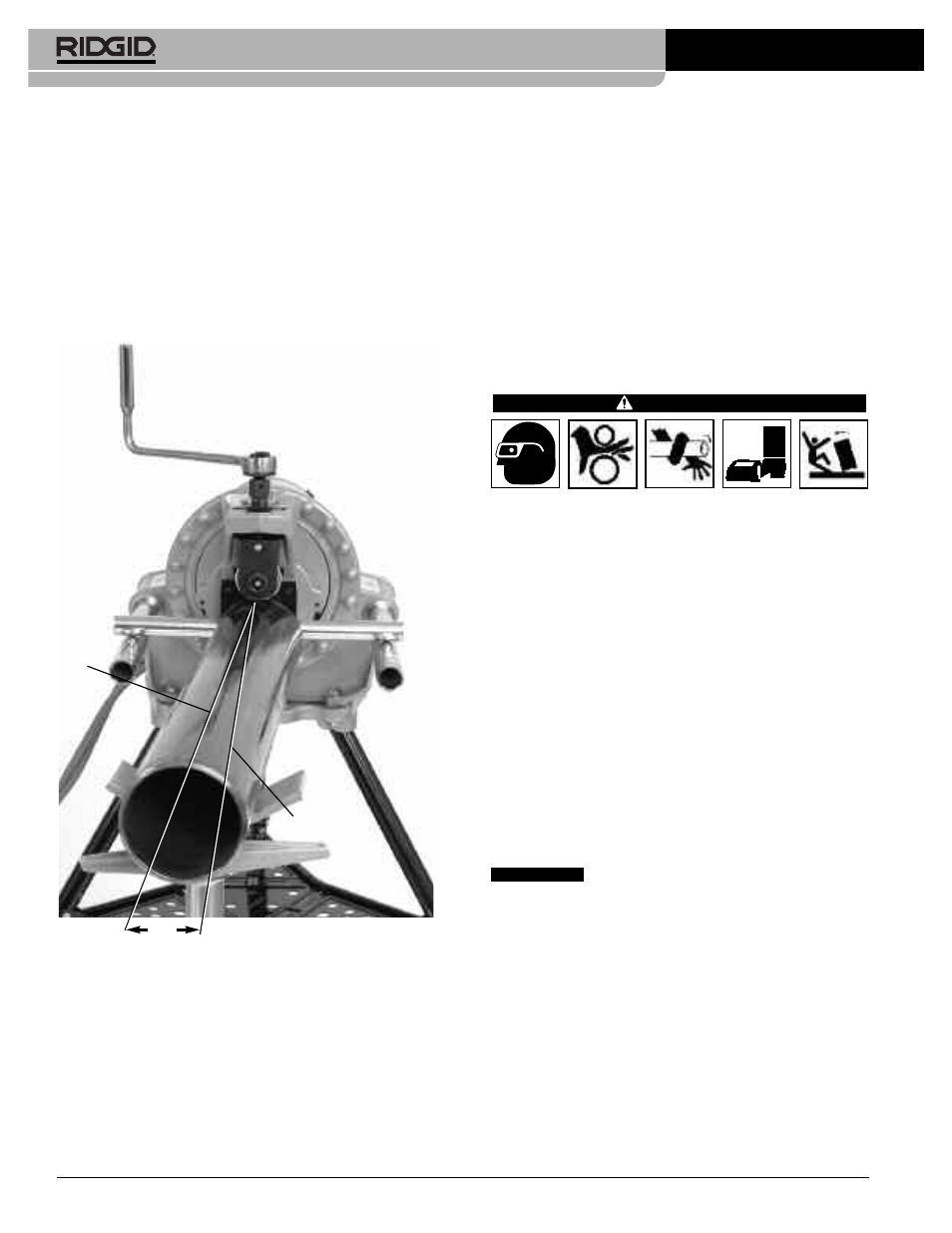

Slika 9 – Pomicanje cijevi 1/2° prema rukovatelju (uveća-
ni prikaz)
8. Okrenite pokretački vijak u smjeru kazaljke na satu da
biste valjak postavili tako da dodiruje vanjski promjer cije-
vi, a zatim ga okrenite za još za jednu četvrtinu. Vijak za
podešavanje možda će trebati popustiti (okrenuti u smje-
ru suprotnom od kazaljke na satu) da bi se valjku omogu-
ćilo da dođe u kontakt s cijevi. Cijev i alat trebali bi u
ovom trenutku biti pričvršćeni jedno za drugo.
9. Procijeniti radni prostor te utvrdite je li potrebno postaviti
prepreke kojima bi se druge ljude (osim rukovatelja) drža-
Ridge Tool Company 278
Kombinirani alat za izradu spojnica na cijevima 975
lo podalje od opreme i cijevi. Pomoću ograde ili zaštite tre-
balo stvoriti namanje jedan (1) metar slobodnog prostora
oko power drive i cijevi. Ta sigurnosna zona sprečava
druge da slučajno dođu u kontakt sa strojem ili cijevi, iza-
zovu prevrtanje ili da ih zahvate pokretni dijelovi.
10. Suhim rukama uključite stroj u ispravno uzemljenu
utičnicu.
Rukovanje kombiniranim alatom za
izradu spojnica na cijevima postav-
ljenim na pogonski sklop/alat za
narezivanje navoja
UPOZORENJE
Prilikom rada s alatom ne nosite široku odjeću. Pazite da su
rukavi i jakna zakopčani. Ne naginjite se preko stroja ili
cijevi. Pokretni dijelovi mogu zahvatiti široku odjeću te uzro-
kovati nagnječenja.
Držite ruke podalje od valjaka. Do not groove pipes shorter
than specified. Nemojte nositi prevelike rukavice. Valjci
mogu zahvatiti prste ili se oni mogu zaglaviti između valjka i
cijevi.
Držite ruke podalje od krajeva cijevi. Ne stavljajte ruku unu-
tar cijevi. Možete se porezati na šavove i oštre rubove. Valjci
mogu zahvatiti prste ili se oni mogu zaglaviti između valjka i
cijevi.
Uvijek nosite zaštitu za oči kako biste zaštitili oči od prljav-
štine i drugih stranih predmeta. Nosite obuću sa čeličnom
kapicom da biste zaštitili stopala u slučaju prevrtanja alata i
padanja cijevi.
Pridržavajte se uputa za korištenje kako biste smanjili opas-
nost od ozljeda uslijed nagnječenja, prevrtanja, udarca i
drugih uzroka.
Postavljanje/mjerenje dijametra groove
Zbog različitih karakteristika cijevi prije prve
izrade spojnica u nekom danu ili prilikom promjene veličine
cijevi, rasporeda ili materijala potrebno je napraviti probnu izra-
du žljeba na cijevi. Kalibri za postavljanje dijametra spojnica
samo su približni i potrebno je izmjeriti dijametar spojnice
da bi se potvrdila prava veličina.
1. Provjerite jesu li oprema i cijev ispravno postavljene.
Neispravno pripremljena cijev može utjecati na točnost
postavljanja kalibra dubine spojnice. Valjak bi trebao doti-
cati cijev.
2. Podesite kalibar dubine cijevi tako je ispravan korak kalibra
ispod glave vijka za podešavanje (slika 10A) Kalibar dubi-
nespojnicedizajniran jeza korištenjes cijevi. Pogledajte
“Postavljanje dijametra spojnice za bakrenu cijev” za kori-
štenje s bakrenom cijevi.
Simetrala
pogonske osovine
Simetrala
cijevi
1
/
2
°
