3. Plasaţi suportul de adaptare deasupra capătului barelor dis-
pozitivului compact 300/1233 (ca în Figura 5) şi fixaţi-l în
poziţie cu bolţul furnizat.

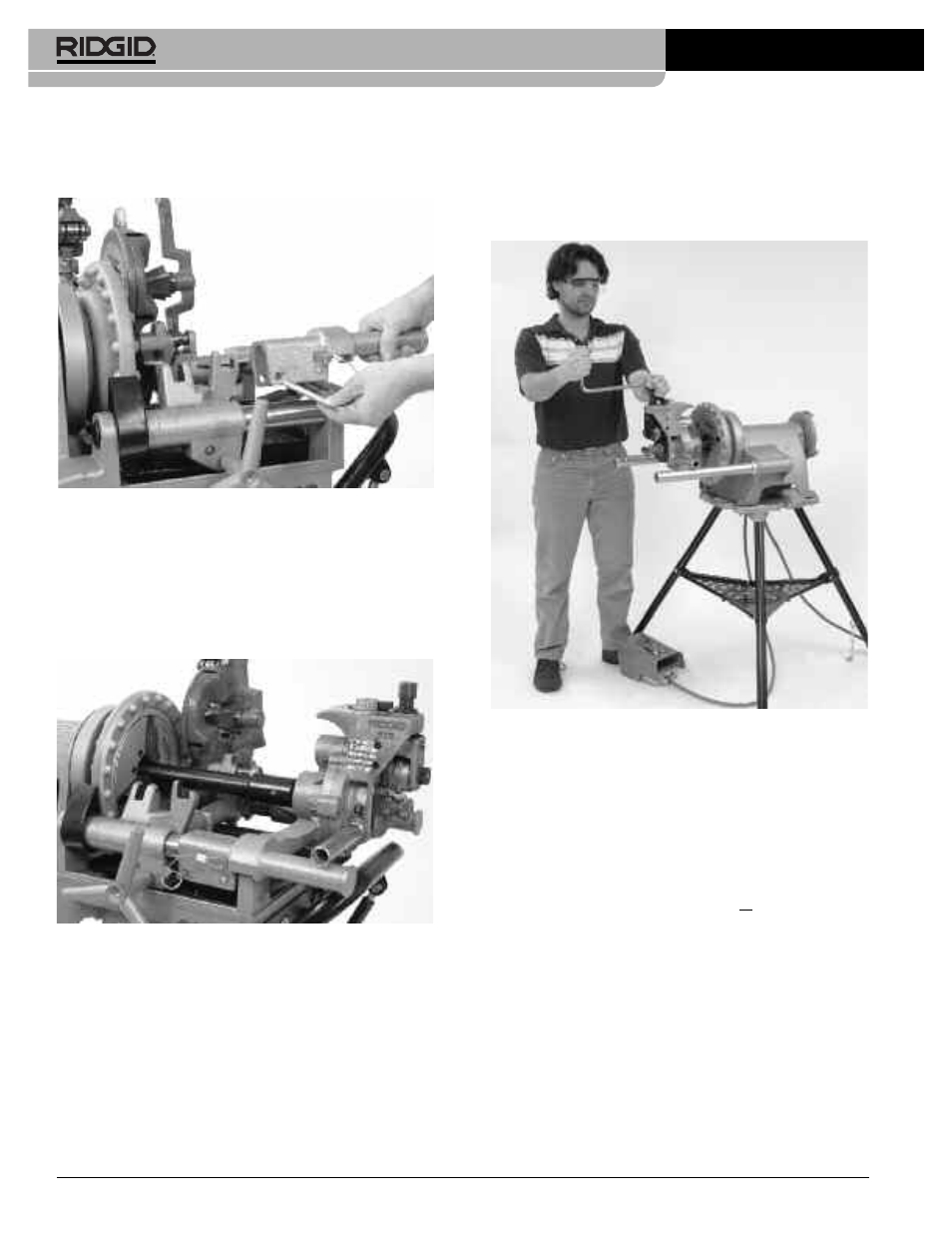

Figura 5 – Instalarea suportului de adaptare
4. Plasaţi braţele de susţinere ale dispozitivului 975 pe braţele
suportului de adaptare, cu adaptorul barei de antrenare în
mandrina utilajului. Închideţi şi strângeţi mandrina dispozi-
tivului de filetat pe adaptorul barei de antrenare. Asiguraţi-
vă că bara de antrenare este centrată în mandrină. Rotiţi
puternic şi repetat roata de strângere a mandrinei rapide, în
sensul invers acelor de ceas, pentru a prinde puternic
bara de antrenare.
Figura 6 – Dispozitivul 975 combo pentru roluit caneluri
montat corect pe dispozitivul compact 300 de
filetat
Finalizarea instalării
1. Poziţionaţi întrerupătorul cu pedală, astfel încât operatorul
să poată controla dispozitivul de acţionare electrică/de
filetat, dispozitivul pentru roluit caneluri şi ţeava care
urmează a fi canelată. Conform ilustrării din Figura 6,
poziţia trebuie să îi permită operatorului:
• Să stea cu faţa la dispozitivul pentru roluit caneluri,
având acces (pe aceeaşi parte cu) întrerupătorul
FOR/OFF/REV (ÎNAINTE/OPRIT/ÎNAPOI).
• Să controleze acţiunea de pornire/oprire a întrerupătorului
cu pedală şi să elibereze rapid pedala, dacă este nece-
sar.
• Să aibă acces uşor la dispozitivul pentru roluit caneluri,
la ţeavă şi la cheia cu clichet, fără să se aplece peste dis-
pozitivul pentru roluit caneluri.
Figura 7 – Poziţia operatorului
2. Treceţi cablul pe ruta liberă, identificată în prealabil. Cu mâi-
nile uscate, cuplaţi dispozitivul de acţionare electrică la priza
împământată corect. Păstraţi toate conexiunile uscate şi la
distanţă de sol. În cazul în care cablul nu este suficient de
lung, utilizaţi un prelungitor care:
• este în stare bună
• are priză cu teri ştifturi, similară celei de pe dispozitivul de
acţionare electrică
• este evaluat pentru utilizarea în exterior include W sau W-
A în inscripţiile cablului (adică, SOW)
• Dimensiunea firului este suficientă (14 AWG pentru 25’
sau mai puţin, 12 AWG pentru lungime de 25’ – 50’).
Firele cu dimensiuni prea mici se pot supraîncălzi, topind
izolaţia sau cauzând un incendiu sau alte daune.
3. Verificaţi dispozitivul de acţionare electrică/de filetat, pen-
tru a vă asigura că funcţionează corect:
• Deplasaţi întrerupătorul în poziţia FOR (ÎNAINTE). Apăsaţi
şi eliberaţi întrerupătorul cu pedală. Stând cu faţa la
mandrina frontală, verificaţi faptul că axul de antrenare se
roteşte în sensul invers acelor de ceas. Dacă unitatea nu
se roteşte în direcţia corectă sau dacă întrerupătorul
cu pedală nu controlează funcţionarea dispozitivului,
nu utilizaţi dispozitivul înainte de a fi reparat.
