Ridge Tool Company 231

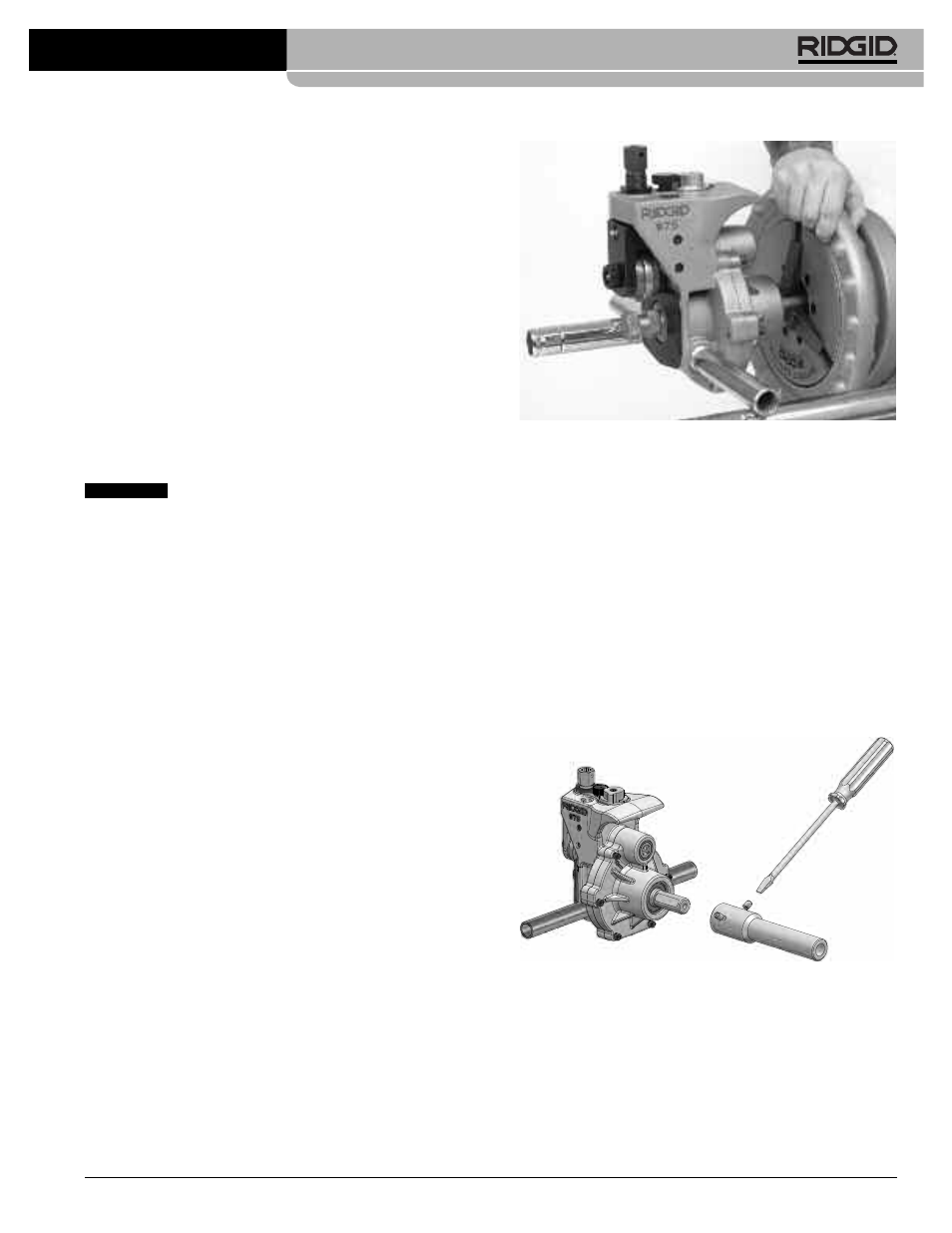

Figur 3 – Montere 975 Combo Roll Groover på 300 Power
drive Chuck
Montere 975 Combo Groover på en
RIDGID 300 Compact/1233 gjengemaskin
Hvis 975 Combo Roll Groover brukes sammen med en 300
Compact/1233 gjengemaskin, må et adaptersett brukes (kata-
lognummer 67662). Dette adaptersettet stiller 975 Combo Roll
Groover korrekt i forhold til gjengemaskinen og stativet, og gjør
det mulig å gjenge hele størrelsesrekken. Ikke prøv å bruke 975
Combo Groover med en annen gjengemaskin, ettersom velt eller
andre problemer kan oppstå.
1. Installer drivakseladapteren på drivakselen til rullegjengeren
(se figur 4)
. Still settskruene med flatene på linje med rulle-
gjengerens drivaksel og stram godt til.
Figur 4 – Installere drivstangadapter
2. Flytt vognen på 300 Compact/1233 gjengemaskin så nær
chucken på maskinen som mulig. Flytt freser-, brotsj- og
formhodet i stilling bort fra operatør, slik at de ikke er i
veien. Still brotsjkonen inni formhodet.
3. Inspiser røret som skal gjenges, og bekreft at 975 Combo
Roll Groover er korrekt verktøy for jobben. 975 Combo
Roll Groover er laget for å gjenge stål-, aluminiums- og
PVC-rør med veggtykkelse 10 og 40 i 1 1 /
4
–6”-størrelser. Det
er også designet for å gjenge rør av rustfritt stål i størrels-
en 1 1 /
4
–6” med veggtykkelse 10 og 1 1 /
4
–2” med veggtykk-
else 40. Ved å bytte rullesett kan det brukes til å gjenge
2–8” kobberrør av type K, L, M og DWV.
975 Combo Roll Groover kan brukes på stedet (rør som er
på plass eller festet i en skrustikke) eller med RIDGID 300
Power drive eller 300 Compact Threading Machine til bruk
med elektri ske drev på jobbstedet. 975 Combo Roll Groover
er ikke beregnet brukt i produksjon.
Du finner rullegjenger for andre bruksområder ved å kon-
sultere Ridge Tool-katalogen, gå til www.RIDGID.com på
nett, eller ringe Ridge Tool bru kerstøtte på 1234 800-
519-3456.
Bruk av rullesett (gjengerull og drivaksel) på rør av
både karbon og rustfritt stål kan føre til kontaminasjon av mater-
ialet i rustfritt stål. Denne kontaminasjonen kan føre til korrosjon og
for tidlig rørsvikt. For å hindre jernkontaminering av rør i rustfritt stål,
bruk rullesett som er laget for rullegjenging av rustfritt stål. Du kan
alternativt bruke en børste i rustfritt stål for å rengjøre rullesettet
grundig når du bytter materiale.
4. Påse at elektrisk drev / gjengemaskin har blitt inspisert
ifølge respektiv håndbok. Kontroller tilstedeværelse av fot-
bryter og påse at FOR/ OFF/ REV-bryteren er i OFF-stilling.
Sett opp elektrisk drev / gjengemaskin som anvist i respek-
tiv håndbok. Påse at maskin og stativ er stabile, og at de
ikke vakler.
5. Åpne chuck for elektrisk drev / gjengemaskin helt opp.
6. Bekreft at 975 Combo Roll Groover har blitt inspisert og har
passende rullesett installert.
Montere 975 Combo Groover på RIDGID
300 Power drive
1. Hvis det elektriske drevet er utstyrt med en vogn eller
annet tilbehør, fjern dette fra det elektriske drevet. Påse at
støttearmene for det elektriske drevet er fullt forlenget og
gjort fast i stilling.
2. Plasser støttearmene til rullegjengeren på støttearmene til
det elektriske drevet og enden på rullegjengeren i chucken
til maskinen. Lukk og stram til det elektriske drevets chuck
på flatene til drivakselen. Påse at drivakselen er sentrert i
chucken. Drei hastighetschuckens hammerhjul kraftig mot
klokken gjentatte ganger for å feste drivakselen sikkert
(figur 3)
.
975 Combo Roll Groover
MERKNAD
