Kombinovaný valcový drážkovač 975
Prevádzka Kombinovaného valco-
vého drážkovača 975 na mieste
VAROVANIE
Pri používaní na mieste používajte len manuálny pohon.
Nepoužívajte elektrické pohony (ako sú vŕtačky alebo nára-
zové nástroje) pre poháňanie valcového drážkovača pri
použití na mieste. Použitie elektrického pohonu môže poško-
diť drážkovač a zvýšiť riziko poranenia osôb.
Pri práci s valcovým drážkovačom nenoste voľné oblečenie.
Rukávy a bundy majte vždy zapnuté. Nedočahujte predme-
ty ponad stroj alebo rúru. Voľné oblečenie sa môže zachytiť
do pohyblivých častí a spôsobiť tak zlomeniny alebo pomliaž-
deniny.
Ruky udržujte mimo drážkovacích valcov. Nikdy nedrážkuj-
te rúry kratšie, ako je špecifikované. Rukavice nepoužívajte
voľne nasadené. Prsty sa vám môžu zachytiť medzi drážko-
vacie valce alebo medzi drážkovací valec a rúru.
Ruky majte vždy ďalej od koncov rúry. Nevkladajte prsty
do vnútra rúry. Drsné a ostré hrany môžu prsty zachytiť a
porezať. Prsty sa vám môžu zachytiť medzi drážkovacie
valce alebo medzi drážkovací valec a rúru.
Vždy používajte ochranu očí, ktorá zabráni vniknutiu nečistôt
a cudzích predmetov do vašich očí. Používajte obuv so spev-
nenou oceľovou špičkou, ktorá ochráni vaše nohy pri prí-
padnom prevrhnutí zariadenia alebo rúry. Ak spracovávate
rúru na jej pôvodnom mieste, používajte prilbu.
Dodržiavajte prevádzkové pokyny, znížite tým riziko úrazov
s následkom zlomenín, spadnutia, či porezania.

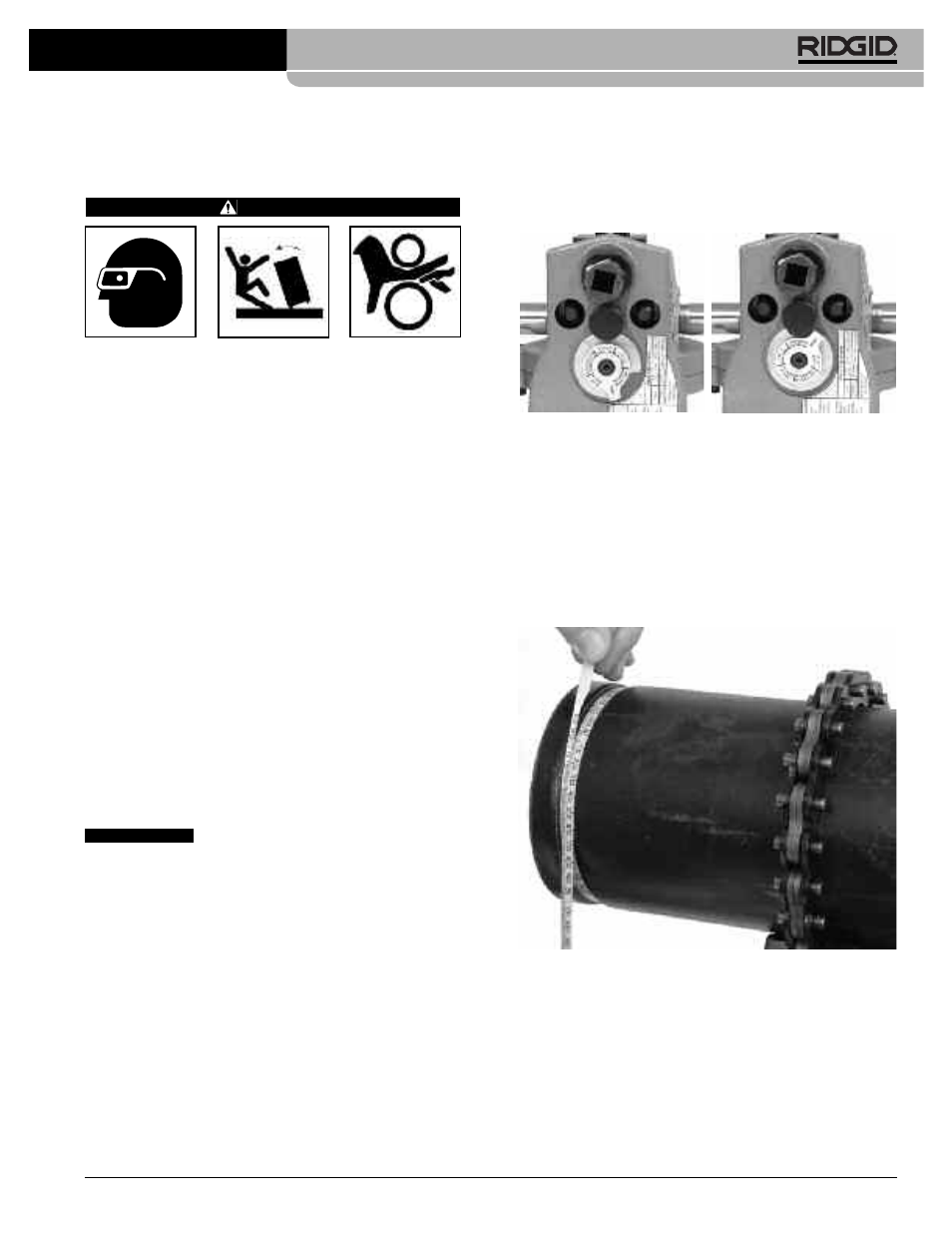

Nastavenie/Meranie polomeru drážky
Keďže sa charakteristiky jednotlivých rúr
líšia, je nevyhnutné vykonať testovacie drážkovanie vždy na
začiatku dňa, keď sa má vykonávať drážkovanie, pri zmene veľ-
kosti rúry alebo typu materiálu. Nastavovací ukazovateľ prie-
meru drážky je len informačný a priemer drážky je potrebné pre
potvrdenie správnej veľkosti odmerať.
1. Uistite sa, či je zariadenie a rúra správne nastavená.
Nedostatočná príprava rúry môže mať negatívny vplyv na
presnosť nastavenia ukazovateľa hĺbky drážky. Valec dráž-
kovača sa musí dotýkať rúry.
2. Nastavte ukazovateľ hĺbky drážky tak, aby bol ukazovateľ
pod hlavou nastavovacej skrutky (Obrázok 15A). Ukazovateľ
hĺbky drážky bol navrhnutý pre použitie s rúrou. Pozrite
“Nastavenie priemeru drážky pre medenú rúru” pre použi-
tie s medenou rúrou.
3. Pootočte nastavovaciu skrutku v smere hodinových ruči-
čiek, až kým sa nedotkne ukazovateľa hĺbky. Pootočte
ukazovateľ hĺbky drážky do drážkovacej polohy (Obrázok
15B). Ak nie je ukazovateľ v polohe drážkovania, bude
brániť drážkovaniu a môže sa poškodiť.
4. Vykonajte testovacie drážkovanie (postupujte podľa krokov
pre “Vytvorenie valcových drážok).
5. Odmerajte priemer drážky. Najlepšou metódou pre mera-
nie priemeru drážky je použitie hrúbkového pásma (pozri-
te časť Príslušenstvo). Jemne obtočte hrúbkové pásmo
okolo rúry v drážke. Uistite sa, či pásmo leží na dne dráž-
ky a odčítajte priemer drážky(Pozrite Obrázok 16).
Obrázok 16 – Meranie priemeru drážky pomocou hrúbko-
vého pásma
6. Porovnajte nameranú hodnotu priemeru drážky s pož-
adovaným priemerom, ako je uvedené v Tabuľke I alebo III
alebo podľa špecifikácií výrobcu drážkového spoja. Ak
sa nameraná hodnota priemeru nezhoduje s požadovaným
priemerom, je potrebné prestaviť nastavovaciu skrutku a
zaistiť správny priemer drážky.
• Ak chcete zväčšiť priemer drážky, pootočte nastavova-
cou skrutkou v smere hodinových ručičiek.
Obrázok 15B – Ukazovateľ
v polohe drážkovania
Obrázok 15A – Nastavte
správny krok na ukazova-
teli pod nastavovacou
skrutkou
UPOZORNENIE
