975 Combo Roll Groover

4. Vid rillning på plats måste du se till att det finns tillräckligt

med plats för att 975 Combo Roll Groover ska kunna mon-

teras och användas. Spårfräsen roterar runt de fastmon-

terade rören, vilket fordrar
• ett fritt utrymme på minst 15 cm runt röret som ska rillas
• att röret sticker ut minst 6,5 cm från eventuella hinder

(som väggar)

• en öppning på minst 25 cm så att spårmaskinen kan

monteras på röret.

För information om spårmaskinen för andra använd-

ningsområden, se Ridge Tools katalog. Den är tillgänglig

online på www.RIDGID.com eller kan beställas från Ridge

Tools avdelning för teknisk service på +1 800 519 3456.

Om samma rulluppsättning (spårrulle och drivaxel)

används på rör av både kolstål och rostfritt stål kan det leda till

kontaminering av det rostfria stålet, vilket i sin tur kan orsaka kor-

rosion och för tidigt rörbrott. För att förhindra järnkontaminering

av rostfria stålrör ska en särskild rulluppsättning användas för rill-

ning av rostfritt stål. Alternativt kan en rostfri stålborste användas

för att omsorgsfullt rengöra rulluppsättningen vid materialbyte.

Rörförberedelser

Dessa anvisningar är allmänt hållna. Följ alltid de

specifika anvisningarna från tillverkaren av den spårförsedda

kopplingen vid förberedelser av rörändar. Underlåtenhet att

följa tillverkarens rekommendationer kan leda till defekta kopp-

lingar och läckage.

1. Om rillningen ska ske på ett rör som sitter på plats måste du

se till att systemet har tömts och att trycket har avlastats. Det

är viktigt att känna till vad som transporteras i rörsystemet

och eventuella risker som är förknippade med dessa

ämnen.

2. Kapa röret till lämplig längd.

Var noga med att kapa röränden rakt och se till att den är fri

från grader eftersom du annars kan fastna med hands-

karna eller fingrarna och riva hål eller skära dig.

Kapningsmetoden och stora grader kan påverka spårkva-

liteten och spårningen. Rilla inte rör som har kapats med

skärbrännare.

3. Alla in- och utvändiga svetssträngar, skägg eller svets-

sömmar måste slipas ner helt minst 5 cm upp från rörets

ände. Skär inte ut plana ytor i packningssätena eftersom det

kan orsaka läckor.

4. Avlägsna alla avlagringar, smuts, rost och andra förore-

ningar minst 5 cm upp från röränden. Föroreningar kan sätta

igen drivaxelns räfflor och förhindra tillfredsställande drivning

och spårning av röret under rillningen.

5. Kontrollera att röret som ska rillas sitter ordentligt monterat.

Röret måste kunna bära upp spårmaskinens tyngd (12,5 kg)

samt de krafter och det vridmoment som det utsätts för

under rillningen utan att det rubbas. Du bör överväga att

avlägsna rör som sitter monterade och rilla dem i en rör-

skruvtving. Om det inte är möjligt kan det vara nödvändigt

att montera tillfälliga eller permanenta rörstöd. Om du

använder en rörskruvtving ska du se till att den står stadigt

och inte välter under användning. För längre rörlängder ska

lämpliga rörstativ användas för att stötta upp den extra

rörlängden.

Montera spårmaskinen på röret

1. Kontrollera att 975 Combo Roll Groover har inspekterats

och har rätt rulluppsättning installerad. Kontrollera att stö-

darmarna sitter ordentligt i spårmaskinhuset. I trånga utrym-

men kan de avlägsnas så att du kommer åt bättre. Montera

därefter spärrnyckeln på transportskruven och förläng-

ningen på den manuella drivaxeltappen på baksidan av

spårfräsen. Kontrollera att både spärrnyckeln och förläng-

ningen sitter stadigt.

2. Kontrollera att det finns tillräckligt med utrymme för rör-

väggen mellan spårfräsrullen och drivaxeln. Vrid vid behov

transportskruven moturs för att dra tillbaka spårrullen.

3. Fatta ett stadigt grepp om spårmaskinen (men håll inte i

spärrnyckeln när du lyfter den). Placera drivaxeln i röret och

se till att täckplåten ligger an tätt mot röränden

(se figur 14)

Dra åt transportskruven för hand tills spårrullen kommer i

kontakt med rörets utsida och dra därefter åt den ytterliga-

varv med hjälp av spärrnyckeln. Kontrollera att spår-

maskinen är ordentligt installerad på röret och att täckplåten

ligger an mot röränden. Om inte, upprepa proceduren. Se

alltid till att spårmaskien sitter stadigt när den används på

plats för att förhindra att den faller av.

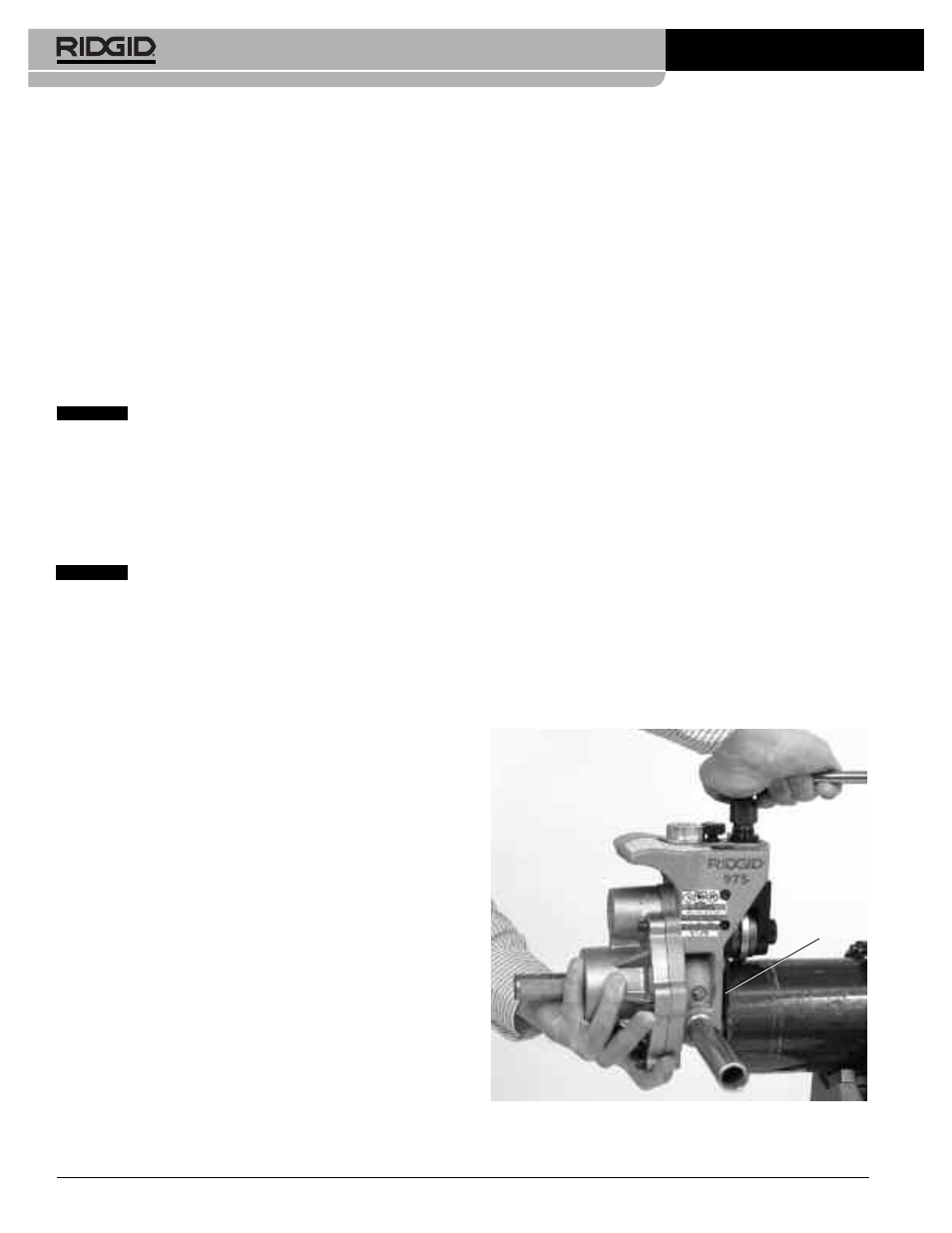

Figur 14. Håll spårfräsen på plats under åtdragningen av

transportskruven

OBS!

Täckplåt
