Ridge Tool Company 416
975 Kombo Yiv Açma Aleti
7. Belirtilen tanımlamalara uygun yiv çapını elde edene kadar
4-6 arası adımları tekrarlayın. İlk yivin çok büyük olması
durumunda yiv açma aleti ayarlanarak yiv küçültülebilir.
Yivin çok küçük olması durumunda başka bir yiv açılması
gerekecektir. Yiv çapının doğru olması bağlantı perfor-
mansı açısından önemlidir. Tanımlamaların dışındaki yivler
bağlantı hatasına neden olabilir.
Yivin Açılması
1. Ekipmanın ve borunun doğru şekilde hazırlandığından
emin olun.
2. Uygun bir kullanma konumu belirleyin. Yere sağlam basın
ve dengeli şekilde durun.
3. Besleme vidasını
1
/
4
tur sıktığınızdan emin olun.
4. Cırcırı besleme vidasından çıkarın ve sıkıca uzatmaya takın.
(Yakın mesafeli uygulamalarda uzatma kullanılması gerek-
mez.)
5. Cırcırı, yiv açma aletinin arkasından bakıldığında saat
yönünde dönecek şekilde çevirin (bu, yiv açma aletinin
arkasındaki okun yönüdür bkz. Şekil 17). Yiv açma aletinin
dönüşünü izleyin ve ön plakanın borunun ucuyla temasta
kaldığından emin olun. Yiv açma aletinin borunun ucundan
uzaklaşmaya başlaması durumunda, yiv açma aletinin spi-
ral yaparak borunun ucundan ayrılmasını ve düşmesini
önlemek için cırcırı çevirmeyi durdurun. Yiv açma aletinin
destek kollarından iterek ön plakanın borunun ucuna yeni-
den yaslanmasını sağlayabilirsiniz. Gerekirse, yiv açma
aletini boruya yeniden montajlayın. (bkz. “Yiv Açma Aleti’nin
Boruya Monte Edilmesi”). Borunun ucunun şeklinin bozul-
ması durumunda, kesilmesi ve yeni bir yiv hazırlanması
gerekir.

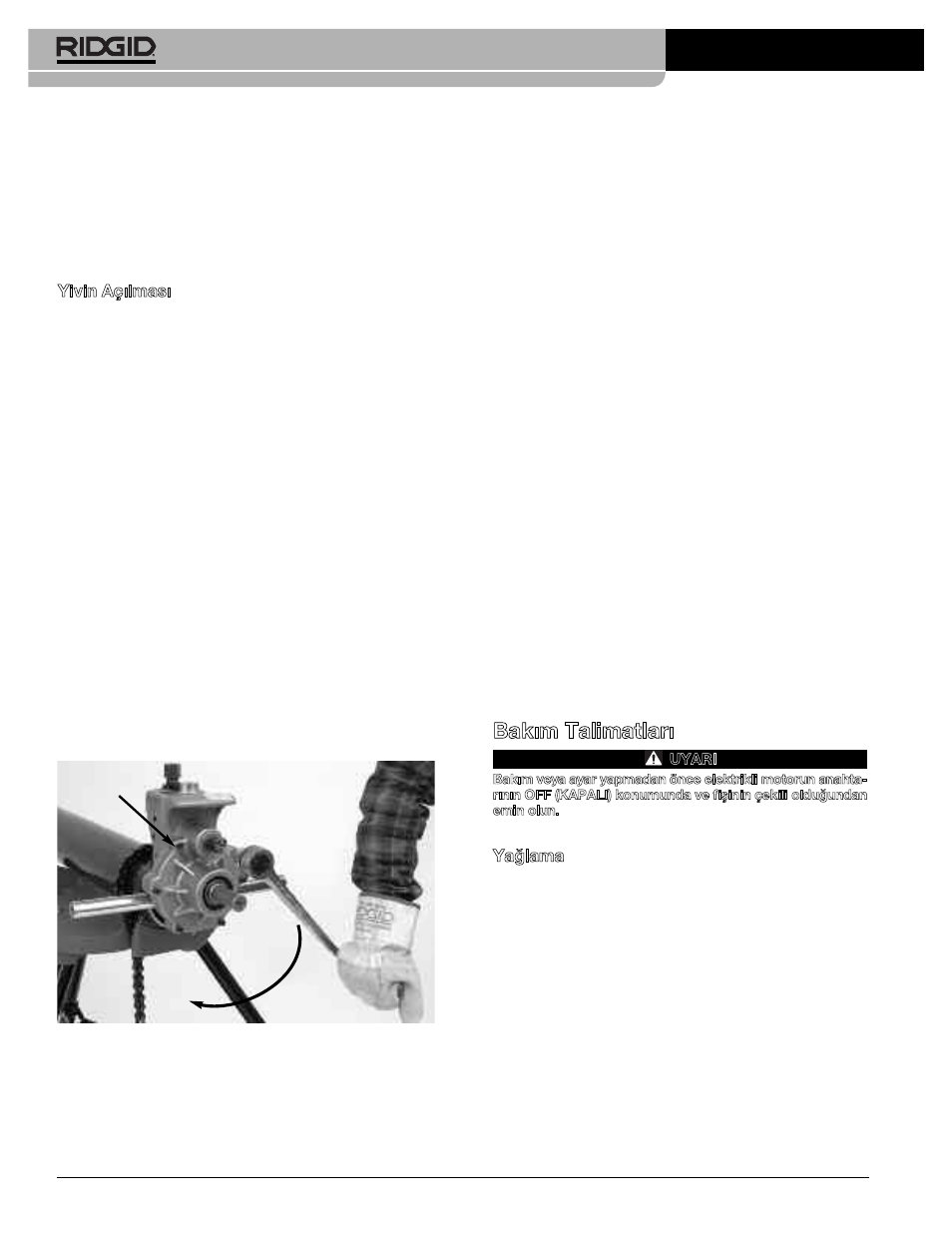

Şekil 17 – Cırcırın Ok Yönünde Çevrilmesi
6. Yiv açma aleti borunun çevresinde en az bir tam dönüş
yapana kadar cırcırı çevirmeye devam edin. Cırcırı uzat-
madan çıkarın ve besleme vidasına takın. Besleme vidası-
nı
1
/
4
tur daha sıkın. Cırcırı besleme vidasından çıkarın ve
sıkıca uzatmaya takın. Borunun her tam dönüşünde bes-
leme vidasını
1
/
4
turdan fazla sıkmayın. Be sleme vidasının
fazla sıkılması yiv konisinin aşırı genişlemesine veya yiv
açma aletinin spiral yaparak borudan ayrılmasına neden ola-
bilir. Yiv açma aletini borunun çevresinde döndürmek için,
ön plakanın borunun ucuna yaslandığını kontrol ederek
cırcırı çevirmeye devam edin.
7. Ayar vidasının kafası yiv açma aletinin tepesine dayanıp
durana kadar, alet borunun etrafında her tam dönüş yap-
tığında besleme vidasını
1
/
4
tur sıkmaya devam edin. Ayar
vidası yiv açma aletinin tepesine ulaştıktan sonra besleme
vidasını sıkmayın, bu durum ayar vidasına zarar verebilir. Yiv
derinliğinin düzgün olmasını sağlamak için, ayar vidası yiv
açma aletinin tepesine ulaştıktan sonra yiv açma aletini en
az iki tam tur daha döndürün.
8. Cırcırı çıkarıp besleme vidasına takın. Yiv açma aletini sıkı-
ca kavrayın. Besleme vidasını saat yönünün tersine çevirin
ve yiv açma aletinin borudan çıkarılabileceği şekilde yiv
açma silindirini geri çekin. Yiv açma aletini düşürmeyin.
9. Yivi kontrol edin.
• Yivin tamamen açıldığından emin olun.
• Yiv çapını kontrol edin ve tanımlamalar kapsamında
olduğundan emin olun.
• Boru bağlantı parçası üreticisinin istediği diğer öğeleri
kontrol edin.
Bir sorun belirlemeniz durumunda, yiv kullanılamaz.
Bakım Talimatları
UYARI
Bakım veya ayar yapmadan önce elektrikli motorun anahta-
rının OFF (KAPALI) konumunda ve fişinin çekili olduğundan
emin olun.
Yağlama
975 Kombo Yiv Açma Aleti’ni iyi kalitede genel amaçlı bir gres-
le ayda bir yağlayın.
• Gres yuvaları tabanın operatörün olduğu tarafında, kayar
bloğun ön tarafında ve yiv açma silindiri milinin ucunda
bulunmaktadır (Bkz. Şekil 2). Az miktarda gres taşana
kadar gresleyin.
• Besleme vidasına ince bir tabaka halinde gres uygulayın.
• 975 Kombo Yiv Açma Aleti’nin dişli kutusu tüm hizmet
ömrü için greslenmiştir ve dişli kutusu açılmadıkça yeni-
den greslenmesi gerekmez.
Bakım ile ilgili diğer bilgiler için Muayene bölümüne başvurun.
