Förbereda rör i spårmaskinen

1. Kontrollera att kraftöverföringsbrytaren eller gängmaski-

nen är ställd i läge OFF (av).

2. Se till att tillräckligt stöd finns på plats för det rör du ska rilla.

tabell A

anges den maximala rörlängden för rillning med

endast ett rörstativ. Längre rör ska stöttas upp med minst

två rörstativ. Om röret inte stöttas upp ordentligt kan det

hända att röret eller röret och maskinen välter. Rilla inte rör

som är kortare än minimilängden.

3. Placera erforderligt antal rörstativ framför spårmaskinen. För

rörlängder som endast fordrar ett rörstativ ska stativet pla-

ceras strax efter mitten på röret sett från spårmaskinen täck-

plåt. För rörlängder som behöver stöttas upp med mer än

ett stativ ska stativen placeras ut vid

av rörets längd räk-

nat från rörets ändar. I vissa fall kan det vara lämpligt att

använda fler stativ. Justera stativet/stativens höjd så att röret

kan föras över drivrullen.

4. Kontrollera att spårrullen har dragits tillbaka tillräckligt långt

för att röret ska kunna läggas över drivaxeln. Vrid vid

behov transportskruven moturs för att höja spårrullen.

5. Placera rörets ände över drivaxeln och lägg röret på rörsta-

tivet/rörstativen. Se till att röret ligger stadigt.

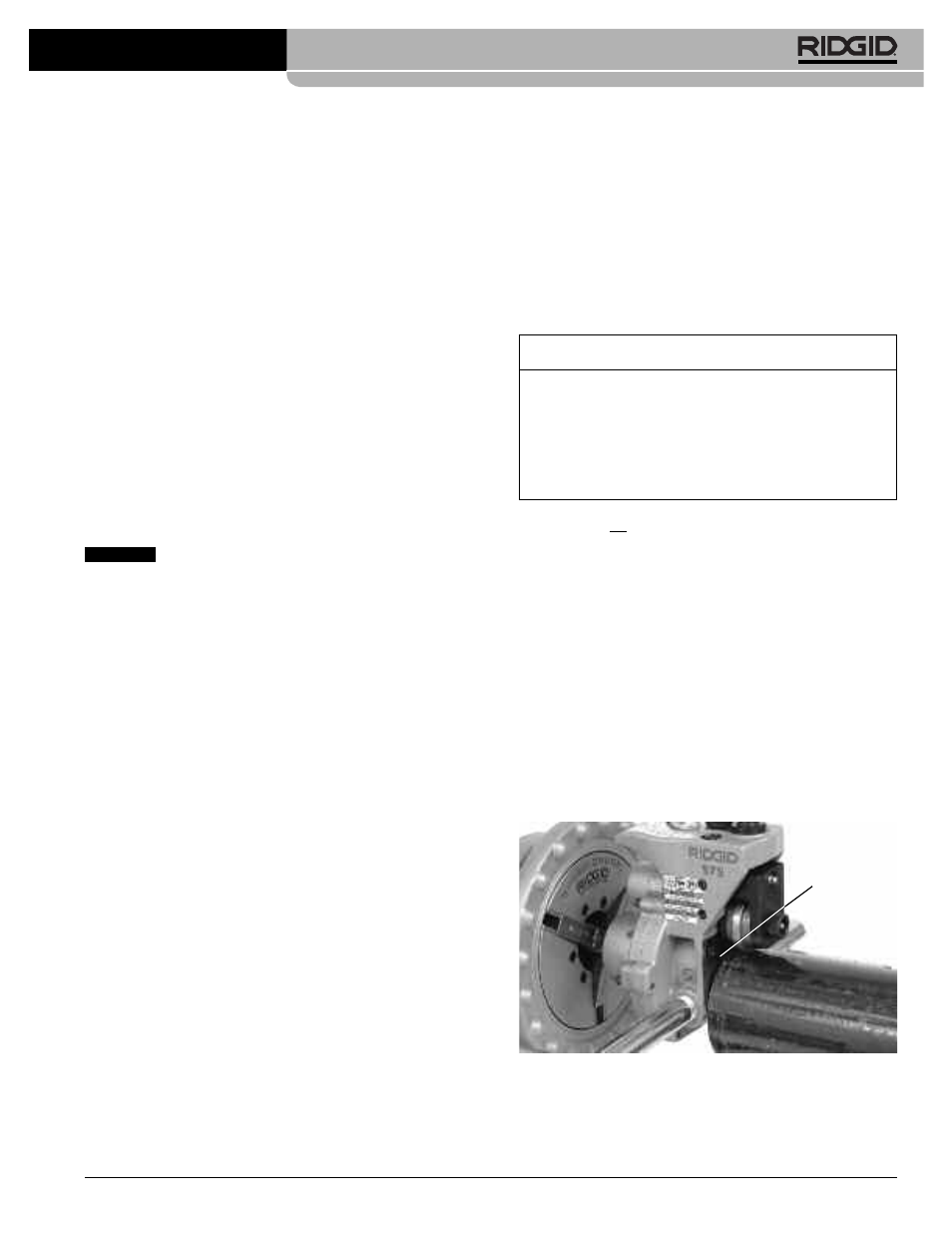

Figur 8. Placering av röret på drivaxeln så att det ligger

direkt an mot täckplåten

moturs när du står vänd mot den främre chucken. Om

enheten inte roterar i rätt riktning eller om fotbrytaren inte

styr maskinen får maskinen inte användas förrän den har

reparerats.
• Håll ner fotbrytaren. Kontrollera enhetens rotationshas-

tighet. Inspektera de rörliga delarna med avseende på fel-

aktig inriktning, kärvning, buller eller andra ovanliga

tillstånd. Släpp upp fotbrytaren. Enheten får inte använ-

das för rillning om rotationhastigheten överstiger 57 rpm.

Högre varvtal kan öka skaderisken. Om det förekommer

ovanliga problem ska utrustningen inte användas förrän

problemet har åtgärdats.

• Ställ om brytaren till REV-läge (bakåt). Trampa ner och

släpp upp fotbrytaren. Kontrollera att drivaxeln roterar

medurs när du står vänd mot den främre chucken. Om

enheten inte roterar i rätt riktning får maskinen inte

användas förrän den har reparerats.

• Ställ om brytaren till OFF-läge (av). Se till att du är torr om

händerna innan du drar ut kontakten ur uttaget.

Rörförberedelser

Dessa anvisningar är allmänt hållna. Följ alltid

de specifika anvisningarna från tillverkaren av den spårför-

sedda kopplingen vid förberedelser av rörändar. Underlåtenhet

att följa tillverkarens rekommendationer kan leda till defekta

kopplingar och läckage.

1. Kapa röret till lämplig längd. Observera minimirörlängder-

na för rillning för respektive rörstorlek

(se tabell A)

. Rillning

av rör som understiger minimilängden ökar risken för ska-

dor såsom klämda fingrar och intrassling.
Var noga med att kapa röränden rakt och se till att den är fri

från grader eftersom du annars kan fastna med handskarna

eller fingrarna och riva hål eller skära dig. Kapningsmetoden

och stora grader kan påverka spårkvaliteten och spår-

ningen. Rilla inte rör som har kapats med skärbrännare.

2. Alla in- och utvändiga svetssträngar, skägg eller svets-

sömmar måste slipas ner helt minst 5 cm upp från rörän-

den. Skär inte ut plana ytor i packningssätena eftersom det

kan orsaka läckor.

3. Avlägsna alla avlagringar, smuts, rost och andra förore-

ningar minst 5 cm upp från röränden. Föroreningar kan

sätta igen drivaxelns räfflor och förhindra tillfredsställande

drivning och spårning av röret under fräsningen.

Ridge Tool Company

167

975 Combo Roll Groover

Nom.

Min.

Max.

Nom.

Min.

Max.

dimensionLängd Längd dimension Längd Längd

6 u.d.

Tabell A. Minimi- och maximilängd för rör som ska rillas

med ett stativ (alla dimensioner anges i tum)

OBS!

Täckplåt
