3. Umiestnite konzolu adaptéra nad koniec koľajničiek na
stroji 300 Comact/1233 (pozri obrázok 5) a upevnite ho na
miesto pripojeným čapom.

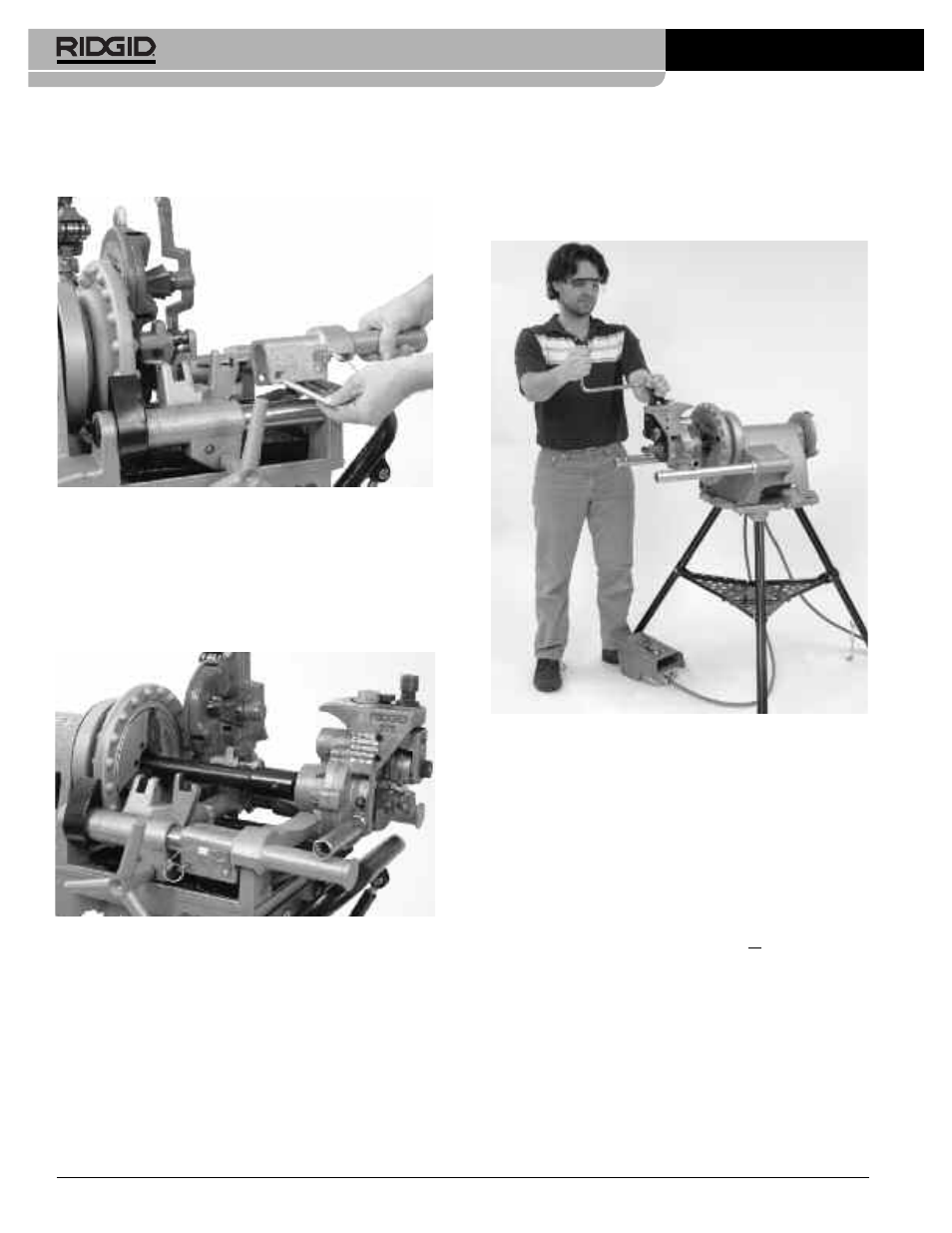

Obrázok 5 – Inštalácia konzoly adaptéra
4. Umiestnite podporné ramená 975 na ramená konzoly
adaptéra s adaptérom hnacej tyče v skľučovadle stroja.
Uzatvorte a utiahnite skľučovadlo závitorezného stroja do
adaptéra hnacej tyče. Uistite sa, že hnacia tyč je v skľu-
čovadle vycentrovaná. Opakovane a silno pootočte rých-
le dorazové koliesko skľučovadla tak, aby bezpečne zovrelo
hnaciu tyč.
Obrázok 6 – Kombinovaný valcový drážkovač 975 správ-
ne namontovaný na Kompaktný závitorezný
stroj 300
Dokončenie nastavení
1. Umiestnite nožný spínač tak, aby mohol operátor bez-
pečne kontrolovať pohonnú jednotku/závitorezný stroj,
valcový drážkovač a rúru, ktorá má byť drážkovaná. Tak,
ako je na Obrázku 6, poloha musí operátorovi umožňovať:
• Stáť tvárou k valcovému drážkovaču s prístupom (na tej
istej strane) k spínaču FOR/OFF/REV (VPRED/VYP/
VZAD).
• Kontrolovať činnosť ON/OFF (ZAP/VYP) na nožnom spí-
nači a rýchlo uvoľniť spínač, ak je to potrebné.
• Mať primeraný prístup k valcovému drážkovaču, rúre a
pákovému kľúču bez načahovania ponad valcový dráž-
kovač.
Obrázok 7 – Poloha operátora
2. Veďte napájaciu šnúru priestorom, ktorý bol predtým na
tento účel prispôsobený a vyčistený. Suchými rukami
zapojte pohonnú jednotku do vhodne uzemnenej zásuvky.
Udržujte všetky pripojenia suché a nad úrovňou podlahy.
Ak napájacia šnúra nie je dostatočne dlhá, použite pre-
dlžovaciu šnúru, ktorá:
• Je v dobrom stave
• Má trojkontaktovú zástrčku podobnú tej, ktorá je na
pohonnej jednotke
• Je určená na použitie v exteriéroch a má popis W alebo
W-A na popise šnúry (napríklad SOW)
• Má dostatočnú hrúbku vodičov (14 AWG na 25’ alebo
menej, 12 AWG na dĺžku 25’ – 50’). Poddimenzovaná
hrúbka vodičov môže spôsobiť prehriatie, roztavenie
izolácie, následkom čoho môže dôjsť k požiaru alebo
iným škodám.
