Vorbereitung des Rohrs im Rollnutgerät
1. Vergewissern Sie sich, dass sich der Schalter des
Kraftantriebs/der Gewindeschneidmaschine in der Position
“OFF” befindet.
2. Achten Sie darauf, dass die Abstützung für das Rohr aus-
reicht, das Sie nuten werden. In
Tabelle A
ist die maxima-
le Länge des Rohrs aufgeführt, das genutet werden soll,
wenn ein einziger Rohrbock verwendet wird. Längere
Rohre sollten mindestens mit zwei Rohrböcken unterstützt
werden. Wenn das Rohr nicht ordnungsgemäß unterstützt
wird, kann das Rohr oder das Rohr und das Gerät kippen
und umfallen. Nuten Sie das Rohr nicht kürzer als die
Mindestlänge.
3. Stellen Sie die erforderlichen Rohrböcke vor das
Rollnutgerät. Bei Rohrlängen, die von einem einzelnen
Bock gestützt werden, sollte der Bock in einem Abstand von
etwas über der Hälfte der Rohrlänge von der Abdeckplatte
des Rollnutgeräts aufgestellt werden. Bei Rohrlängen, für
die mehr als ein Bock nötig ist, sollten die Böcke in einem
Abstand von 1 /
4
der Rohrlänge - vom Ende des Rohrs - auf-
gestellt werden. In manchen Fällen kann es angemessen
sein, mehrere Böcke zu verwenden. Die Höhe des Bocks
sollte so eingestellt sein, dass das Rohr über die
Antriebsrolle passt.
4. Achten Sie darauf, dass die Nutrolle weit genug zurück-
gezogen ist, damit das Rohr über die Antriebswelle gelegt
werden kann. Drehen Sie die Vorschubspindel ggf. gegen
den Uhrzeigersinn, um die Nutrolle anzuheben.
5. Legen Sie das Rohrende über die Antriebswelle und sen-
ken Sie das Rohr auf den/die Rohrbock/-böcke ab. Achten
Sie darauf, dass das Rohr sicher liegt.

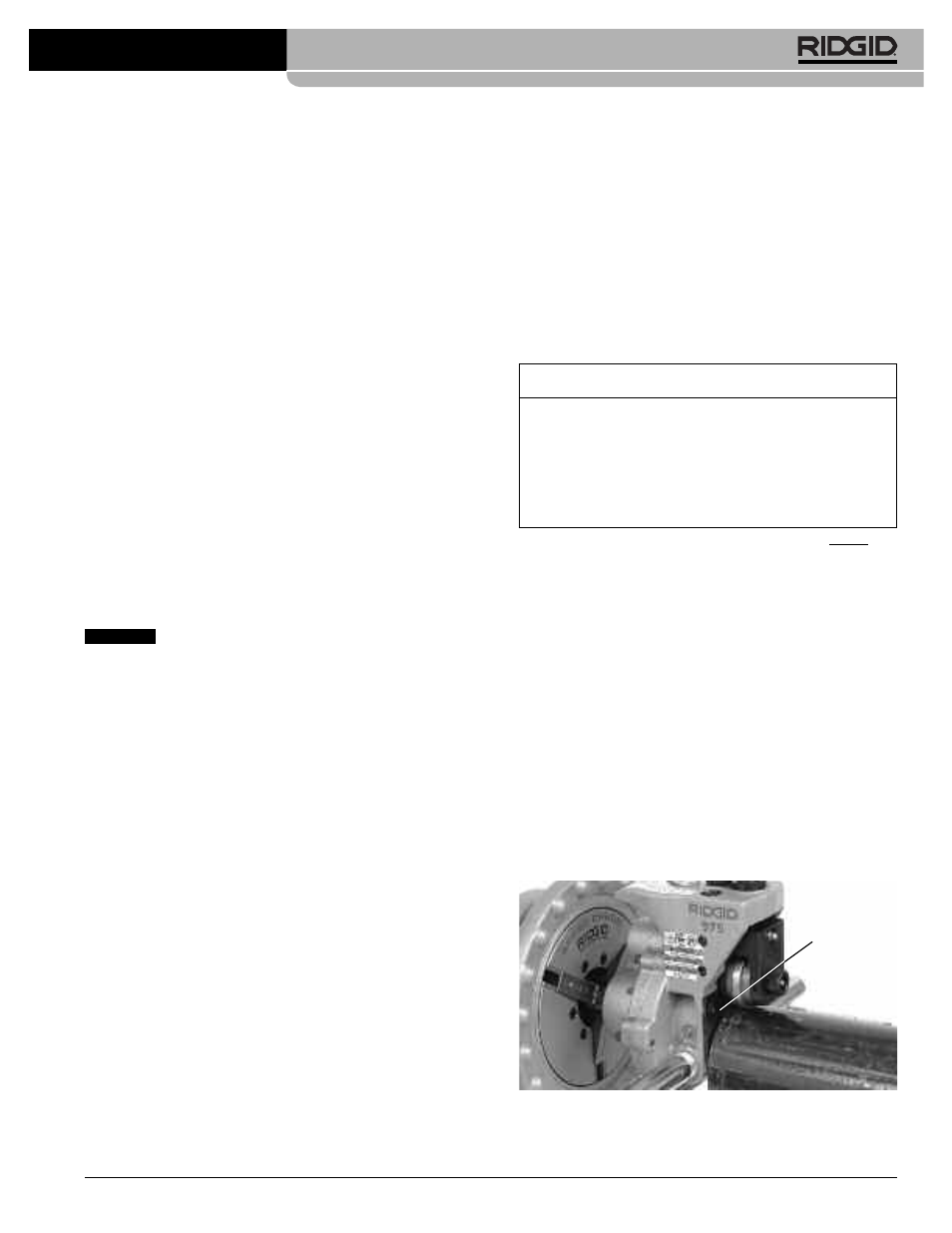

Abbildung 8: Aufsetzen des Rohrs auf die Antriebswelle
und bündig mit der Abdeckplatte
sich die Antriebswelle im Gegenuhrzeigersinn dreht, wenn
Sie dem vorderen Spannfutter gegenüber stehen. Falls das
Gerät sich nicht in der richtigen Richtung bewegt, oder der
Betrieb des Geräts mit dem Fußschalter nicht zu steuern
ist, verwenden Sie das Gerät nicht, bevor es repariert
worden ist.
• Drücken Sie den Fußschalter nieder und halten Sie ihn
gedrückt. Überprüfen Sie die Drehzahl des Geräts.
Kontrollieren Sie die beweglichen Teile auf Versatz,
Verklemmen, merkwürdige Geräusche oder andere
ungewöhnliche Bedingungen. Lassen Sie den
Fußschalter los. Falls die Drehzahl 57 U/min über-
schreitet, das Gerät nicht zum Rollnuten verwenden. Bei
höheren Drehzahlen kann sich das Verletzungsrisiko
erhöhen. Falls ungewöhnliche Bedingungen festgestellt
werden, das Gerät nicht verwenden, bevor es repariert
worden ist.
• Schieben Sie den Schalter auf die Position “REV”
(Reverse (Rückwärts)). Drücken Sie den Fußschalter
und lassen Sie ihn wieder los. Vergewissern Sie sich,
dass sich die Antriebswelle im Uhrzeigersinn dreht,
wenn Sie der Vorderseite des Spannfutters gegenü-
ber stehen. Falls sich das Gerät nicht in der richtigen
Richtung dreht, das Gerät nicht verwenden, bevor es
repariert worden ist.
• Schieben Sie den Schalter auf die Position “OFF”.
Ziehen Sie mit trockenen Händen den Stecker des
Geräts aus der Steckdose.
Vorbereitung des Rohrs
Die folgenden Anweisungen gelten allgemein.
Beachten Sie immer die speziellen Empfehlungen des
Herstellers des genuteten Verbindungsstücks für die
Vorbereitung des Rohrendes. Eine Nichtbeachtung der
Empfehlungen des Herstellers des genuteten
Verbindungsstücks kann zu einer unsachgemäßen Verbindung
führen und Undichtigkeiten verursachen.
1. Schneiden Sie das Rohr auf die richtige Länge. Achten Sie
dabei auf die Mindestrohrlänge, die für jede Rohrgröße
genutet werden kann
(siehe Tabelle A)
. Wenn das Rohr
kürzer als die Mindestlänge genutet wird, erhöht sich das
Risiko, sich die Finger einzuquetschen oder sich mit den
Kleidern zu verfangen.
Achten Sie darauf, dass das Rohrende rechtwinklig abge-
schnitten wird und keine Grate hat. An den Graten können
sich während des Nutvorgangs die Handschuhe oder
Finger verfangen oder schneiden. Das Abschneidverfahren
sowie starke Grate können Einfluss auf die Qualität der
angefertigten Nut und der Spurführung der Nut haben.
Versuchen Sie nicht, ein Rohr zu nuten, dass mit dem
Schweißbrenner abgeschnitten wurde.
2. Alle inneren/äußeren Schweißpunkte, Walzgrate oder
Schweißnähte müssen mindestens bis zu einer Entfernung
von 2 Zoll vom Ende des Rohrs plan geschliffen werden.
Keine ebenen Flächen in den Bereich des Dichtungssitzes
schneiden. Das könnte zu Undichtigkeiten führen.
3. Sämtliche Glühspäne, Schmutz, Rost und sonstige
Verunreinigungen im Abstand von mindestens 2 Zoll vom
Ende des Rohrs entfernen. Verunreinigungen können zu
einem Verstopfen der Antriebsrändelung führen und einen
ordnungsgemäßen Antrieb sowie die Spurführung des
Rohrs während des Nutvorgangs verhindern.
Ridge Tool Company 79
975 KOMBI Rollnutgerät
Nom. Min. Max. Nom. Min. Max.
Abmessung Länge Länge Abmessung Länge Länge
1 8 36 4 8 36
1 1 /
4
8 36 4 1 /
2
8 32
1 1 /
2
8 36 5 8 32
2 8 36 6 A.D. 10 30
2 1 /
2
8 36 6 10 28
3 8 36
3 1 /
2
8 36
Tabelle A: Minimale/Maximale Rohrlänge, die mit einem
Bock genutet werden kann (alle Abmessungen in
Zoll)
HINWEIS
Abdeckplatte
