Ridge Tool Company 326
975 Combo Roll Groover
• alespoň 17 cm volného prostoru kolem drážkované
trubky;
• alespoň 7 cm trubky vyčnívající z překážky, např. ze
stěny;
• alespoň 24cm otvor pro nasazení drážkovacího zaříze-
ní na trubku.
Drážkovací zařízení pro jiné použití naleznete v katalogu
výrobků Ridge Tool, online na www.RIDGID.com nebo
zavolejte do technického oddělení společnosti Ridge Tool
na číslo 800-519-3456.
Použití válcovacích sad (drážkovací válec a
hnací hřídel) na uhlíkových a nerezových trubkách může vést ke
kontaminaci nerezové oceli. Tato kontaminace může způsobit
korozi a zkrácení životnosti trubky. Abyste zabránili kontaminaci
nerezových trubek železem, používejte válcovací sady určené
pro válcové drážkování nerezových trubek Nebo při změně
materiálu trubky pomocí drátěného kartáče z nerezové oceli
důkladně očistěte válcovací sadu.
Příprava trubek
Toto jsou obecné pokyny. Vždy dodržujte spe-
ciální doporučení výrobce pro přípravu konců trubek pro dráž-
kované spoje. Nedodržení doporučení výrobce pro drážkované
spoje může vést k vytvoření chybného spoje a k netěsnos-
tem.
1. Pokud budete drážkovat trubku zafixovanou na místě,
zkontrolujte, zda byl ze systému vypuštěn tlak a zda byl
vyprázdněn obsah. Seznamte se s obsahem a s ním spo-
jenými riziky.
2. Uřízněte trubku na potřebnou délku.
Zkontrolujte, zda je trubka uříznutá rovně a bez otřepů. O
otřepy se mohou při drážkování zachytit nebo proříznout
rukavice nebo prsty. Metoda řezání a velké otřepy mají vliv
na kvalitu vyrobené drážky a na vedení drážkování.
Nepokoušejte se drážkovat trubku, která byla uříznuta
plamenem.
3. Všechny vnitřní i vnější svarové housenky nebo švy musí
být zabroušeny nejméně do vzdálenosti 5 cm od konce
trubky. V oblasti usazení těsnění nevyřezávejte žádné ploš-
ky, protože by mohly vzniknout netěsnosti.
4. Odstraňte veškeré usazeniny, nečistoty, rez a jiné konta-
minující materiály nejméně do vzdálenosti 5 cm od konce
trubky. Kontaminující látky mohou zanést vroubky pohonu
a zabránit správnému posouvání a vedení trubky během
drážkování.
5. Zkontrolujte, zda je drážkovaná trubka pevně instalovaná.
Trubka musí unést hmotnost drážkovacího zařízení (12,6 kg)
a vydržet sílu a moment potřebné k drážkování, aniž by se
pohnula. U instalované trubky může mít smysl ji vymontovat
a upevnit ji do svěráku. V jiných případech bude možná
zapotřebí přidat další dočasné nebo trvalé podpěry trubky.
Při použití svěráku zkontrolujte, zda je bezpečný a nemů-
že se během drážkování převrátit. U delších trubek použijte
vhodné stojany, kterými podepřete delší konec trubky.
Montáž drážkovacího zařízení na trubku
1. Ujistěte se, že byla provedena kontrola drážkovacího zaří-
zení 975 Combo Roll Groover a zda byla nainstalována
správná válcovací sada. Zkontrolujte, zda jsou podpěrná
ramena těsně upevněna v těle drážkovacího zařízení nebo
je úplně vymontujte kvůli lepšímu přístupu v těsných pro-
storách. Potom nasaďte rohatku na posuvový šroub a
nainstalujte prodloužení do čtvercového otvoru ručního
pohonu na zadní straně drážkovacího zařízení. Zkontrolujte,
zda jsou rohatka i prodloužení bezpečně upevněny.
2. Zkontrolujte, zda je mezi drážkovacím válcem a hnací hří-
delí dostatek místa pro stěnu trubky. V případě potřeby otá-
čejte posuvovým šroubem proti směru chodu hodinových
ručiček a drážkovací válec zatáhněte.
3. Pevně uchopte drážkovací zařízení. Nezvedejte ho za
rohatku. Zasuňte hnací hřídel do trubky a zkontrolujte,
zda je krycí deska doražena na konec trubky (obr. 14).
Dotažením posuvového šroubu přitáhněte drážkovací
válec, až se dotkne vnějšího povrchu trubky. Když dotáh-
nete posuvový šroub rukou, dotáhněte ho rohatkou ještě o
1
/
4
otáčky. Zkontrolujte, zda je drážkovací zařízení pevně při-
pevněno na trubku a krycí deska je zarovnána s koncem
trubky. Pokud tomu tak není, postup zopakujte. Vždy se uji-
stěte, zda je drážkovací zařízení bezpečně připevněno,
aby nemohlo spadnout.

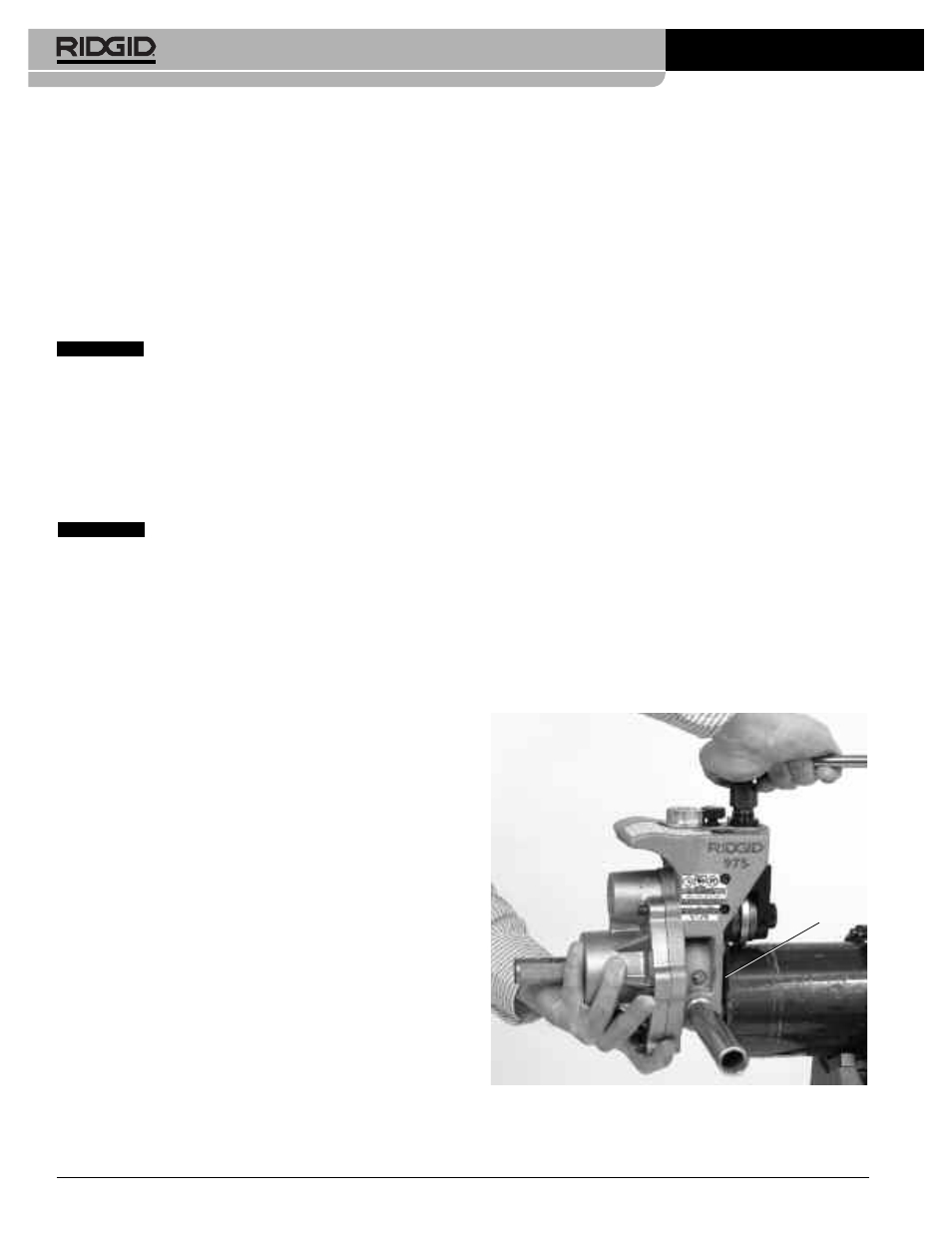

Obrázek 14 – Způsob přidržení drážkovacího zařízení při
dotahování posuvového šroubu
Krycí deska
POZNÁMKA
POZNÁMKA
