User's Manual

D-12

INTERFACE INFORMATION

LAN INTERFACE

Cable

This printer supports the 10Base-T and 100Base-TX cables.

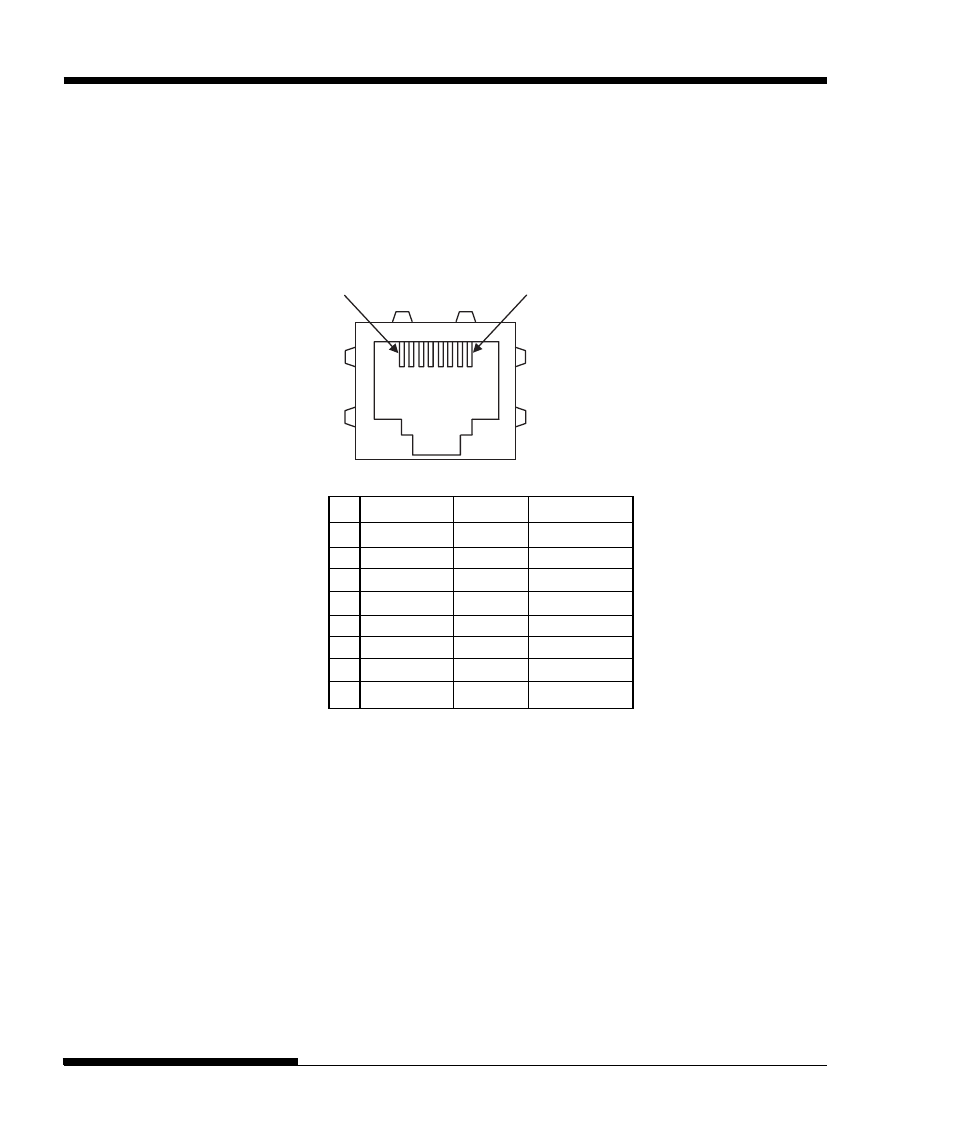

Connector pin alignment

1

8

No. Signal line name

DIR

Function

1

TXO+

NIC-HUB Transmit data +

2

TXO-

NIC-HUB Transmit data -

3

RXI+

HUB-NIC Receive data +

4

-

-

-

5

-

-

-

6

RXI-

HUB-NIC Receive data -

7

-

-

-

8

-

-

-
