Chapter 9
Using microSD Cards

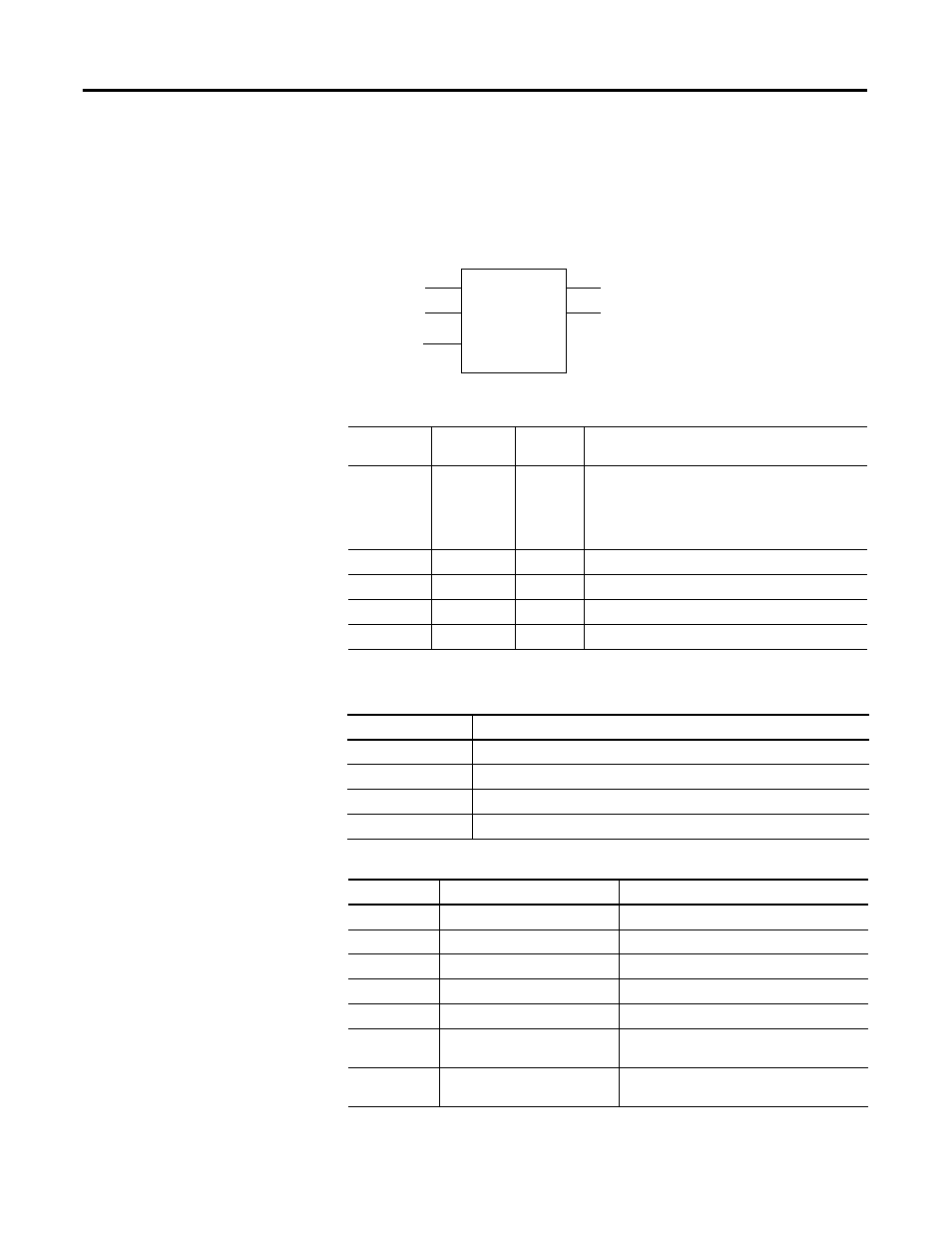

Datalog Function (DLG) Block
The datalogging function block lets a user program to write run-time global
values into the datalogging file in microSD card.
DLG Input and Output Parameters
Parameter
Parameter
Type
Data Type
Description
Enable
INPUT
BOOL
Datalogging write function enable.
On rising edge (that is, Enable value is triggered from
low to high), the function block executes. The
precondition for execution is that the last operation
has completed.
TSEnable
INPUT
BOOL
Date and timestamp logging enable flag.
CfgId
INPUT
USINT
Configured dataset (DSET) number (1…10).
Status
OUTPUT
USINT
Datalogging function block current status.
ErrorID
OUTPUT
UDINT
Error ID if DLG Write fails.
DLG Function Block Status
Status Code
Description
0
Datalogging IDLE status.
1
Datalogging BUSY status.
2
Datalogging COMPLETE SUCCEED status.
3
Datalogging COMPLETE ERROR status.
DLG Function Block Errors
Status Code
Name
Description
0
DLG_ERR_NONE
No error.
1
DLG_ERR_NO_SDCARD
microSD card is missing.
2
DLG_ERR_RESERVED
Reserved.
3
DLG_ERR_DATAFILE_ACCESS
Error accessing datalog file in microSD card.
4
DLG_ERR_CFG_ABSENT
Datalog configuration file is absent.
5
DLG_ERR_CFG_ID
Configuration ID is missing in datalog
configuration file.
6
DLG_ERR_RESOURCE_BUSY Same Configuration ID is used with other
datalog function block call at the same time
DLG
Enable
TSEnable
CfgId
Status
ErrorID
