SECCIÓN 3 – CHASIS Y BRAZOS DE TIJERA
3-52 – Elevador JLG – 3123414
Máquinas de EE. UU. de S/N 0200170585 a la fecha y
Máquinas de Bélgica de S/N 1200015159 a la fecha:
NOTA: Los siguientes procedimientos corresponden
exclusivamente a los modelos 2030ES/2630ES/
2646ES/3246ES.
PRECAUCIÓN
ASEGÚRESE DE DESCONECTAR LA BATERÍA CADA VEZ QUE
D E B A R E A L I Z A R U N T R A B A J O E N L O S M O T O R E S D E
T R A N S M I S I Ó N O E N E L C A B L E A D O D E L M O T O R D E
TRANSMISIÓN.

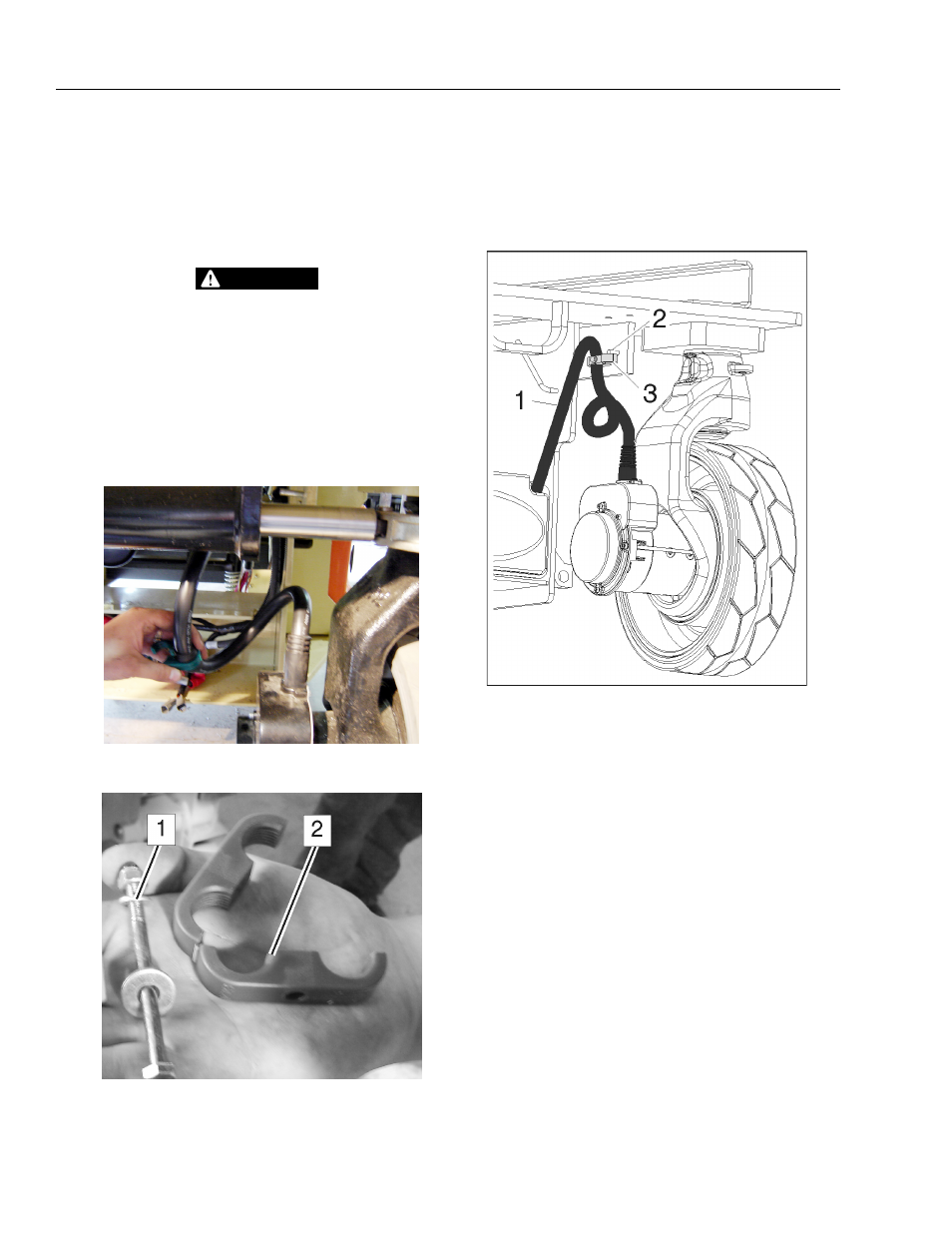

1. Oriente los cables de transmisión que van hacia
atrás hacia la parte posterior de la máquina. Doble
los cables hacia adelante, hacia el frente de la
máquina y, luego, hacia arriba y hacia atrás.
Coloque la abrazadera verde en el anillo de sujeción
como se muestra abajo.
2. Obtenga la abrazadera para cables y los herrajes.
3. Ajuste la abrazadera verde a la parte trasera de la
estructura con un perno, utilizando el orificio trasero que
realizó en el paso 4. Los pasadores de rodillos que se
insertaron en los orificios de más adelante funcionan
como tope, para evitar que gire la abrazadera.
NOTA: Cuando ajuste la abrazadera verde a la estructura
con el perno, coloque la arandela más grande contra
la abrazadera, en el exterior de la abrazadera.
4. Conecte los cables del motor de transmisión al
módulo de alimentación.
5. Coloque todos los cables dentro del compartimento
del módulo de alimentación e instale la cubierta.
6. Vuelva a conectar el enchufe del cable de la batería.
Encienda la máquina y accione la función de
transmisión, a fin de garantizar que los motores
funcionen correctamente.
1. Perno, arandelas y tuerca
2. Abrazadera para cables
1. Cable de transmisión
2. Pasador de rodillos
3. Abrazadera para
cables
