SECCIÓN 3 – CHASIS Y BRAZOS DE TIJERA
3123414
– Elevador JLG –
3-25
Ajuste y par de apriete de los pernos
Si se utiliza una llave de impacto neumática para apretar
los pernos, se debe prestar mucha atención para
asegurarse de que los pernos no se aprieten por encima
del par de apriete especificado.
Los siguientes pasos describen cómo ajustar y aplicar un
par de apriete a pernos o tornillos Allen en un círculo de
pernos.
1. Apriete bien el perno “A” (sin aplicar un par de apriete).
2. Diríjase al lateral opuesto del círculo de pernos y
apriete de forma similar el perno “B”.
3. Desplácese de forma entrecruzada alrededor del
círculo de pernos y apriete los pernos restantes.
4. Ahora utilice una llave de apriete para aplicar el par
de apriete especificado al perno “A”.
5. Siguiendo la misma secuencia, desplácese de forma
entrecruzada alrededor del círculo de pernos y aplique
el mismo par de apriete a los pernos restantes.
Herramientas de montaje
PERNO A
PERNO B
SUPERFICIE
MOLETEADA
4.000
UNA
4340 STL
- HDN - SACAR
A
RC 34-37
250
6,250
DIÁ.
1,500
DIÁ.
6,750
DIÁ.
4.125
8.375

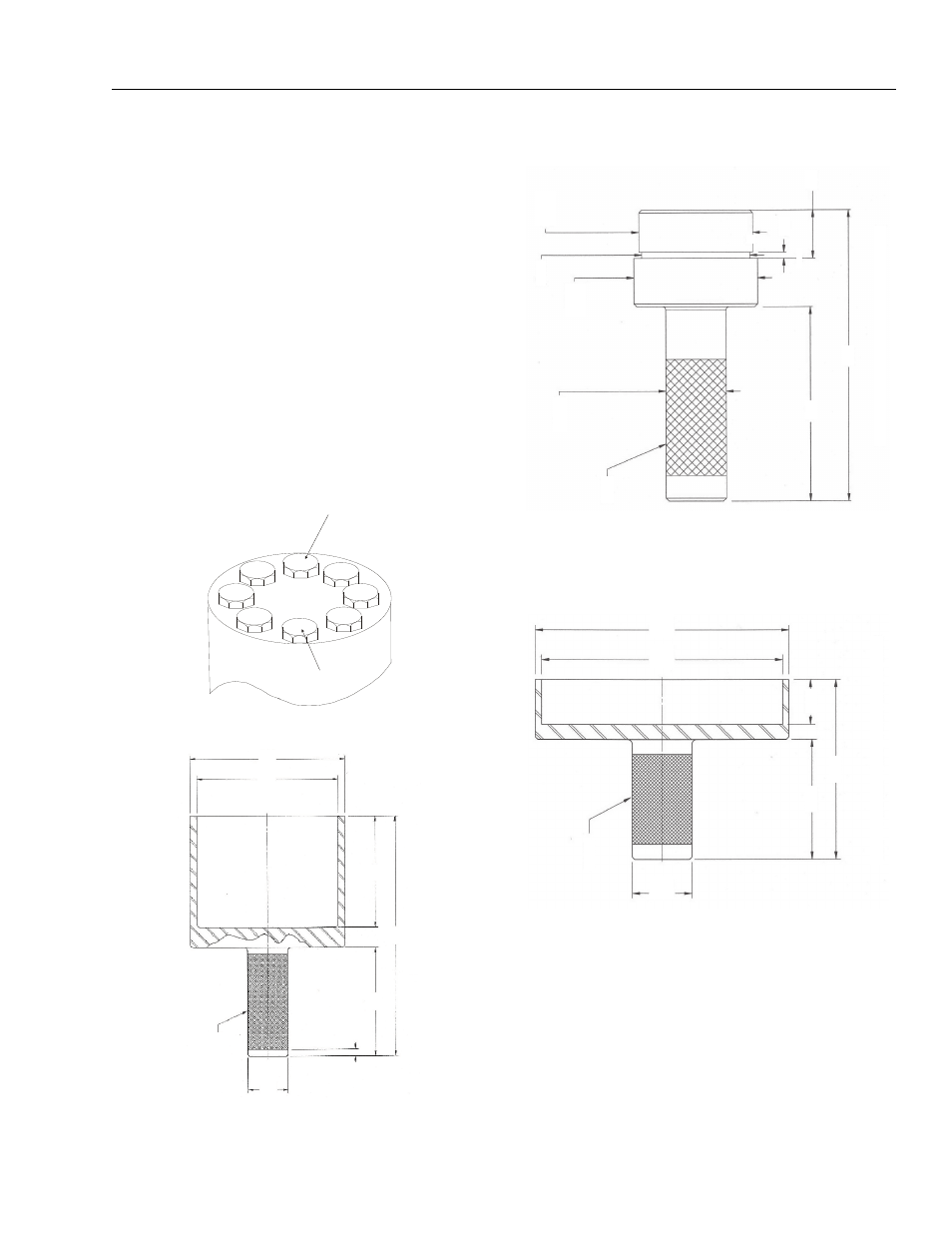

Figura 3-21. Herramienta de montaje 1
UNA
- MSTL
4340 STL
- HDN - SACAR
A
RC 34-37 - PERFORAR
SUPERFICIE
MOLETEADA
Ø1,250
4.00
6.00
1.00
.125
G
G
Ш2,24
Ш 2,570
2,565
Ш 2,360
2,355
Figura 3-22. Herramienta de montaje 2
UNA
- 4140 STL
- HDN - SACAR
A
R “C” 45-50
SUPERFICIE
MOLETEADA
6,062
DIÁ.
6,375
DIÁ.
1,500
DIÁ.
3.000
4.500
1.125
Figura 3-23. Herramienta de montaje 3
