SECCIÓN 3 – CHASIS Y BRAZOS DE TIJERA
3-6 – Elevador JLG – 3123414
Procedimiento de liberación manual
NOTA: Solo corresponde a:
Máquinas de EE. UU. anteriores a S/N 0200118041,
Máquinas de Bélgica anteriores a S/N 1200001487.
En caso de que se produzca una pérdida de alimentación,
se accionará el freno de estacionamiento como medida de
seguridad. Si fuera necesario remolcar o empujar la
máquina hasta un área en la que puedan realizarse las
tareas de mantenimiento o recargarse, el operador deberá
liberar manualmente los frenos de estacionamiento. El
siguiente procedimiento indica cómo hacerlo.
ADVERTENCIA
S I L A M Á Q U I N A S E E N C U E N T R A E N U N A S U P E R F I C I E
INCLINADA, DEBEN BLOQUEARSE CORRECTAMENTE LAS
RUEDAS ANTES DE LIBERAR MANUALMENTE LOS FRENOS. LA
I N O B S E R V A N C I A D E E S T A M E D I D A P U E D E P R O V O C A R
LESIONES O, INCLUSO, LA MUERTE.
1. Extraiga los 3 pernos de la cubierta del freno de la
parte trasera del motor.
2. Extraiga la cubierta del freno.
3. Ubique los 2 pernos de liberación que están
almacenados en la tapa del extremo del motor.
4. Extraiga estos pernos e insértelos en los dos
orificios de la caja del freno.
5. Apriete los pernos para liberar el freno.
6. Repita este procedimiento con la transmisión de la
otra rueda.
PRECAUCIÓN
DEBEN EXTRAERSE LOS PERNOS DE LIBERACIÓN DE LA CAJA
DEL FRENO LUEGO DE REMOLCAR O EMPUJAR LA MÁQUINA A
L A U B I C A C I Ó N P A R A R E A L I Z A R L A S T A R E A S D E
MANTENIMIENTO. NO ES POSIBLE ACCIONAR LOS FRENOS
CON LOS PERNOS DE LIBERACIÓN EN LA CAJA DEL FRENO.
E S T O H A R Á Q U E L A M Á Q U I N A G I R E C U A N D O E S T Á
ESTACIONADA EN UNA SUPERFICIE INCLINADA.

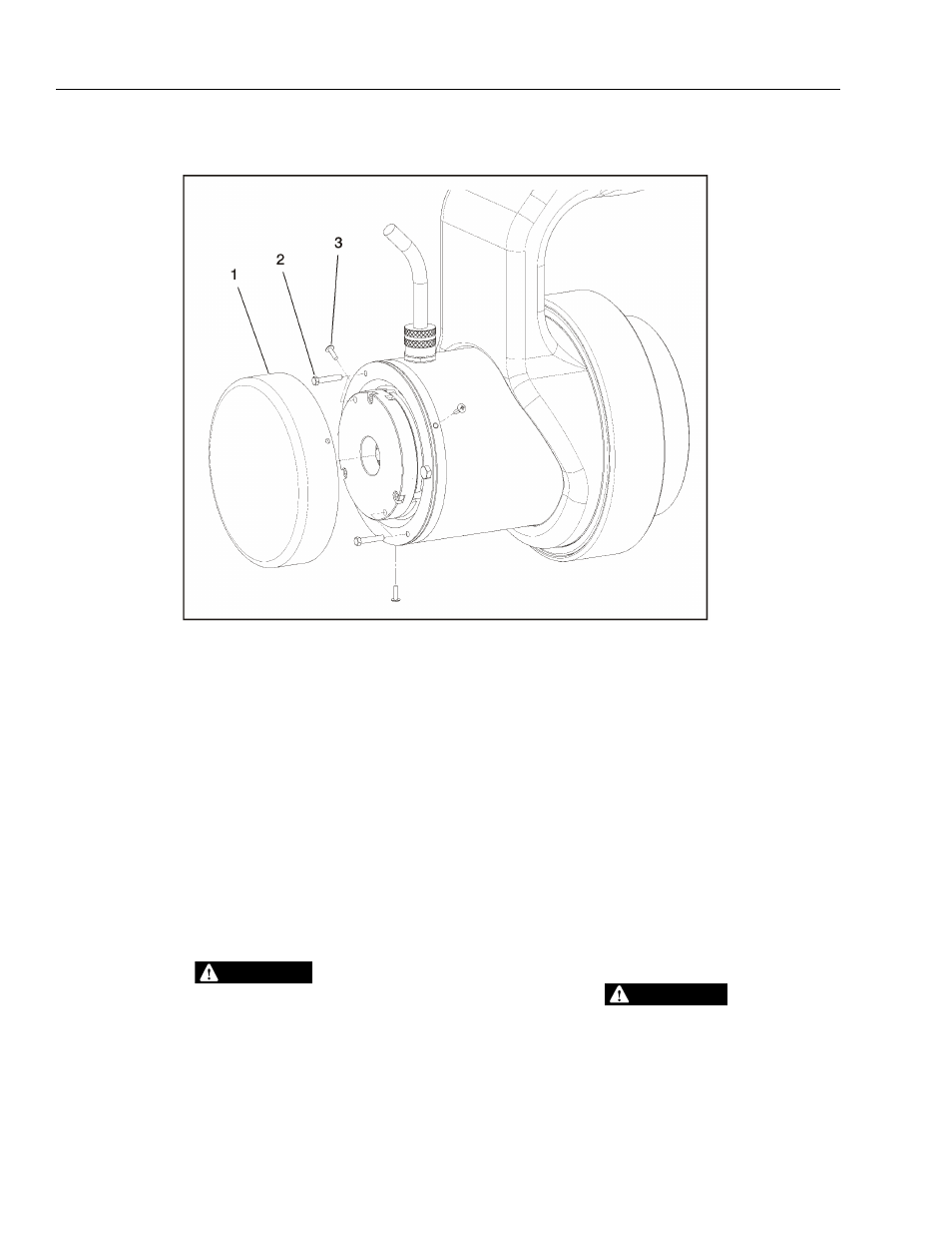

1. Cubierta del freno
2. Pernos de liberación
3. Pernos de la cubierta del freno
Figura 3-5. Procedimiento de liberación
