SECCIÓN 7 – INFORMACIÓN Y ESQUEMAS ELÉCTRICOS GENERALES
3123414 – Elevador JLG – 7-41

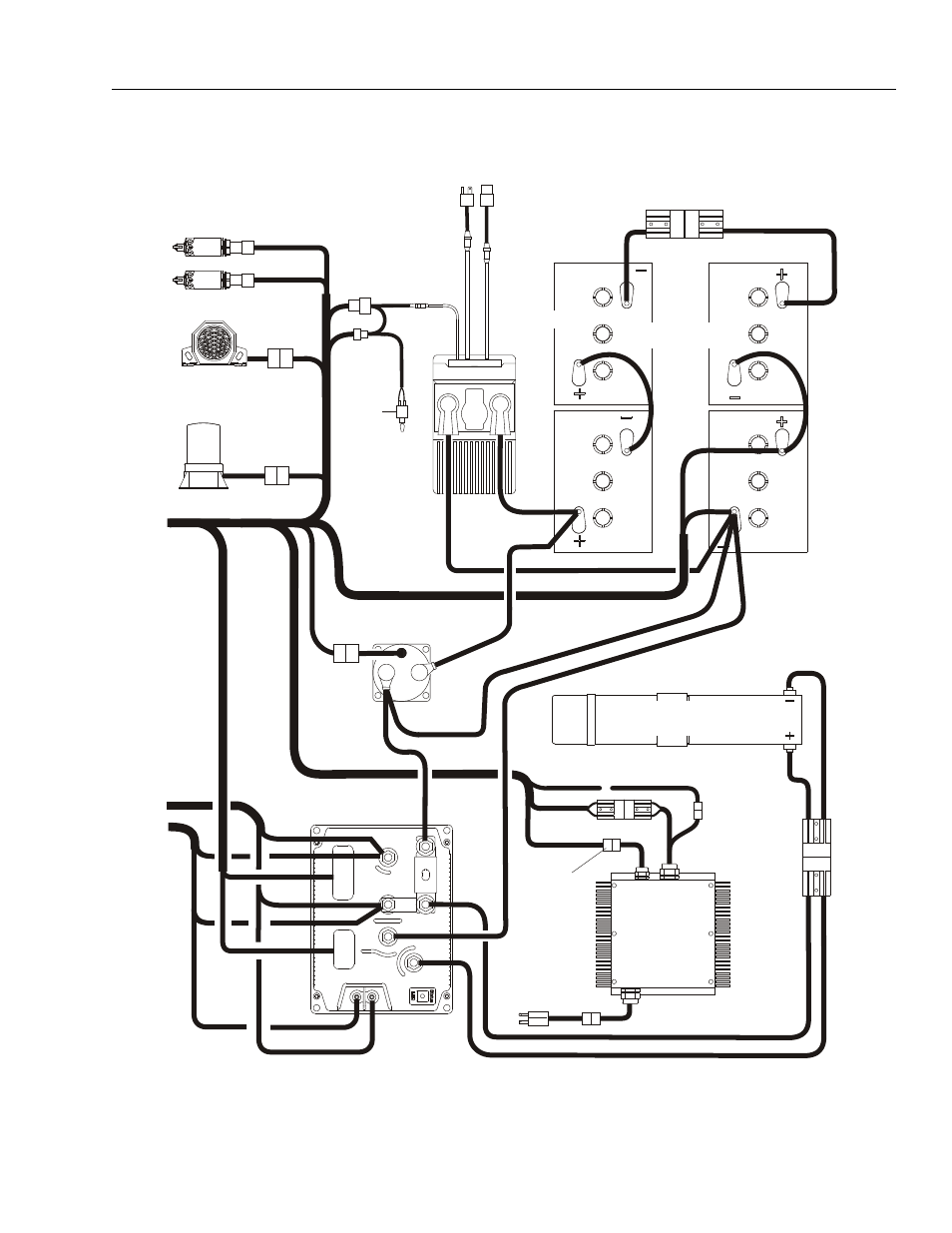

Figura 7-39. Componentes eléctricos – (Máquinas con módulo de alimentación 1001092456) –
Hoja 2 de 2
NOTA: ESTA ILUSTRACIÓN UTILIZADA CON EL MÓDULO DE ALIMENTACIÓN 1001092456
INTERRUPTORES
DE PROTECCIÓN
CONTRA BACHES
DESCONEXIÓN DE BATERÍA
BATERÍAS
ALARMA
BALIZA
RELÉ DEL CONTACTOR
(ALIMENTACIÓN)
BOMBA/MOTOR/DEPÓSITO
CARGADOR
DE BATERÍA
*
J1
J2
–B
+BF1
+BF2
F2 F1
+B
–T
–P
MÓDULO DE ALIMENTACIÓN
1001092456
INTERRUPTOR
DE POTENCIA
DEL INVERSOR
CARGADOR
DE BATERÍA/
INVERSOR
*NOTA: ESTA CONEXIÓN SOLO SE UTILIZA CUANDO SON NECESARIAS LAS OPCIONES DE INTERRUPTOR DE PIE O DE SEGURO
INTERNO DE BATERÍA CARGADA.
