6

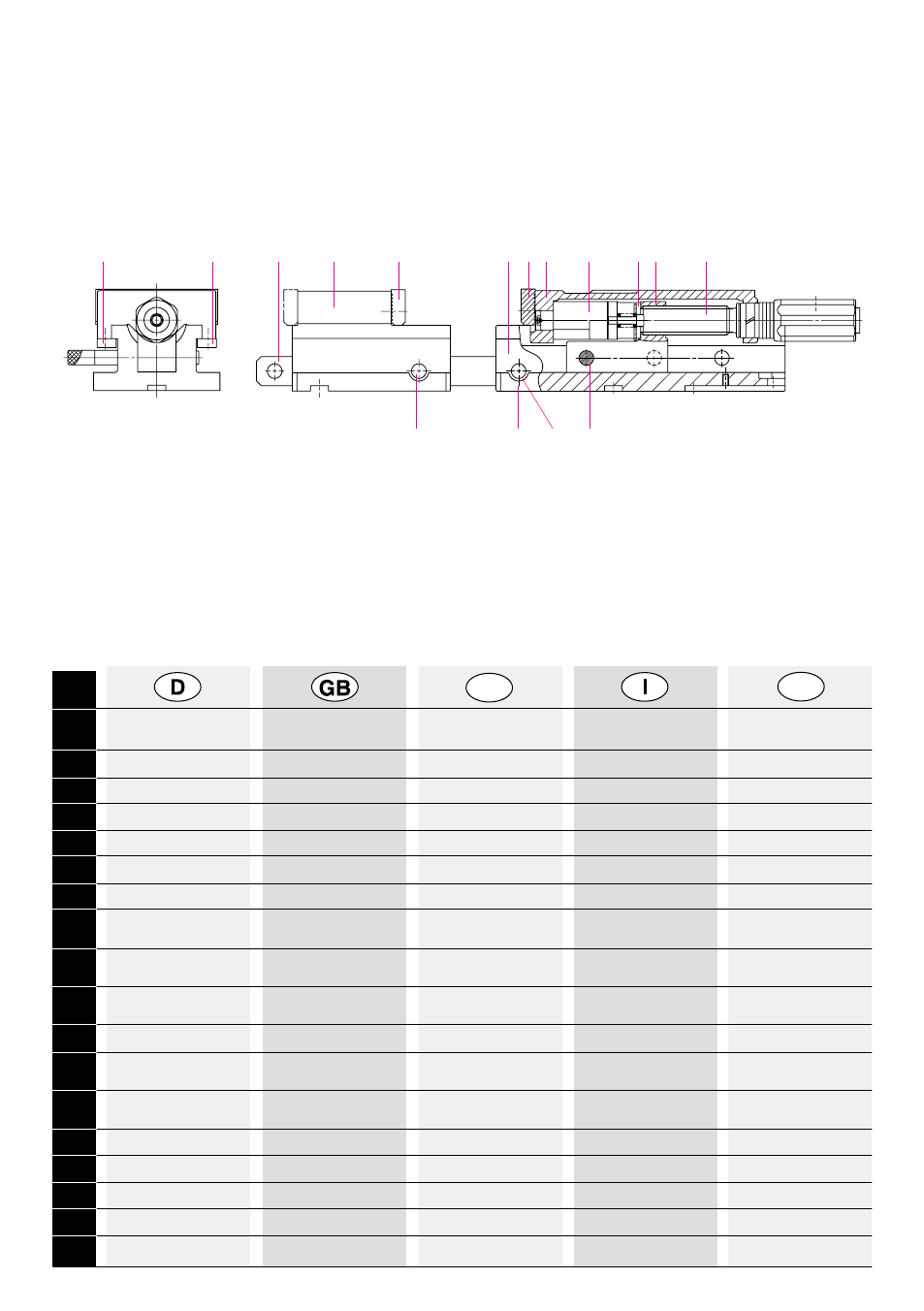

Der Schraubstock RBG mit seinen wichtigsten Einzelteilen
RBG vices and their most important components – L’étau RBG avec ses principales pièces constitutives
La morsa RBG con i suoi particolari principali – La mordaza RBG con sus componentes más importantes
Pos.
E F
Bewegliche Movable jaw assy Mors mobile, compl. Ganascia mobile Mordaza móvil, compl.
Spannbacke, komplett completa
01 Grundkörper Body Corps de base Corpo Cuerpo base
02 Bewegliche Spannbacke Movable jaw Mors mobile Ganascia mobile Mordaza móvil
03 Spindel, komplett Screw spindle assy Vis de commande, compl. Asta filettata, completa Husillo, completo
04 Normalbacke SGN SGN standard jaw Mors normal SGN Ganascia standard SGN Mordaza normal SGN
05 Hydraulik Einheit, kompl. Hydraulik unit assy Unité hydraulique, compl. Unità idraulica, completa Unidad hidráulica, compl.
06 Absteckbolzen Location pin Broche d’indexation Divisore Pasador
07 Führungsleiste links Left gib Lardon de Guida lato sinistro Regleta guía izquierda
guidage à gauche
08 Führungsleiste rechts Right gib Lardon de Guida lato destro Regleta guía derecha
guidage à droite
09 Spindelmutter Screw spindle nut Ecrou de la vis de Madrevite Tuerca del husillo
commande
10 Klammer Cramp Agrafe Fermaglio Pinza
11 Federndes Druckstück Spring plunger Ressort de pression Tassello di spinta molle- Pieza de prisón con
(nur Größe 4+5) (only size 4+5) (seulement réf. 4+5) ggiato (solo grand. 4+5) muelles (solo tam. 4+5)
Feste Spannbacke Stationary jaw assy Mors fixe, compl. Ganascia fissa, Mordiente fija, compl.
komplett completa
10/1 Feste Backe Stationary jaw Mors fixe Ganascia fissa Mordiente fija
10/2 Absteckleiste Connecting bar Barre d’accrockage Barra di collegamento Regleta
10/3 Absteckbolzen Location pin Broche d’indexation Divisore Pasador
10/4 Normalbacke SGN SGN standard jaw Mors normal SGN Ganascia standard SGN Mordaza normal SGN
10/5 Absteckbolzen Location pin Broche d’indexation Divisore Pasador
7 8 10/2 10/1 10/4
10/3 6
1 4 2 5 10 3
10/5 11
9
Feste Spannbacke komplett – Stationary jaw assy
Mors fixe, compl. – Ganascia fissa, completa
Mordiente fija, compl.
Bewegliche Spannbacke komplett – Movable jaw assy
Mors mobile, compl. – Ganascia mobile, completa
Mordaza móvil, compl.
