38
Housing
Flange
Cup spring assembly
Shoulder screw
Washer
Usit ring
Filister head screw
U-shaped sealing ring
Parallel pin
Cup spring
Guide band
only size 6+7:
Supporting disk
Primary piston
U-shaped sealing ring
Fillister head screw
Carter
Bride
Paquet de ressorts
Belleville complet
Vis à embase
Rondelle
Bague Usit
Vis à tête cylindrique
Joint en U à lèvres
Axe cylindrique
Rondelles Belleville
Bande de guidage
seulement référence 6+7:
Rond. pour bague de frein
Piston primaire
Joint en U à lèvres
Vis à tete cylindrique
Involucro
Flangia
Insieme completo di
molle a tazza
Viti dell’attacco
Ranella
Rosetta
Vite a testa cilindrica
Guarnizione con scanalatura
Spina cilindrica
Molle a tazza
Elemento guida
esclusivamente misura 6 + 7:
Ralla di sostegno
Pistone primario
Guarnizione con scanalatura
Vite a testa cilindrica
Caja
Brida
Paquete de resortes
de disco compl.
Tornillo con cuello
Arandela
Anillo Usit
Tornillo colíndrico
Anillo ranurado
Pasador cilíndrico
Resortes de disco
Cinta de guía
sólo tamaño 6+7:
Arandela de apoyo
Pistón primario
Anillo ranurado
Tornillo cilíndrico
Gehäuse
Flansch
Tellerfederpaket
Ansatzschraube
Scheibe
Usit-Ring
Zylinderschraube
Nutring
Zylinderstift
Tellerfedern
Führungsband
nur Größe 6+7:
Stützscheibe
Primärkolben
Nutring
Zylinder-Schraube

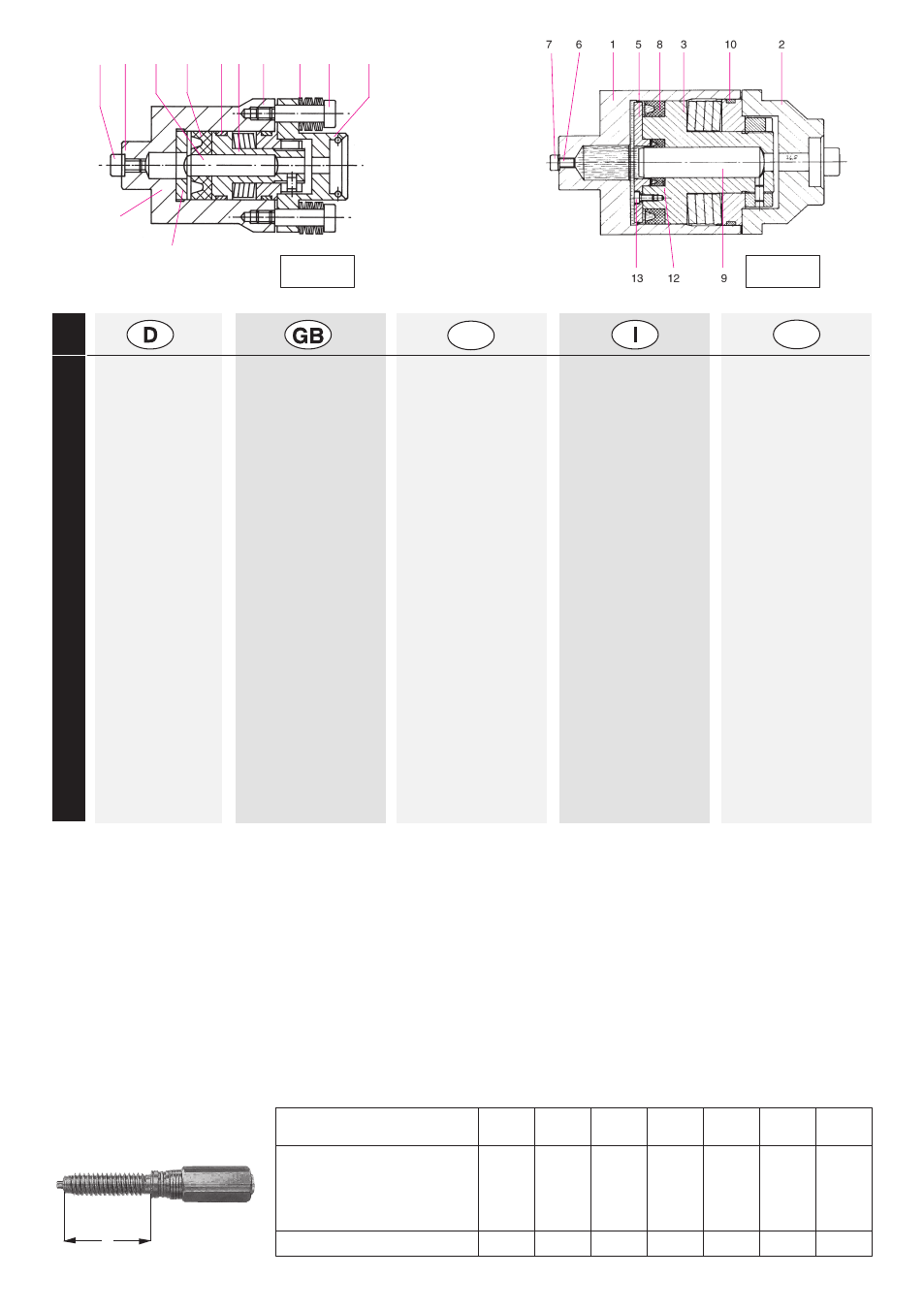

11.4 Spindel für RBA, RB, RBG
Screw spindle for RBA, RB, RBG – Vis de commande pour RBA, RB, RBG
Asta filettata per RBA, RB, RBG – Husillo para RBA, RB, RBG
11.5 Spindel, komplett
Screw spindle, complete assembly – Vis de commande, complète
Asta filettata, completa – Husillo, completa
Größe – Size 1 2 3 4 5 6 7
Référence – Misura – Tamaño
Kontrollmaß
Reference dimension
Cote de contrôle L 91 99 116 151 182 224 224
Misura di controllo
Medida de control
Ident-Nr. 134185 134186 134187 134188 134189 142323 142323
7 6 1 5 8 3 10 2
13 12 9
Gr. 1-5 Gr. 6+7
E F
Pos.
4
5
2
3
1
8
6
7
9
10
11
12
13
5
9
L
7 9 8 11 3 11 10 4 2
5
1
6
