DS2151Q
022697 36/46

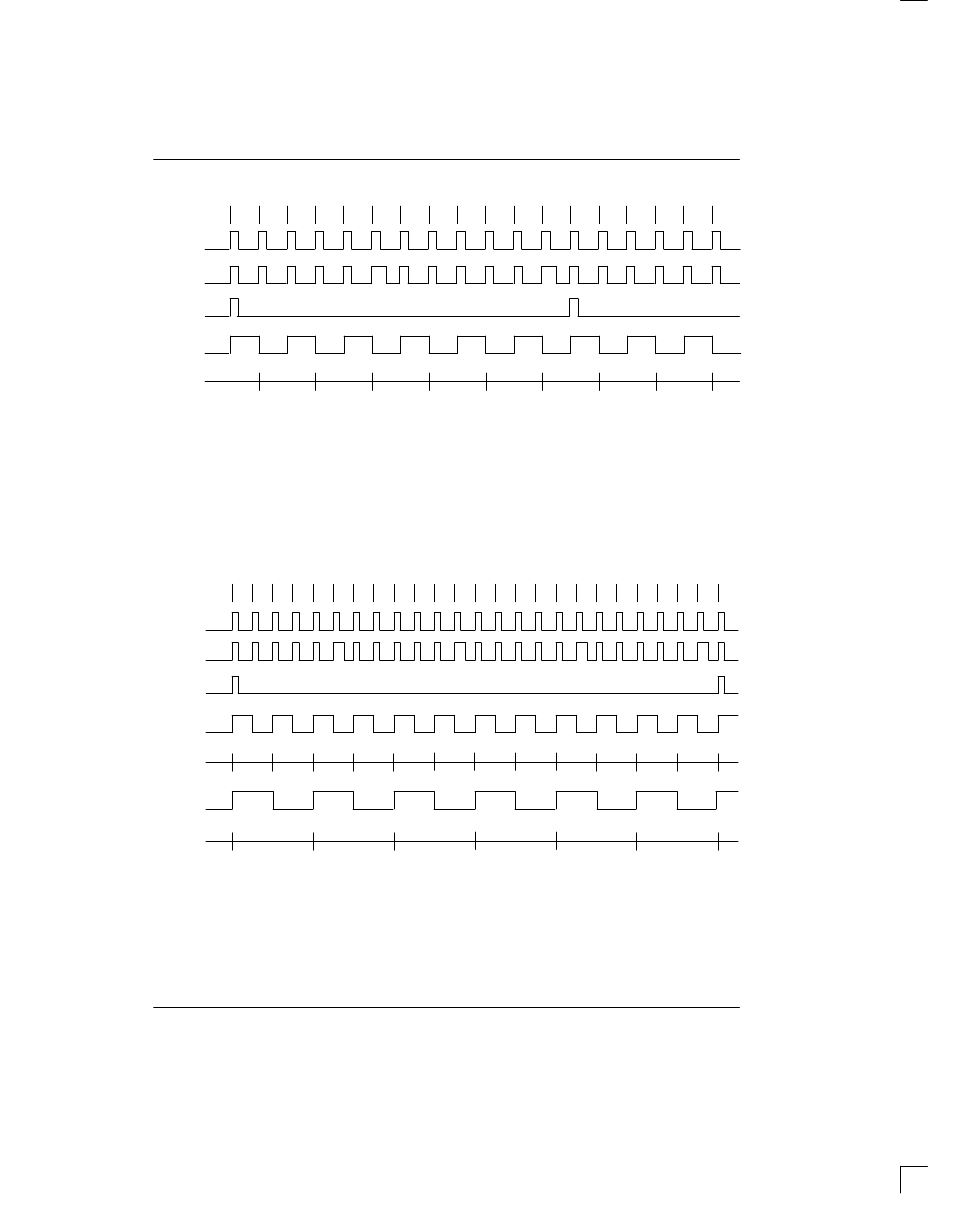

TRANSMIT SIDE D4 TIMING Figure 13–6
1
2
3
4
5
6
7
8
9
10
11
12
1
2
3
4
5
FRAME#
TSYNC
1
TSYNC
2
TSYNC
3
TLCLK
TLINK
4
NOTES:
1. TSYNC in the frame mode (TCR2.3=0) and double-wide frame sync is not enabled (TCR2.4=0).
2. TSYNC in the frame mode (TCR2.3=0) and double-wide frame sync is enabled (TCR2.4=1).
3. TSYNC in the multiframe mode (TCR2.3=1).
4. TLINK data (S–bit) is sampled during the F–bit position of even frames for insertion into the outgoing T1
stream when enabled via TCR1.2.
TRANSMIT SIDE ESF TIMING Figure 13–7
FRAME#
TSYNC
1
TSYNC
2
TSYNC
3
TLCLK
4
TLINK
5
TLCLK
6
TLINK
7
1
2
3
4
5
6
7
8
9
10
11
12 13 14
15 16
17 18 19 20 21 22 23 24
NOTES:
1. TSYNC in the frame mode (TCR2.3=0) and double-wide frame sync is not enabled (TCR2.4=0).
2. TSYNC in the frame mode (TCR2.3=0) and double-wide frame sync is enabled (TCR2.4=1).
3. TSYNC in the multiframe mode (TCR2.4=1).
4. ZBTSI mode disabled (TCR2.5=0).
