90 fr | Conseils d'installation/de configuration Détecteur de fumée pour conduits
F.01U.033.733 | 5.0 | 2011.11 Guide d'installation Bosch Sicherheitssysteme GmbH
3 Conseils d'installation/de
configuration
3.1 Conditions préalables
Le détecteur de fumée pour conduits FAD-420-HS-EN est conçu
pour une utilisation dans les systèmes de ventilation présentant
des vitesses d'air comprises entre 1,5 et 20 m/s.
Vérifiez les spécifications du système de ventilation avant
l'installation afin de vous assurer que les valeurs spécifiées sont
respectées.
En cas de doute, mesurez la vitesse de l'air dans le conduit à
l'aide d'un dispositif de mesure du débit d'air.
3.2 Position d'installation
Évitez de procéder à l'installation à proximité de conduits
présentant des espaces sans circulation d'air ou des zones de
turbulence.
Les turbulences se produisent principalement à proximité des
brides et sections de raccord, des coudes serrés et des
conduits longs et droits.

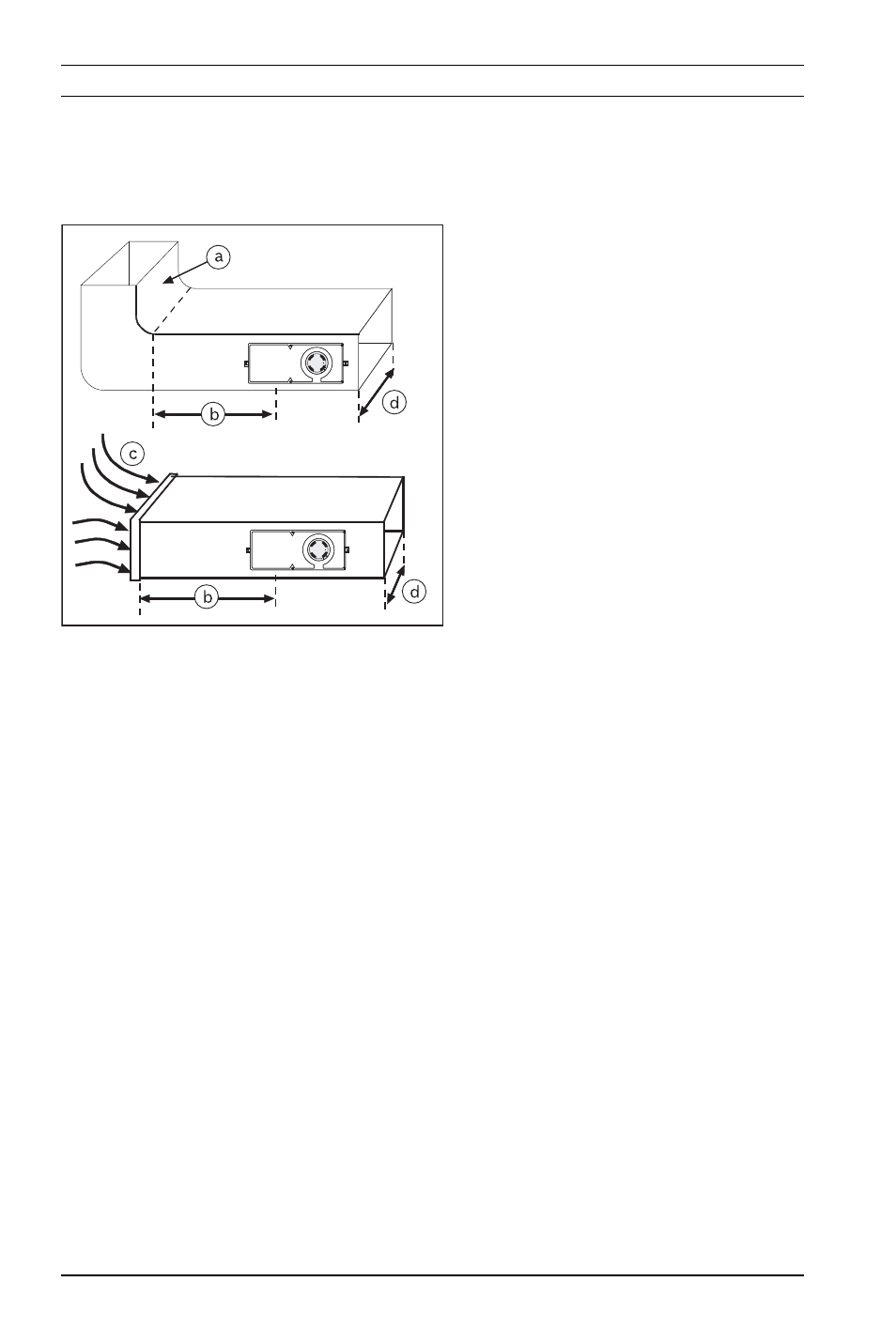

Figure 3.1 Position d'installation type
N° Description
a Coude ou autre défaillance
du débit d'air
b Au moins 3 x d
c Turbulence via le coude (a)
d Largeur du conduit de
ventilation
