6 Configuración
6.1 Configuración integrada
* Ajuste predeterminado
6.2 Comprobación del flujo de aire
Opcional:
Para asegurarse de que el sistema funciona correctamente,
compruebe que la velocidad del aire permite establecer una
presión diferencial suficiente en el dispositivo. Esto se puede
llevar a cabo mediante un manómetro. La lectura de la
velocidad de aire del conducto debe estar entre 1,5 m/s y
20 m/s. La presión diferencial entre los tubos de muestras
debe estar comprendida en los siguientes rangos:

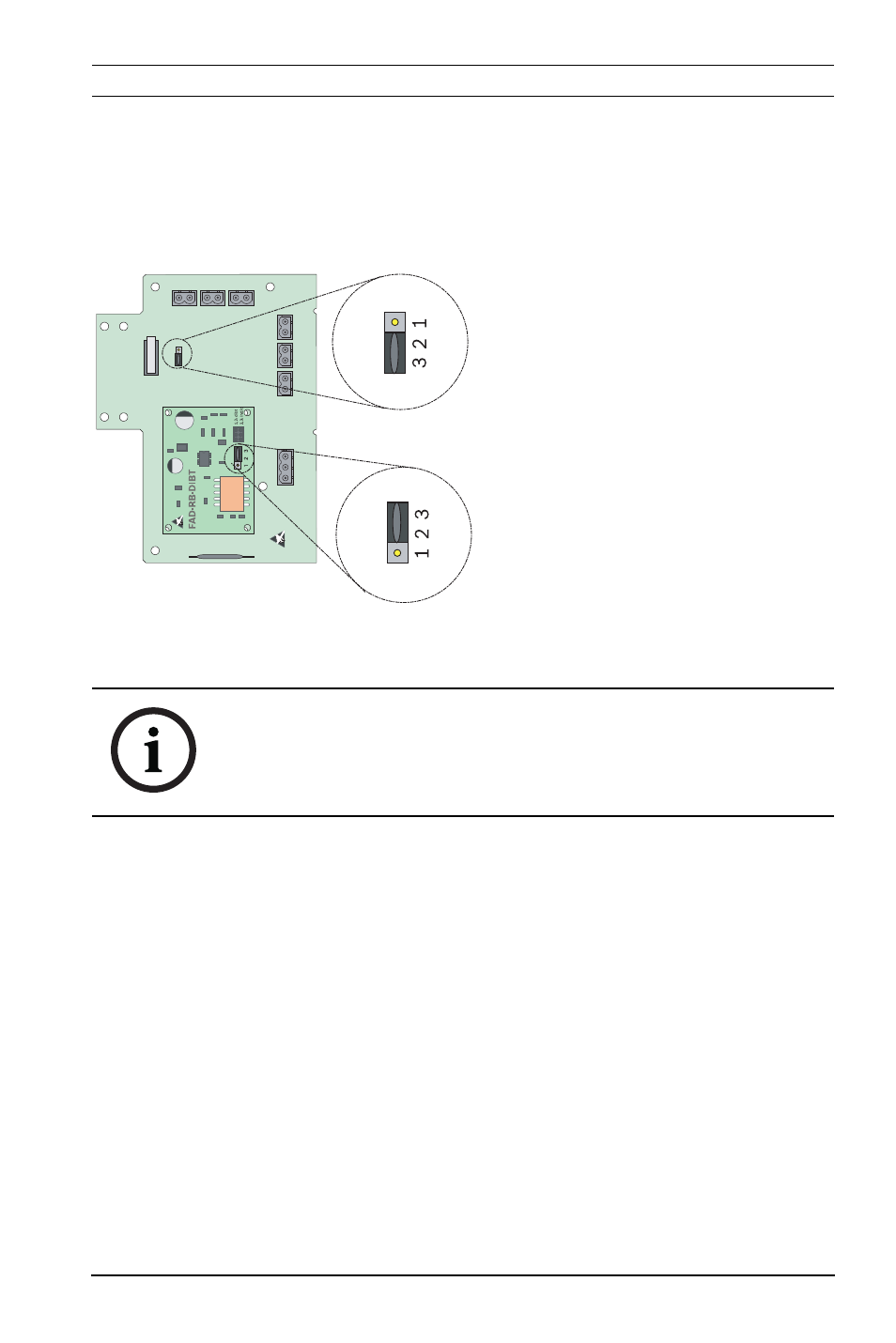

Placa de conexión FAD-420-HS-EN
N.º
Configuración
2-3 Contacto de sabotaje
desactivado*
1-2 Contacto de sabotaje
activado
Placa de relé FAD-RB-DIBT
N.º
Configuración
1-2 El relé se desactiva si no hay
alimentación o se activa el
punto C del detector.
2-3 El relé se activa al activarse
el punto C del detector.
¡NOTA!
Ajuste la sensibilidad del detector mediante el software de
programación del panel de control.
Consulte la ayuda en línea del software.
