5 Conexión

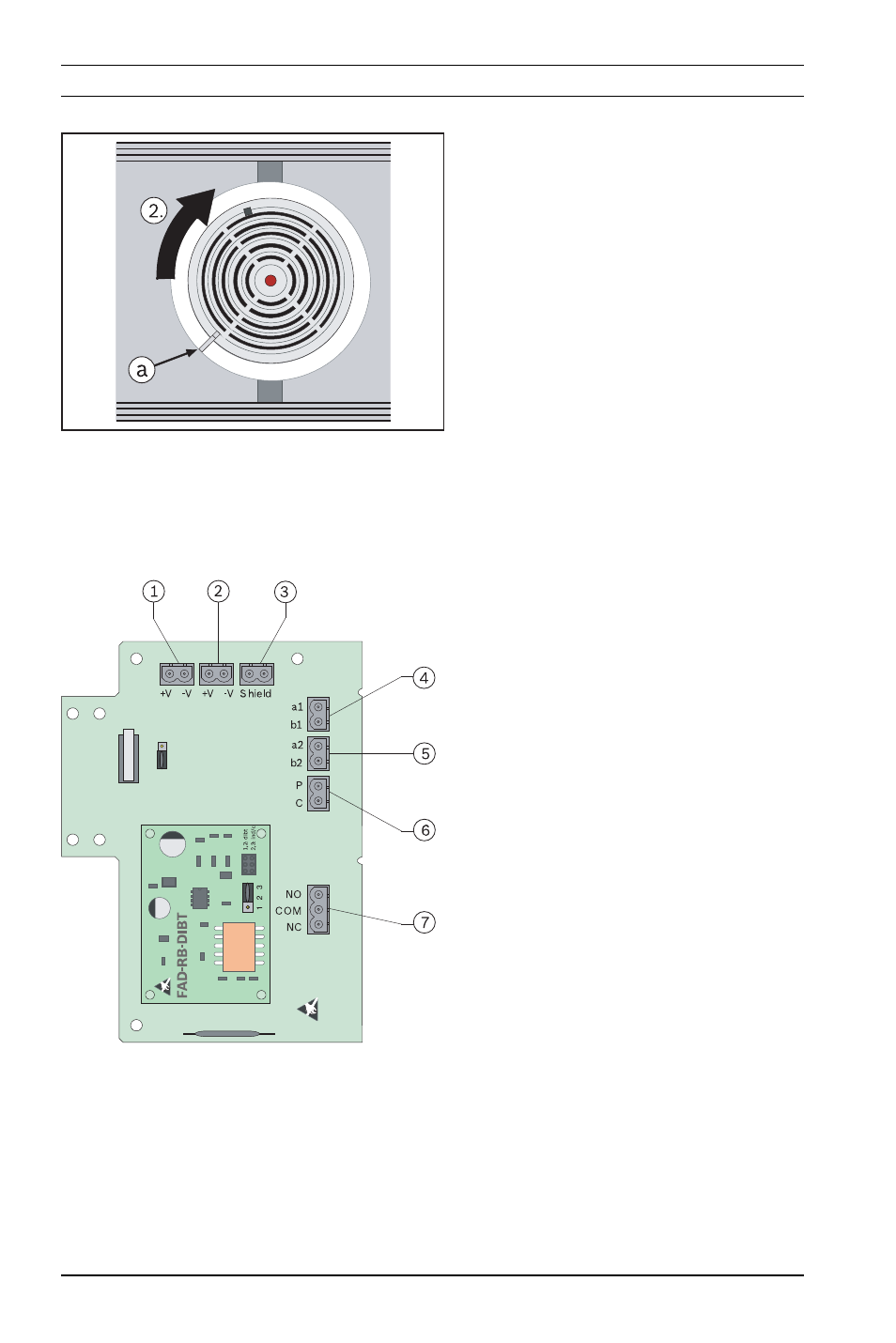

Figura 4.16 Bloqueo del detector en la
base
N.º Descripción
a Marca para la posición
correcta del detector
Pos. Descripción
1 + 2 Conexiones para dar
continuidad a la fuente de
alimentación auxiliar
3 Cable apantallado
(entrante/saliente)
4 LSN de entrada
5 LSN de salida
6 Indicación de alarma externa
(sólo se puede utilizar si no
hay ninguna placa de relé
FAD-RB-DIBT instalada)
7 Contactos de relé
(sólo se pueden utilizar si
hay una placa de relé FAD-
RB-DIBT instalada)
Capacidad máxima de los
contactos: 2 A a 30 V CC
