72 es | Descripción del producto
Detector para conductos de
F.01U.033.733 | 5.0 | 2011.11 Guía de instalación Bosch Sicherheitssysteme GmbH

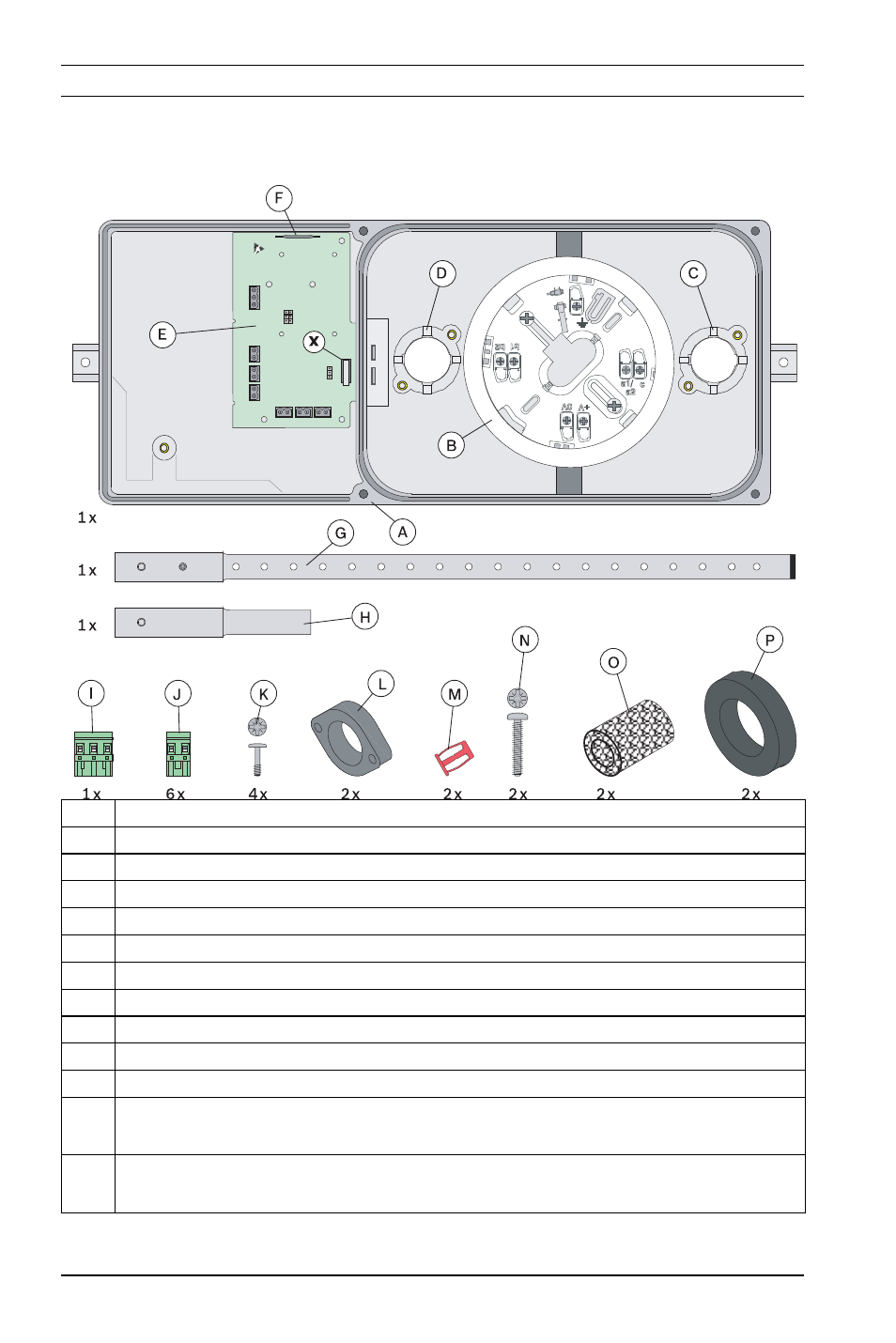

2 Descripción del producto
Pos. Descripción
A
Carcasa del detector del conducto de ventilación
A Base del detector de humos FAD-O420
C Abrazadera de montaje del tubo de ventilación
D Abrazadera de montaje del tubo de muestras
E Placa de conexión
F Interruptor reed para puentear el contacto de sabotaje (x)
G Tubo de muestras
H Tubo de ventilación
G Conector de 3 polos
J Conector de 2 polos
K Tornillos 8-32 x 9/16 pulg. para instalar las abrazaderas de
sujeción (L)
L Abrazaderas de sujeción para el tubo de muestras y el tubo de
ventilación
