40 el | Σημειώσεις εγκατάστασης/διαμόρφωσης Ανιχνευτής καπνού για αεραγωγούς
F.01U.033.733 | 5.0 | 2011.11 Εγχειρίδιο εγκατάστασης Bosch Sicherheitssysteme GmbH
3 Σημειώσεις εγκατάστασης/
διαμόρφωσης
3.1 Προϋποθέσεις
Ο Ανιχνευτής καπνού αεραγωγού FAD-420-HS-EN είναι
σχεδιασμένος για χρήση σε συστήματα εξαερισμού με ταχύτητες
αέρα από 1,5 m/s έως 20 m/s.
Πριν από την εγκατάσταση, ελέγξτε τις προδιαγραφές του
συστήματος εξαερισμού, ώστε να διασφαλίσετε την τήρηση των
προβλεπόμενων ορίων.
Σε περίπτωση που έχετε οποιαδήποτε αμφιβολία,
χρησιμοποιήστε μια συσκευή μέτρησης ροής αέρα, για να
M Παξιμάδια επέκτασης #10-24 για την τοποθέτηση του πλαισίου στον
αεραγωγό
N Βίδες #10-24 x 1 in. για την τοποθέτηση του πλαισίου στον αεραγωγό
O Φίλτρα αέρα για το σωλήνα δειγματοληψίας και το σωλήνα εξαερισμού
P Δακτύλιοι στεγανοποίησης από αφρώδες ελαστικό
x Διακόπτης προστασίας από παραβίαση για παρακολούθηση μη
εξουσιοδοτημένου ανοίγματος του περιβλήματος
Θέση Περιγραφή

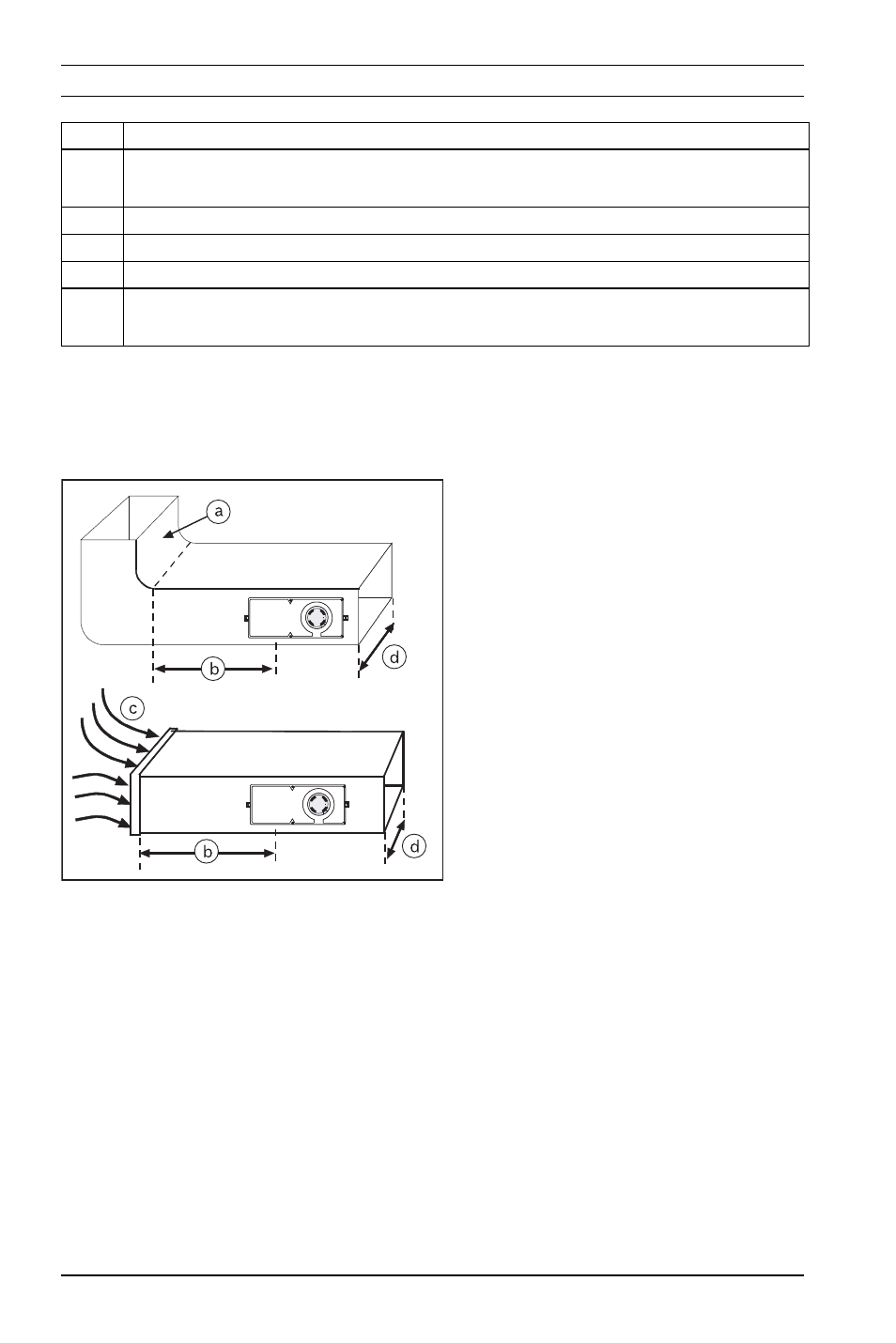

Εικόνα 3.1 Τυπική θέση εγκατάστασης
Αρ. Περιγραφή
a
Καμπή ή άλλη καθυστέρηση στη ροή
αέρα
b Τουλάχιστον 3 x d
c Αναταράξεις μέσα από την καμπή (a)
d Πλάτος αεραγωγού
