Lüftungskanalmelder Konfiguration | de 33
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
6 Konfiguration

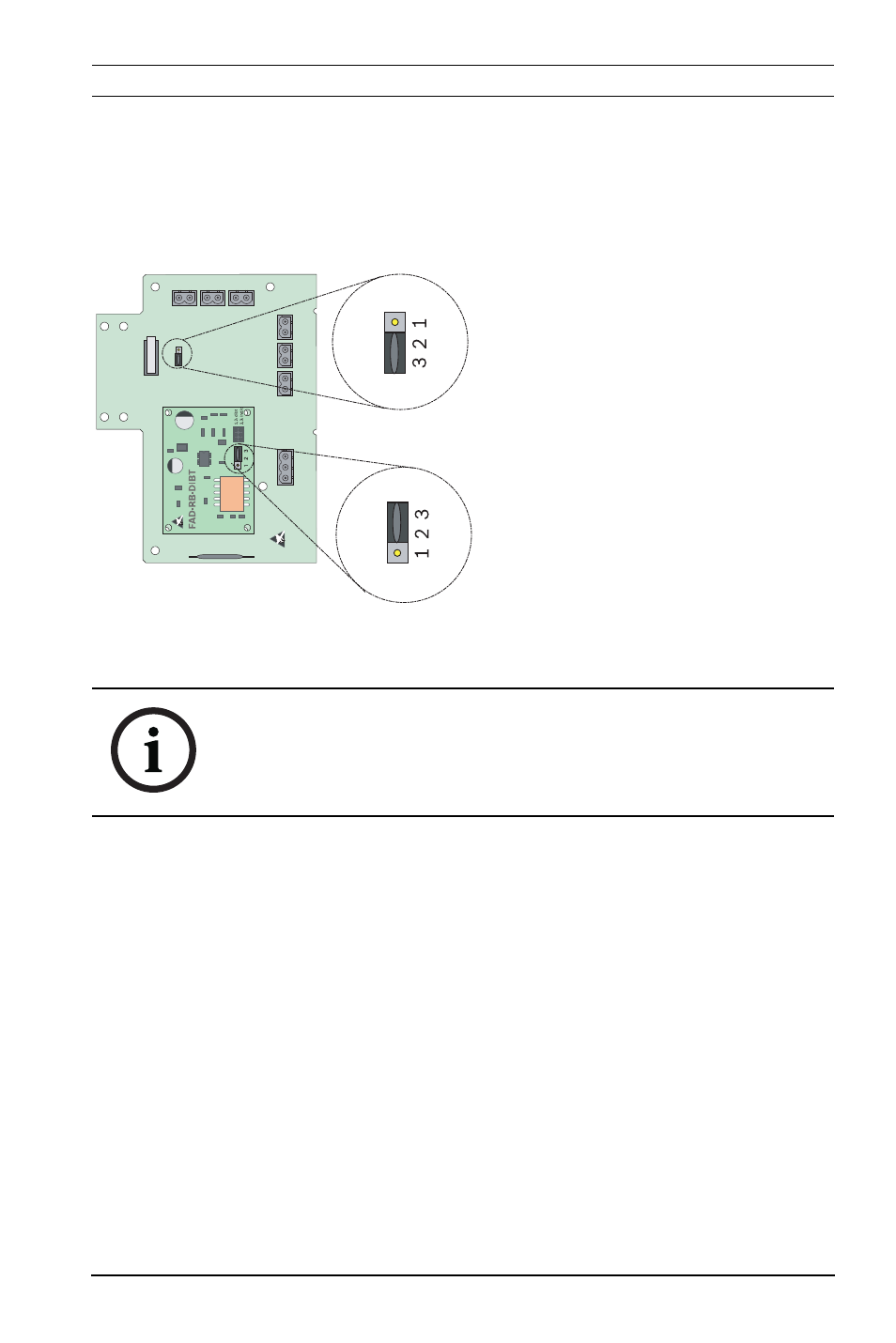

6.1 Brückenbelegung
* Auslieferzustand
6.2 Überprüfung des Luftstroms
Optional:
Überprüfen Sie, dass durch die Luftgeschwindigkeit sich ein
ausreichender Differenzdruck im Gerät einstellt, um die
korrekte Funktion des Systems zu gewährleisten. Verwenden
Sie zu diesem Zweck ein Manometer. Die Luftgeschwindigkeit
im Kanal sollte zwischen 1,5 m/s und 20 m/s liegen. Die
Druckdifferenz zwischen den Entnahmerohren muss sich in
folgendem Bereich befinden:
FAD-420-HS-EN Anschlussplatine
Nr.
Konfiguration
2-3 Deckelkontakt deaktiviert*
1-2 Deckelkontakt aktiviert
FAD-RB-DIBT Relaisplatine
Nr.
Konfiguration
1-2 Relais fällt ab wenn
Spannung fehlt und / der
wenn der C-Punkt des
Melders angesteuert wird.
2-3 Relais zieht an wenn der
C-Punkt des Melders
angesteuert wird.
HINWEIS!
Stellen Sie die Empfindlichkeit des Melders mit der
Programmiersoftware der Zentrale ein.
Beachten Sie hierzu die Onlinehilfe der Software.
