Lüftungskanalmelder Planungshinweise | de 23
Bosch Sicherheitssysteme GmbH Installationsanleitung F.01U.033.733 | 5.0 | 2011.11
3 Planungshinweise
Pos. Beschreibung
A
Lüftungskanal-Meldergehäuse
B Meldersockel für den FAD-O420 Rauchmelder
C Montageflansch für Abluftrohr
D Montageflansch für Entnahmerohr
E Anschlussplatine
F Reedschalter zum Überbrücken des Deckelkontakts (x)
G Entnahmerohr
H Abluftrohr
I Anschlussstecker 3-polig
J Anschlussstecker 2-polig
K #8-32 x 9/16 in. Schrauben zum Montieren der
Befestigungsflansche (L)
L Befestigungsflansche für Entnahmerohr und Abluftrohr
M #10-24 Spreizmutter zur Gehäusemontage am Lüftungskanal
N #10-24 x 1 in. Schrauben zur Gehäusemontage am Lüftungskanal
O Luftfilter für Entnahmerohr und Abluftrohr
P Schaumgummi-Dichtungsringe
x Deckelkontakt zur Überwachung des Deckels auf unzulässiges Öffnen

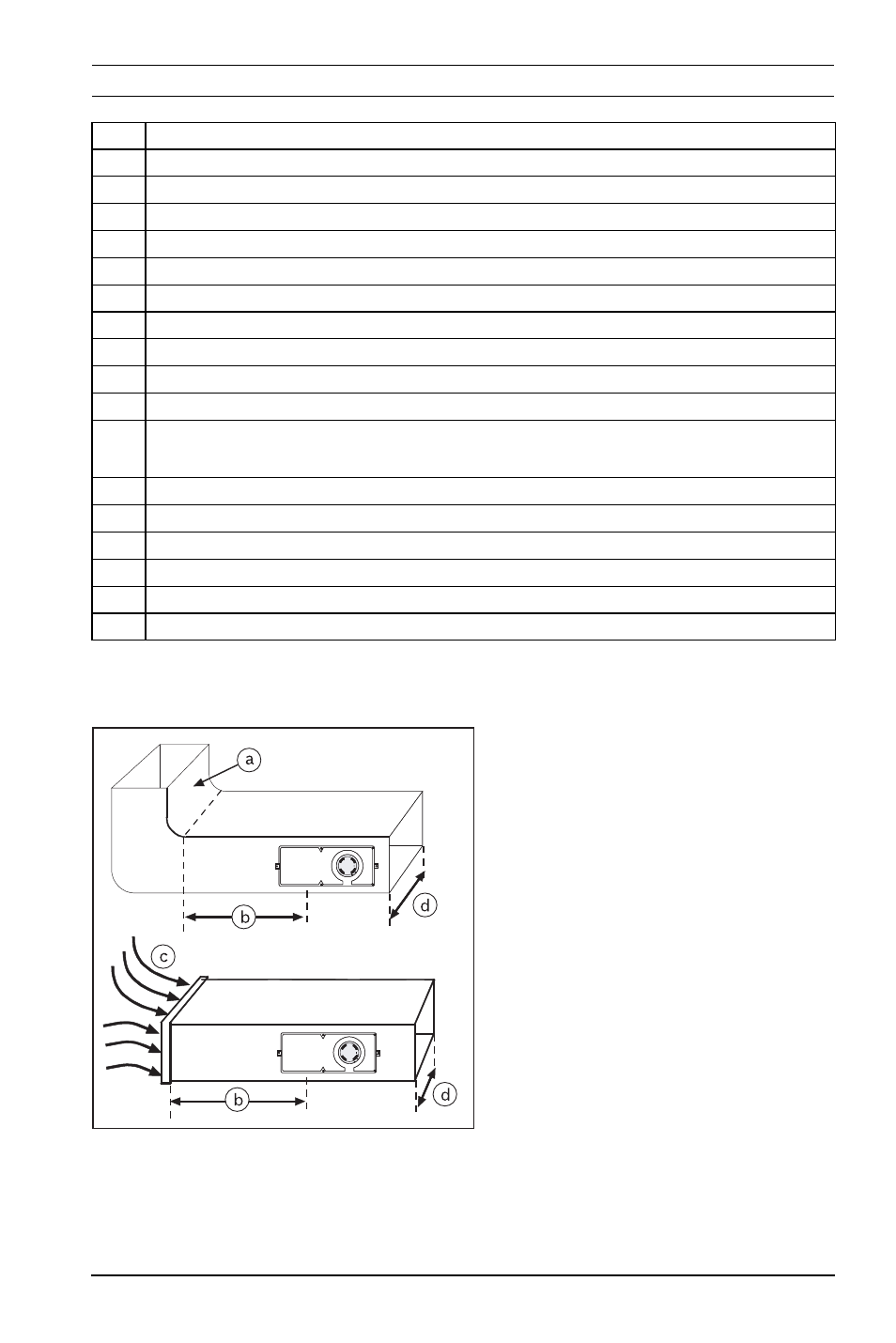

Bild 3.1 Typische Montageposition
Nr. Beschreibung
a Bogen oder andere
Verzögerung des Luftstroms
b Mindestens 3 x d
c Turbulenzen durch den
Bogen (a)
d Breite des Lüftungskanals
