90
Curvatubi idraulico

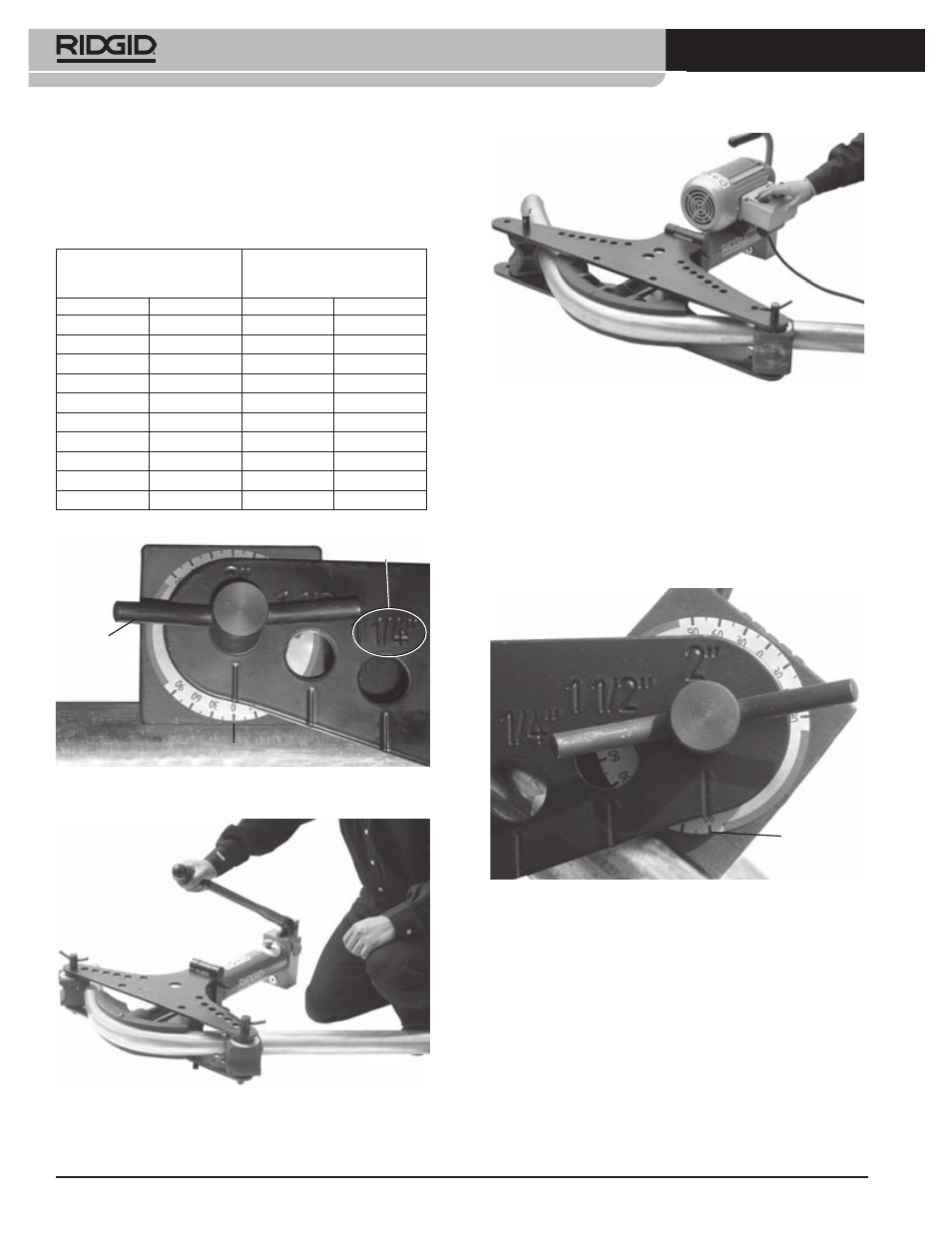

Figure 14 – Azionamento del curvatubi elettrico
3. Continuare a far avanzare il pistone e a curvare il
tubo. Mentre il tubo viene piegato, le estremità si
sposteranno. Stare lontani dal tubo in movimento.
Monitorare gli indicatori dell’angolo (Figura 15).
La media degli angoli misurati da ogni indicatore
dell’angolo uguaglia l’angolo totale approssimato
curvato.
Figure 15 – Indicatore dell’angolo – fine della curva
Indicatore
dell’angolo
Guardare il pistone mentre si estende. Se è possibile
vedere una piccola scanalatura nel pistone (Figura
16), smettere di far avanzare il pistone per evitare
perdite idrauliche e il danneggiamento del pistone.
4. Per alcuni formati del tubo (2
1
/
2
”, 3”), deve essere
utilizzata una prolunga del pistone per formare una
curva a 90°. Quando è visibile la scanalatura nel pi-
stone (Figura 16) cessare di fare avanzare il pistone.
Assicurarsi che il tubo sia correttamente supporta-
to per evitare che si sposti o cada. Girare la mano-
pola di rilascio alla posizione di arretramento e far
ritornare il pistone quanto basta per permettere di
d’angolo quanto basta per impedire al tubo di sci-
volare durante la curvatura. Vedere la tabella 1.
Tabella 1 – Lunghezza minima del tubo che superi il
centro della spina del supporto d’angolo
Figura 12 – Allineamento indicatore angolo – Inizio della
curva
Marcature
dimensione tubo
Allineamento Zero
Spina inserita
completamente
nella posizione
corretta
Figure 13 – Azionamento del curvatubi manuale
Dimensioni tubo D.E.
Distanza min. dalla linea
centrale della spina del supporto
d’angolo all’estremità del tubo
in.
mm
in.
mm
1
/
4
13,5
1.6
40
3
/
8
17,2
1.6
40
1
/
2
21,3
1.9
47
3
/
4
26,9
2.0
51
1
33,7
2.1
54
1
1
/
4
42,4
2.3
58
1
1
/
2
48,3
2.5
63
2
60,3
2.2
56
2
1
/
2
76,1
3.3
84
3
88,9
3.7
93
