250
Hidraulikus csőhajlító gép

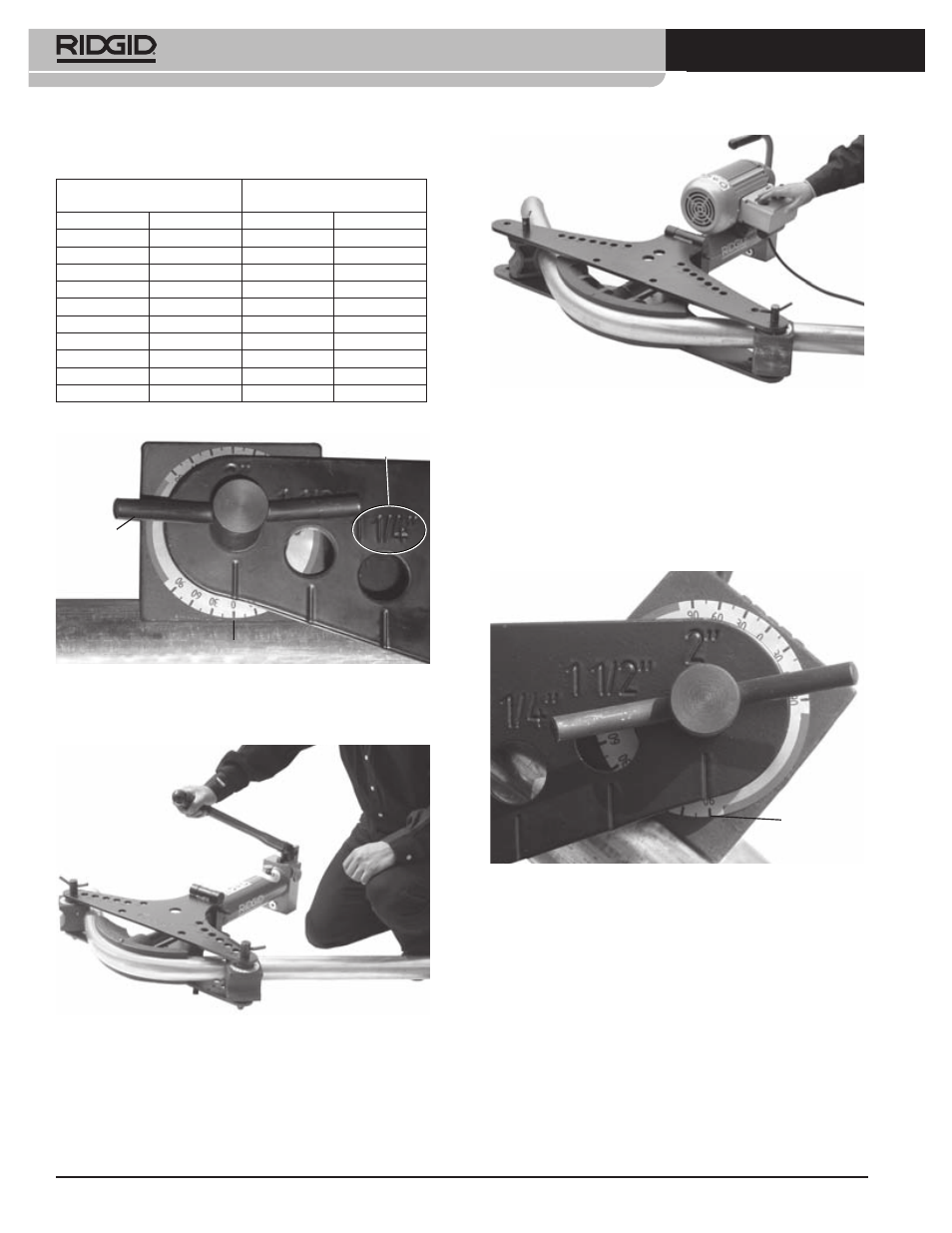

14. ábra – A villamos hajlítógép üzemeltetése
3. A dugattyú előtolásának folytatásával hajlítsa meg
a csövet. A cső hajlítása közben a végek elmoz-
dulnak. Maradjon távol a mozgó csőtől. Figyelje a
szögjelzőket (15. ábra). A teljes hajlítási szög körül-
belül megegyezik az egyes szögjelzők által muta-
tott érték átlagával.
15. ábra – Szögjelző – A hajlítás vége
Szögjelző
Figyelje a kifelé mozgó dugattyút. Ha a dugattyún
meglátja a kisméretű hornyot (16. ábra), akkor fejez-
ze be az előtolását, mert különben hidraulikus szi-
várgás léphet fel, és a dugattyú károsodhat.
4. Bizonyos csőméreteknél (2
1
/
2
”, 3”) a 90 fokos hajlítás-
hoz dugattyútoldatra van szükség. Ha a dugattyún
levő horony (16. ábra) láthatóvá válik, akkor szakít-
sa meg az előtolást. A csőnek megfelelő alátámasz-
tással kell rendelkeznie, hogy ne mozdulhasson el,
és ne eshessen le. A kioldó forgatógombot fordítsa
a kioldási pozícióba, és húzza vissza a dugattyút
elegendő mértékben ahhoz, hogy a toldatot be le-
hessen helyezni a dugattyú és a hajlítósablon közé.
1. táblázat – Minimális csőhossz a biztosítócsap kö-
zépvonalán túl
12. ábra – A szögjelző beállítása – A hajlítás kezdete
Biztosítócsapok
teljesen
behelyezve,
megfelelő
pozícióban
Csőméret-
jelölések
Zérus-helyzet beállítása
13. ábra – A kézi hajlítógép üzemeltetése
Cső mérete, külső átmérő
Min. távolság, tüske középvona-
lától a cső végéig
Inch
mm
Inch
mm
1
/
4
13,5
1,6
40
3
/
8
17,2
1,6
40
1
/
2
21,3
1,9
47
3
/
4
26,9
2,0
51
1
33,7
2,1
54
1
1
/
4
42,4
2,3
58
1
1
/
2
48,3
2,5
63
2
60,3
2,2
56
2
1
/
2
76,1
3,3
84
3
88,9
3,7
93
