Hidraulični savijač cevi
317

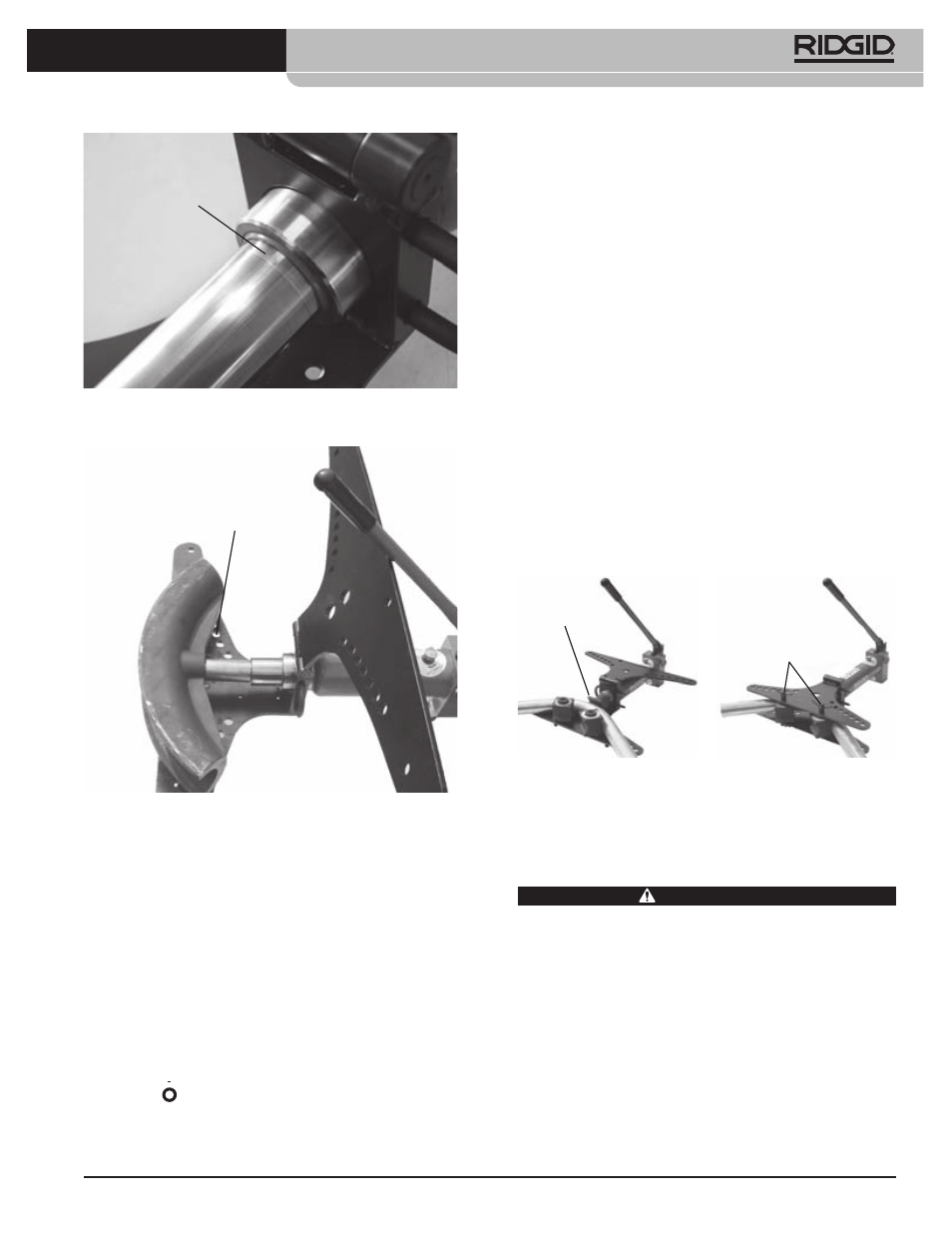

Slika 16 – Žleb u hidrauličnom klipu
Žleb
Slika 17 – Umetanje produžetka rama (zbog preglednosti
prikazan otvoreni položaj bez cevi)
Produžetak
rama
Kada se dostigne željeni ugao luka zaustavite
napredovanje rama. Ne pokušavajte da formirate
luk oštriji od 90 stepeni (po pokazivaču ugla),
to može prouzrokovati uvrtanje cevi i druge
probleme. Za tačno merenje ugla luka možda će
biti potrebna upotreba uglomera ili drugih mernih
uređaja. To ima prednost za manje lukove cevi i u
stvarnosti je praktičnije u slučaju lukova cevi koji su
malo odstupaju od ravne cevi. Kada je ram uvučen,
cev može da se vrati, tako da je možda potrebna
mala kompenzujete da bi dobili željeni ugao.
5. Kada je završeno formiranje luka, pomerite prekidač
za UKLJ/ISKLJ (ON/OFF) na položaj za ISKLJUČENO
(OFF) ( ). Uvucite ram okretanjem dugmeta za
oslobađanje na položaj za uvlačenje.
6. Uklonite cev sa savijača. Ako je potrebno, uklonite
osovinice, ugaone oslonce i/ili otvorite gornje krilo.
Ako je obligač zaglavljen na cevi, drveni blok ili
mekani čekić mogu biti upotrebljeni za izbijanje
obligača cevi. Nemojte koristiti uobičajene čekiće,
dleta ili druge tvrde alate da bi uklonili obligač.
To može dovesti do odvajanja komadića i oštetiti
obligač i prouzrokovati povrede.
Ispravljanje krivina
Obligač za ispravljanje je na raspolaganju za neznatno
smanjenje ugla krivine (do približno 10 stepeni).
Korišćenje obligača za ispravljanje može deformisati
krivinu. U nekim slučajevima (kao što su lukovi od 90
stepeni na cevima 2 1 /
2
” ili 3”) obligač za ispravljanje ne
može da se koristi. Za slučaj korišćenja:
1. Postavite oblikač za ispravljanje na kraj rama.
2. Postavite cev tako da krivina naleže naspram
obligača za ispravljanje i kraci luka su naspram
ugaonih oslonaca. Vodite računa o simetriji
prilikom postavljanja, tako da ugaoni oslonci budu
u pravilnom položaju da bi se sprečilo oštećenje
savijača.
Slika 18 – Ispravljanje krivine
Oblikač za
ispravljanje
Položaj ugaonog
oslonca
3. Pratite korake iz poglavlja "Savijanje cevi".
Uputstva za održavanje
UPOZORENJE
Održavajte hidraulični savijač u skladu sa ovim
procedurama za duži radni vek proizvoda i da bi
smanjili rizik od povreda usled strujnog udara ili
drugih razloga.
Čišćenje
Nakon svake upotrebe očistite ulje i prljavštinu sa savijača
i obligača čistom, suvom, mekom krpom. Obratite
posebnu pažnju na ram i klip kada uklanjate prljavštinu
ili opiljke koji mogu izgrebati polirane delove ili oštetiti
zaptivače. Ako je potrebno, obligači i ugaoni oslonci
mogu biti očišćeni žičanom četkom.
