Hidraulikus csőhajlító gép
251
Helyezze be a toldatot, és óvatosan tolja elő a du-
gattyút. Ujját, kezét vagy más testrészeit ne tartsa
olyan helyen, ahol azok beszorulhatnak vagy ösz-
szezúzódhatnak.

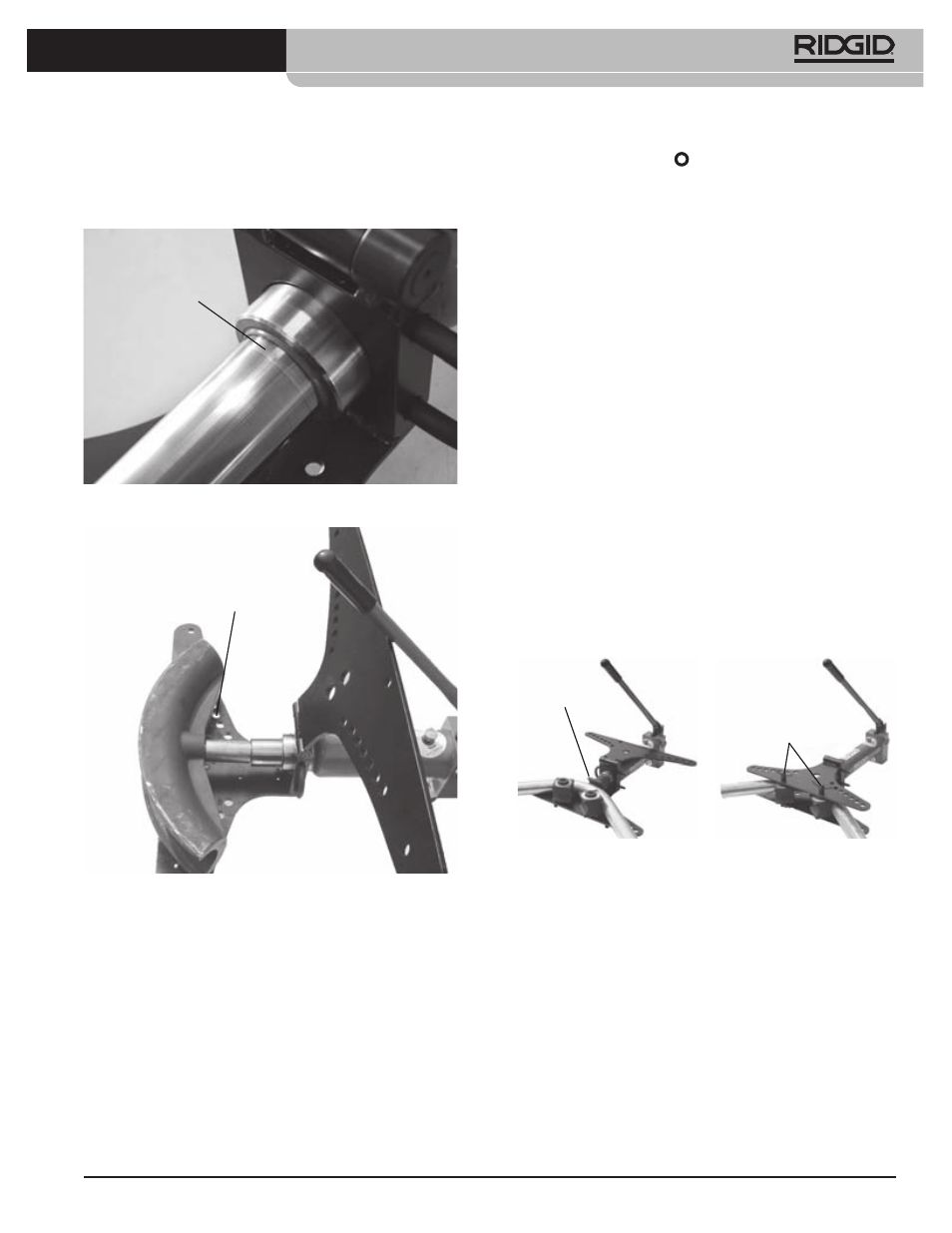

16. ábra – Horony a dugattyún
Horony
17. ábra – A dugattyútoldat behelyezése (a jó láthatóság
érdekében az ábrán nyitott állapotban, cső
nélkül)
Dugattyútoldat
Ha a hajlítás szöge elérte a kívánt értéket, akkor
szakítsa meg a dugattyú előtolását. Ne próbáljon (a
szögjelző szerint) 90°-nál nagyobb szögű hajlítást
végezni, ekkor ugyanis a cső megtörhet, és egyéb
problémák is felléphetnek. A hajlítási szög pontos
megméréséhez derékszögre vagy más mérőeszköz-
re lehet szükség. Inkább a kívánt végleges szögnél
kisebbre hajlítsa a csövet, mert a további hajlítás
könnyebb, mint a kiegyenesítés. A dugattyú vissza-
húzásakor a cső visszarugózhat. Ezt a jelenséget a
hajlítási szög kialakításakor figyelembe kell venni.
5. Ha a hajlítás elkészült, akkor állítsa a főkapcsolót
OFF (kikapcsolva, ) helyzetbe. A kioldó forgató-
gombot a visszahúzási pozícióba forgatva húzza
vissza a dugattyút.
6. Vegye ki a csövet a csőhajlító gépből. Ha szüksé-
ges, akkor vegye ki a biztosítócsapokat és a sarok-
támaszokat, ill. nyissa fel a felső keretfelet. Ha a
hajlítósablon a csőhöz tapadt, akkor fadarab vagy
puha kalapács segítségével leütögethető róla. A
hajlítósablon eltávolításához ne használjon normál
kalapácsot, vésőt vagy egyéb kemény szerszámot.
Ezek ugyanis károsíthatják a hajlítósablont, és sze-
mélyi sérülést okozhatnak.
Görbület kiegyenesítése
A görbület kismértékű (max. kb. 10 fokos) kiegyenesíté-
séhez egyenesítő sablon áll rendelkezésre. Az egyenesí-
tő sablon használatakor a görbület deformálódhat. Bizo-
nyos esetekben (pl. a 2 1 /
2
” és 3” méretű csövek 90 fokos
görbületeinél) az egyenesítő sablon nem használható. A
sablon alkalmazása:
1. Helyezze az egyenesítő sablont a dugattyú végére.
2. A csövet úgy vezesse el, hogy a görbület az egyene-
sítő sablonhoz, a két szár pedig a két saroktámasz-
hoz érjen. A csőhajlító gép sérülését elkerülendő
ellenőrizze, hogy a cső szimmetrikusan áll-e, és a
saroktámaszok a megfelelő helyzetben vannak-e.
18. ábra – Görbület kiegyenesítése
Egyenesítő
sablon
Saroktámaszok
pozíciója
3. Az "A cső hajlítása" c. rész útmutatásai szerint járjon
el.
