Dispozitiv hidraulic de curbat ţevi
235

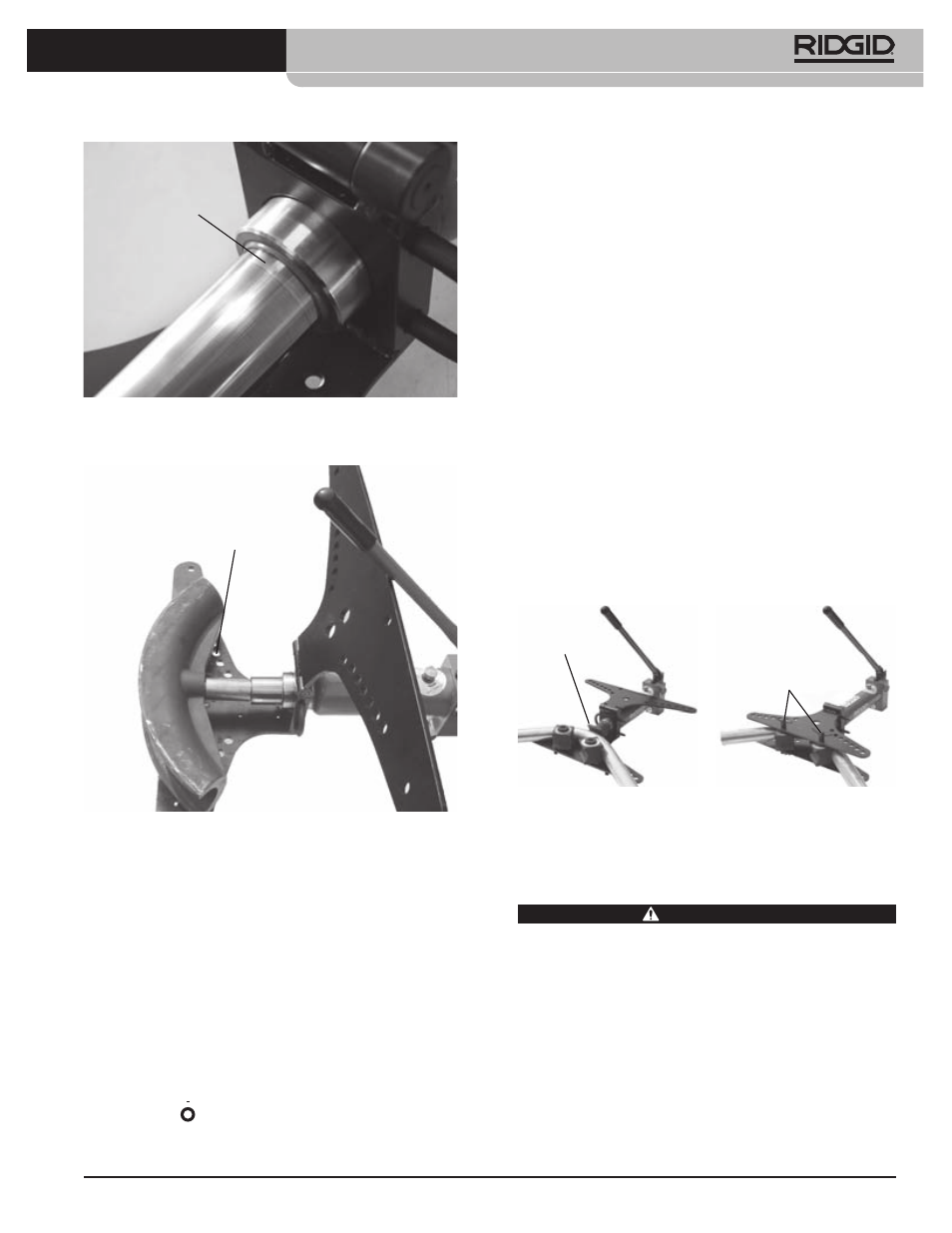

Figura 16 – Canelura din berbec
Canelură
Figura 17 – Introducerea prelungitorului berbecului
(prezentat deschis, fără ţeavă pentru claritate)
Prelungitor de
berbec
La atingerea gradului de curbură dorit opriţi avansul
berbecului. Nu încercaţi să creaţi o curbură mai mare
de 90 grade (conform indicatorului unghiului), acest
lucru poate cauza răsucirea ţevii sau alte probleme.
Pentru a măsura exact unghiurile de curbură poate
fi necesar un şablon de unghiuri sau un alt dispozitiv
de măsurare. Este de preferat să se curbeze ţeava mai
puţin întrucât este mai uşoară curbarea suplimenta-
ră decât îndreptarea. Când berbecul este retras, ţea-
va poate reveni, aşa că poate fi nevoie de o uşoară
compensare pentru a se obţine unghiul dorit.
5. La finalizarea curbării, treceţi întrerupătorul în po-
ziţia OFF ( ). Retrageţi berbecul rotind butonul de
eliberare la poziţia de retragere.
6. Scoateţi ţeava din dispozitivul de curbat. Dacă e ca-
zul, scoateţi ştifturile, suporturile de colţ şi/sau des-
chideţi aripa de sus. Dacă şablonul este înţepenit
pe ţeavă, poate fi folosit un sabot din lemn sau un
ciocan moale pentru a scoate prin bătaie şablonul
de pe ţeavă. Nu folosiţi ciocane obişnuite, dălţi sau
alte unelte durificate pentru a îndepărta şablonul.
Acestea pot ciupi şi deteriora şablonul, cauzând ac-
cidentare.
Îndreptarea curburilor
Un şablon de îndreptare este disponibil pentru a reduce
uşor unghiul unei curburi (până la aproximativ 10 gra-
de). Utilizarea şablonului de îndreptare poate deforma
curbura. În unele cazuri (precum la coturile de 90 grade
pe 2 1 /
2
” sau 3”) şablonul de îndreptare nu poate fi utilizat.
Pentru utilizare:
1. Plasaţi şablonul de îndreptare pe capătul berbecu-
lui.
2. Plasaţi ţeava astfel încât curbura să atingă şablonul
de îndreptare şi picioarele curburii să atingă supor-
turile de colţ. Aveţi grijă ca aşezarea să fie simetrică,
cu suporturile de colţ în poziţie corectă, pentru a
preveni deteriorarea dispozitivului de curbat.
Figura 18 – Îndreptarea unei curburi
Şablon de
îndreptare
Poziţia suportului
de colţ
3. Urmaţi paşii pentru “Curbarea ţevii”.
Instrucţiuni pentru întreţinere
AVERTIZARE
Întreţineţi dispozitivul hidraulic de curbat în con-
formitate cu aceste proceduri pentru o durată de
viaţă mai lungă a produsului şi pentru a reduce ris-
cul de accidentare prin electrocutare şi alte cauze.
Curăţarea
După fiecare utilizare, ştergeţi tot uleiul sau murdăria de
pe dispozitivul de curbat şi şabloane cu o cârpă moale,
curată, uscată. Acordaţi o atenţie specială berbecului şi
pistonului pentru a îndepărta orice murdărie sau rezidu-
uri care ar putea zgâria piesele lustruite sau ar putea de-
teriora garniturile. Dacă e cazul, şabloanele şi suporturile
de colţ poate fi curăţate cu o perie de sârmă.
