rät ist nicht explosionsgeschützt und kann Fun-
kenbildung verursachen.
• Übersichtlicher, ebener, stabiler, trockener Stand-
ort für gesamte Ausrüstung und Bediener.
• Korrekt geerdete Steckdose mit korrekter Span-
nung. Im Zweifelsfall von einem autorisierten
Elektriker überprüfen lassen.
2. Arbeitsbereich reinigen, bevor die Geräte vorberei-
tet werden. Öle oder Flüssigkeiten aufwischen. Alle
Gegenstände beseitigen, auf die das Rohr beim
Biegen treffen könnte.
3. Das zu biegende Rohr und den Installationsbe-
reich überprüfen und vergewissern, dass Sie das
richtige Gerät und die richtigen Biegesegmente
für die anstehende Aufgabe haben. Siehe Abschnitt
"Technische Daten". Versuchen Sie nicht, Rohre zu
biegen, die die Spezifikationen des Rohrbiegers
überschreiten. Dadurch könnte der Rohrbieger be-
schädigt werden.
4. Vergewissern Sie sich, dass das zu verwendende
Gerät sachgemäß überprüft wurde.

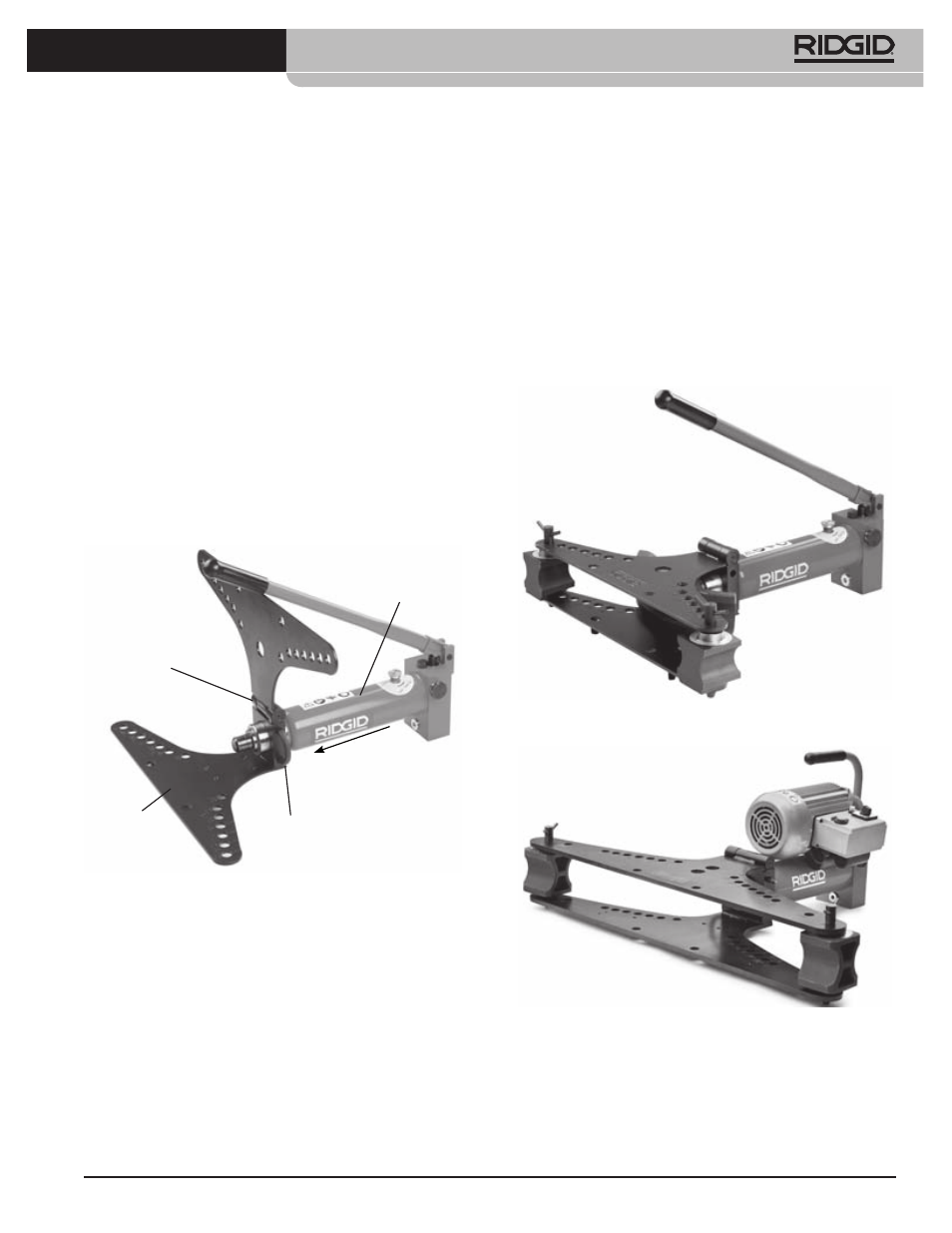

Abbildung 5 – Montage 2” und 3” Biegevorrichtungen
Scharnier
Zylinder
U-Halterung
vollständig
einsetzen
Zylin
der in
den
Rahmen einsetz
en
Biegerahmen
5. Montage
Alle Biegevorrichtungen sollten auf dem Boden oder
einer anderen geeigneten Fläche aufgestellt werden,
die Teile des Rohrbiegers sind schwer und sperrig.
Wenden Sie geeignete Transport- und Hebemetho-
den an.
Beachten Sie bei Verwendung des fahrbaren Stän-
ders oder des Drehstativs die Anweisungen für eine
sachgemäße Vorbereitung.
• Platzieren Sie den Biegerahmen so, dass sich die
mit Scharnieren versehene Seite oben befindet.
• Führen Sie das Ende des Zylinders in die Öffnung
am Ende des Biegerahmens ein. Bringen Sie die
Rille am Zylinder mit der Rückseite des Biegerah-
mens zur Übereinstimmung.
• Stecken Sie die U-Halterung vollständig durch
die Fuge zwischen Biegerahmen und Zylinder.
• Bringen Sie Seitenbacken der richtigen Größe für
das zu biegende Rohr am unteren Flügel über
den entsprechenden Löchern für die Größe für
das zu biegende Rohr an.
• Stecken Sie die Stifte durch die Seitenbacken und
durch beide Flügel.
Abbildung 6 – montierter 2”/3” manueller Rohrbieger
Abbildung 7 – montierter 2”/3” elektrischer Rohrbieger
6. Öffnen Sie den Deckel der Einfüllöffnung am Zylin-
der zwei Umdrehungen weit. So kann während der
Benutzung Luft in den Zylinder gelangen, sodass
korrekter Betrieb gewährleistet ist. (Siehe Abbil-
dung 10.)
