Hydraulická ohýbačka potrubia – RIDGID Hydraulic Pipe Bender User Manual
Page 220
218

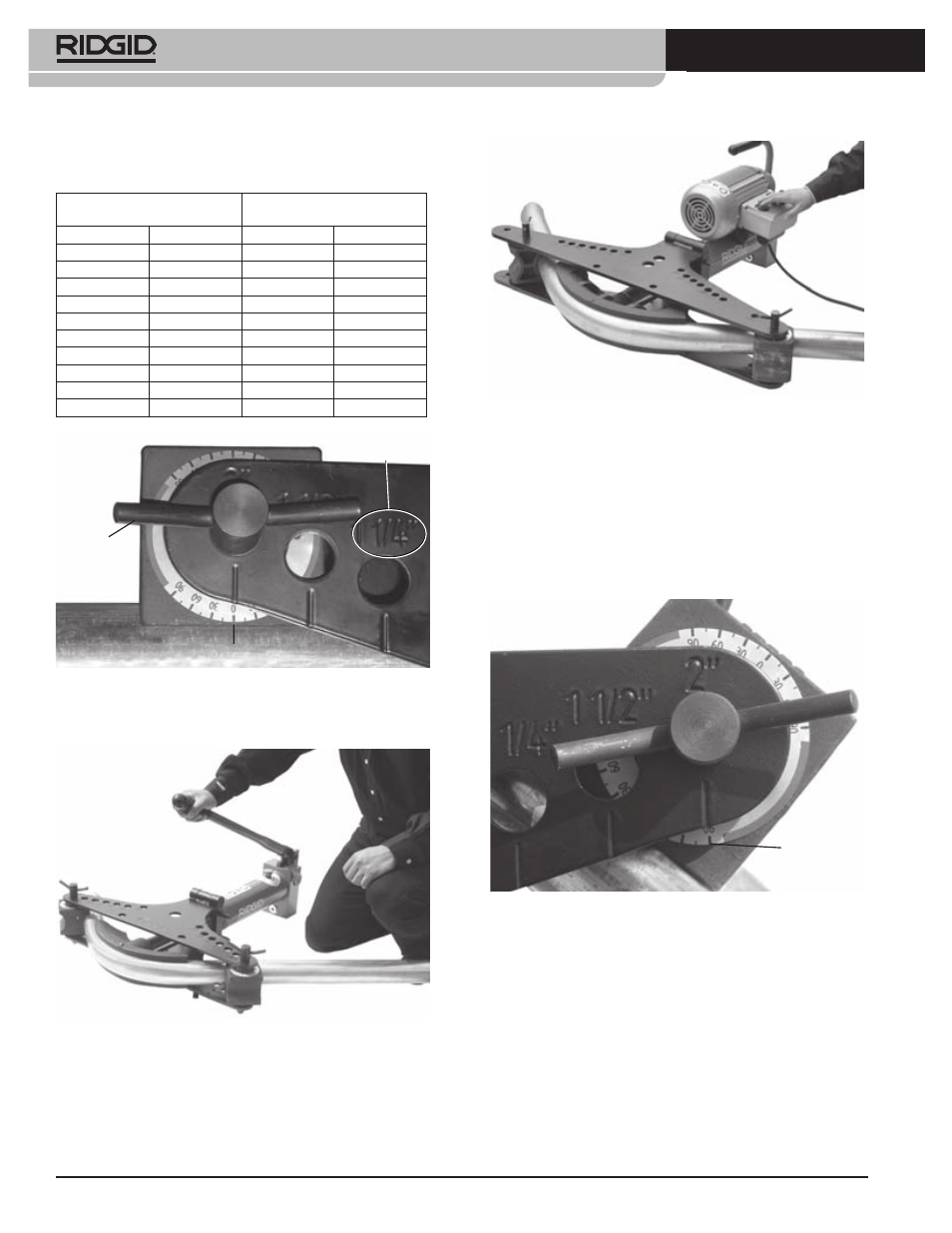

Hydraulická ohýbačka potrubia
Tabuľka č. 1 - Minimálna dĺžka potrubia za stredom
kolíka
Vonkajší priemer potrubia
Min. vzdialenosť osi kolíka ku
koncu potrubia
Palec (")
mm
Palec (")
mm
1
/
4
13,5
1,6
40
3
/
8
17,2
1,6
40
1
/
2
21,3
1,9
47
3
/
4
26,9
2,0
51
1
33,7
2,1
54
1
1
/
4
42,4
2,3
58
1
1
/
2
48,3
2,5
63
2
60,3
2,2
56
2
1
/
2
76,1
3,3
84
3
88,9
3,7
93
Obrázok č. 12 - Zarovnanie uhlového indikátora -
začiatok ohybu
Kolíky úplne
zasunuté
do správnej
polohy
Značky veľkosti
potrubia
Zarovnanie na nulu
Obrázok č. 13 - Prevádzka ručnej ohýbačky
Obrázok č. 14 - Prevádzka ručnej ohýbačky
3. Pokračujte vo vysúvaní piesta a ohýbajte potru-
bie. Konce potrubia sa počas ohýbania pohybujú.
Udržujte bezpečnú vzdialenosť od pohybujúceho
sa potrubia. Pozorujte uhlové indikátory (Obrázok
č. 15). Priemer uhlov nameraných na jednotlivých
uhlových indikátoroch predstavuje približnú hod-
notu celkového uhla ohybu.
Obrázok č. 15 - Uhlový indikátor - koniec ohybu
Uhlový
indikátor
Pozorujte piest počas vysúvania. Ak sa na pieste ob-
javí malá drážka (Obrázok č. 16) zastavte vysúvanie
piesta, aby nedošlo k úniku hydraulickej kvapaliny a
poškodeniu piesta.
4. U niektorých veľkostí potrubí (2
1
/
2
”, 3”) treba pou-
žiť nástavec na piest, aby sa dal vytvarovať ohyb s
uhlom 90 stupňov. Keď sa v pieste objaví drážka
(Obrázok č. 16), zastavte pohyb piesta. Uistite sa,
že potrubie je riadne podopreté, aby sa nemohlo
pohnúť alebo spadnúť. Uvoľňovací gombík otočte
do polohy zatiahnutia a zatiahnite piest do dosta-
