Hydraulik-Rohrbieger
57

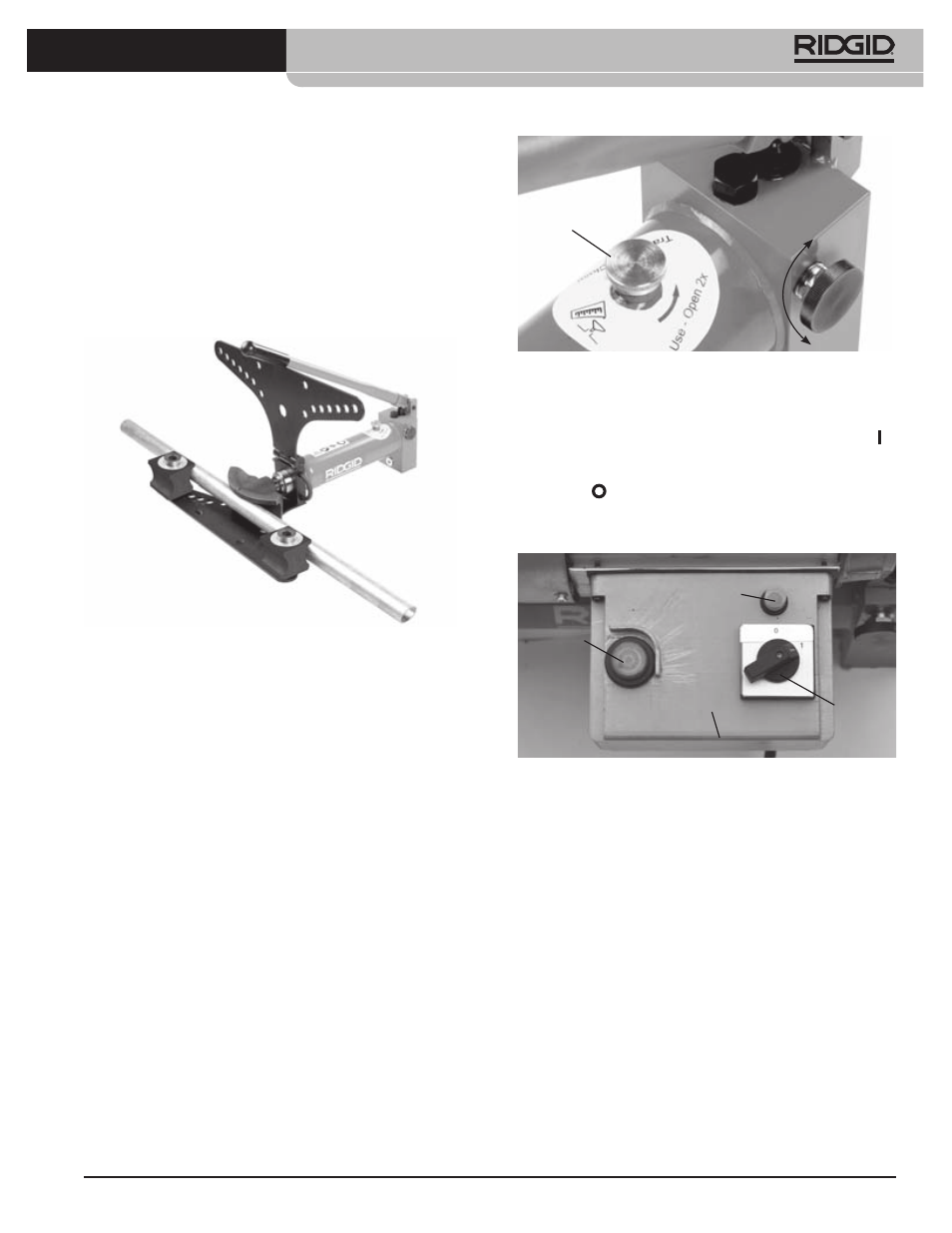

Abbildung 10 – Positionen des Auslöseknopfs
(Ausfahren/Einziehen)
Ausfahren
Öleinfüllöffnung
Einziehen
Elektrische Pumpe
Bewegen Sie den Hauptschalter in die Stellung ON ( ).
Drücken Sie den Betriebsschalter, um den Kolben AUS-
ZUFAHREN. Bewegen Sie den Hauptschalter in die Stel-
lung OFF ( ), wenn das Gerät nicht benutzt wird oder
wenn der Kolben eingefahren wird.
Abbildung 11 – Motorbedienelemente
Betriebsschalter
Unterbrecher
Motor
Hauptschalter
Biegen des Rohrs
1. Stellen Sie sich neben den Zylinder auf die Seite,
auf der sich der Auslöseknopf befindet. Greifen Sie
bei der Bedienung nicht über das Gerät. Fahren Sie
den Kolben aus. Wenn das Biegesegment das Rohr
berührt, fahren Sie langsam und vorsichtig den
Kolben aus und richten Sie die Biegestelle am Bie-
gesegment aus. Fahren Sie den Kolben weiter aus,
bis das Rohr sich unmittelbar an den Seitenbacken
befindet. Bewegen Sie Ihre Finger, Hände oder an-
dere Körperteile nicht in eine Position, in der sie
eingeklemmt oder gequetscht werden könnten.
2. Vergewissern Sie sich, dass die Seitenbacken sich
in der richtigen Position (wie auf dem Rahmen
markiert) für das zu biegende Rohr befinden und
dass die Stifte vollständig durch beide Seiten des
Rahmens gesteckt sind (Siehe Abbildung 12). Wenn
dies nicht der Fall ist, kann der Rohrbieger bei der
Sie für sachgemäße Unterstützung des Rohrs, um
ein Kippen des Rohrs und des Rohrbiegers bei der
Benutzung zu vermeiden.
6. Tragen Sie Fett auf die Seite der Seitenbacke auf,
die das Rohr berührt. Platzieren Sie die Backen
über den entsprechenden Löchern, wie auf dem
Biegerahmen markiert. Die Seitenbacken müssen
sich in den korrekten, symmetrischen Löchern be-
finden, andernfalls kann der Rohrbieger bei der Be-
nutzung beschädigt werden.
Abbildung 9 – Einlegen des Rohrs
7. Schließen Sie den oberen Flügel und stecken Sie
die Stifte vollständig durch beide Flügel des Bie-
gerahmens und die Seitenbacken. Richten Sie die
Seitenbacken so aus, dass die Nullmarkierungen
auf den Winkelanzeigen mit der Markierung auf
dem oberen Flügel übereinstimmen (Siehe Abbil-
dung 12).
8. Vergewissern Sie sich, dass Rohrbieger und Rohr
stabil sind.
Ausfahren/Einziehen des Kolbens
Drehen Sie den Auslöseknopf auf der Hydraulikpumpe
im Uhrzeigersinn geschlossene Position (Kolben ausfah-
ren) (Siehe Abbildung 10.) Zum Einziehen des Kolbens
drehen Sie den Auslöseknopf gegen den Uhrzeigersinn
in die Einziehposition. Eine interne Feder zieht den Kol-
ben ein.
Handpumpe
Bewegen Sie den Pumpengriff nach oben und unten,
um den Kolben auszufahren. Benutzen Sie keine Griff-
verlängerungen. Dadurch kann der Griff beschädigt
werden oder bei der Benutzung abrutschen und Verlet-
zungen verursachen.
