anterior). Es posible que tenga que curvarlo un poco
más para lograr el ángulo deseado.
5. Hecho el doblamiento, vuelva el interruptor de encen-
dido a la posición APAGADA ( ).
6. Extraiga el tubo de la doblatubos. Si es necesario,
desmonte las clavijas, los soportes de esquina y/o lev-
ante el ala superior del armazón de doblamientos. Si
el formador se ha quedado pegado al tubo, emplee
un bloque de madera o un martillo de goma para
darle unos golpecitos al formador y despegarlo del
tubo. No utilice un martillo o cinceles comunes y
corrientes u otras herramientas duras para despe-
garlo. Pueden desportillarse y dañar el formador y
causar lesiones.
Enderezamiento de una curvatura
Hay disponible un formador de enderezamiento para
reducir ligeramente el ángulo de una curvatura (hasta
unos 10 grados). La curvatura podría deformarse si se uti-
liza un formador de enderezamiento. En ciertos casos
(como curvas de 90 grados en tubos de 2
G
/
H
o 3 pul-
gadas Ø) no es posible utilizar un formador de endereza-
miento. Para utilizarlo:
1. Coloque el formador de enderezamiento en el
extremo del ariete.
2. Coloque el tubo de tal forma que su curvatura se
asiente en el formador de enderezamiento y las
patas de la curvatura se afirmen contra los soportes
de esquina. Los soportes de esquina deben estar
colocados simétricamente en los agujeros correc-
tos, de lo contrario la doblatubos podría averiarse
durante el uso.

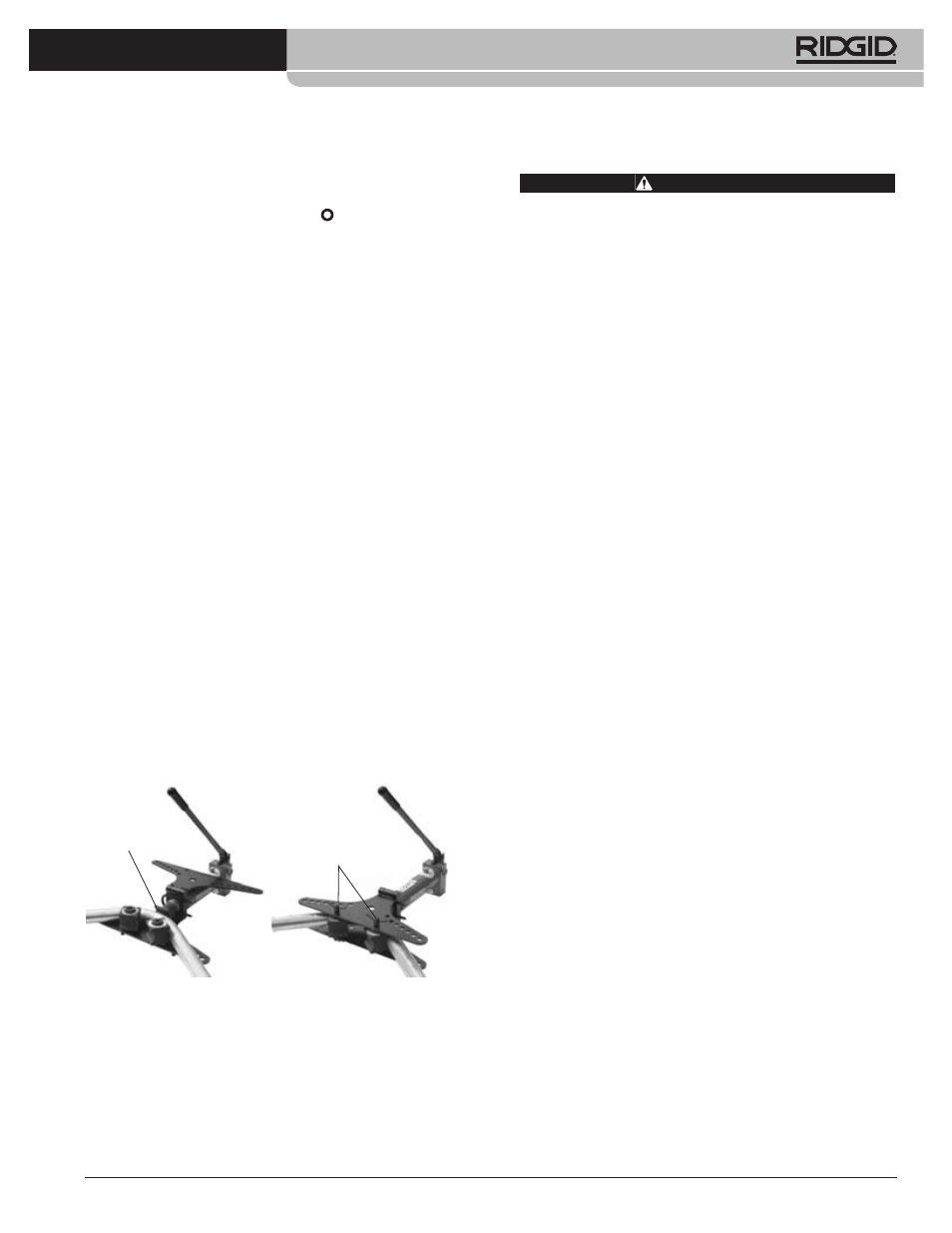

Figura 18 – Enderezamiento de una curvatura
3. Siga los pasos de la sección “Doblamiento del tubo”.
Instrucciones de mantenimiento
ADVERTENCIA
Hágale mantenimiento a la doblatubos hidráulica
según estos procedimientos para una larga vida
útil y reducir los riesgos de sufrir lesiones debidas
a descargas eléctricas u otras causas.
Limpieza
Después de cada uso, elimine el aceite o grasa sobre la
doblatubos y formadores con un paño limpio y seco.
Ponga especial atención en la limpieza del ariete y pistón:
quíteles cualquier desecho o mugre que pudiera rayar un
metal pulido o dañar sellos. Los formadores y los soportes
de esquina pueden limpiarse, si es necesario, con un
cepillo de alambre.
Lubricación
Mensualmente, o bien más a menudo, aplique aceite de
máquina liviano o grasa a los puntos de pivote en la
manivela, bisagra de las alas y clavijas. No aplique aceite
a los componentes del sistema hidráulico.
Aceite hidráulico
Revisión del nivel del aceite y añadimiento de
aceite hidráulico
Antes de cada uso, revise el nivel del aceite. Coloque la
doblatubos sobre una superficie plana con su ariete retraí-
do totalmente. Extraiga la tapa del depósito de aceite; el
aceite debe llegar hasta la parte inferior del cuello del
depósito. Si le falta aceite, añada aceite hidráulico Shell
Tellus 32 Hydraulic Oil o uno equivalente de alta cali-
dad. Vuelva a colocarle la tapa. Vea la Figura 10 para
ubicar la tapa del depósito de aceite.
Cambio del aceite
Una vez al año, o con mayor frecuencia si se la somete a
uso pesado o en lugares polvorientos, el aceite hidráulico
debe reemplazársele.
Coloque el extremo del cilindro, el más cercano a la
bomba, en un recipiente que recoja el aceite usado.
Directamente debajo del cilindro hay un tapón (Figura 19).
Extraiga este tapón, el resorte del filtro y el filtro y permi-
ta que el depósito se vacíe. Abra la tapa de entrada de
aire del depósito de aceite y levante un poco el extremo
del cilindro más cercano al ariete para apurar el drenaje.
El drenaje podría demorar varias horas. Elimine el aceite
hidráulico usado conforme a su Hoja MSDS de Seguridad
del Material y las normas locales.
43
Doblatubos hidráulica
Formador de
enderezamiento
Posición de los
soportes de esquina
