Hydraulische pijpbuiger
73
boven de gepaste gaten zoals gemarkeerd op het
buigframe. De hoeksteunen moeten zich in de cor-
recte, symmetrische gaten bevinden, anders kan
de buiger beschadigd raken tijdens de werking.

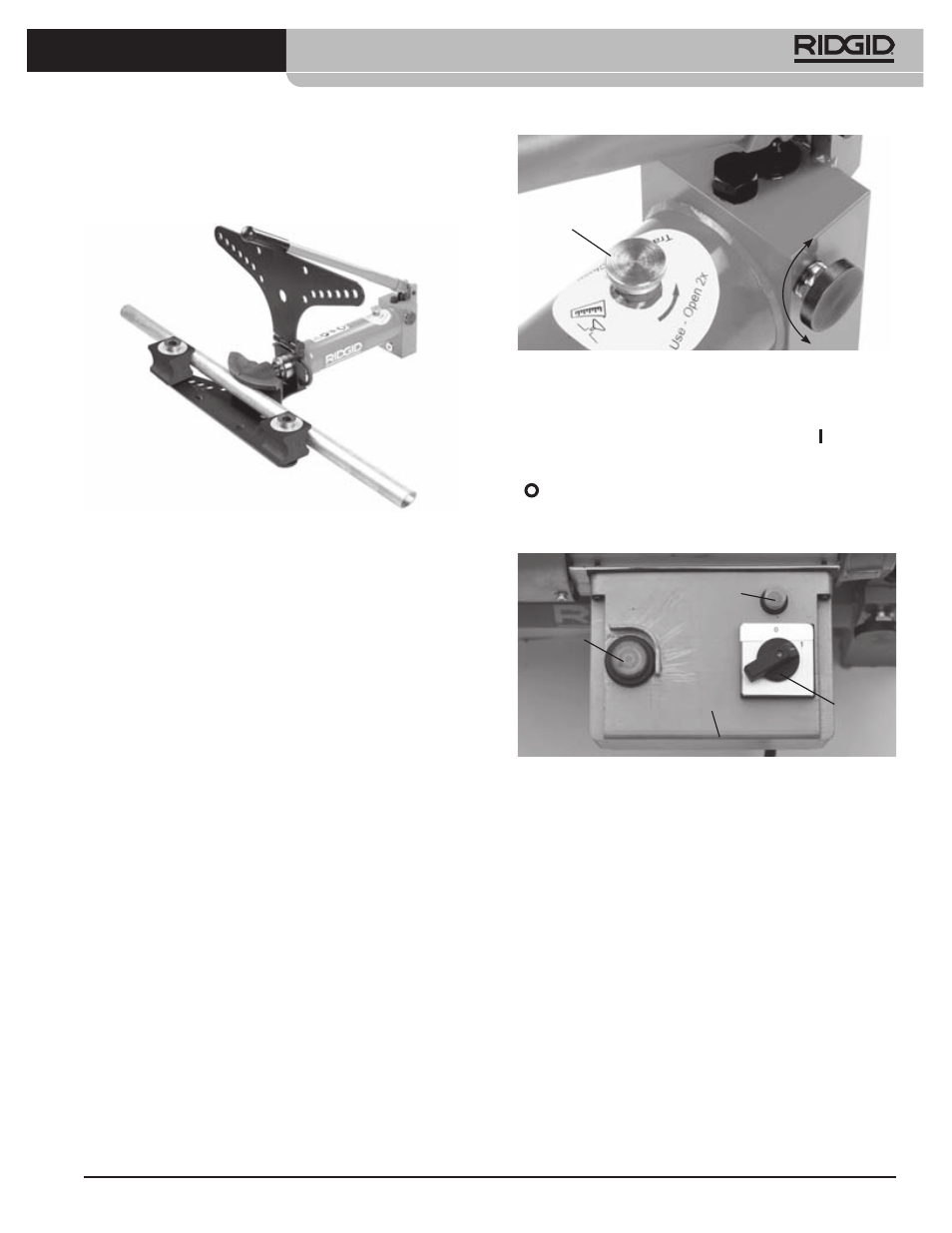

Figuur 9 – De pijp aanbrengen in de machine
7. Klap de bovenste vleugel neer en steek de pennen
helemaal door beide vleugels van het buigframe
en de hoeksteunen. Richt de hoeksteunen zo uit
dat de nulmarkeringen op de hoekindicatoren zich
tegenover de markering op de bovenste vleugel
bevinden (zie figuur 12).
8. Vergewis u ervan dat de buiger en pijp stabiel zijn.
Plunjer naar voren bewegen/terugtrekken
Draai de ontkoppelingsknop op de hydraulische pomp
rechtsom in de gesloten stand (plunjer voorwaarts be-
wegen) (zie figuur 10.) Om de plunjer weer achterwaarts
te bewegen, draait u de ontkoppelingsknop linksom
in de terugtrekstand. De plunjer wordt teruggetrokken
door een inwendige veer.
Handbediende pomp
Beweeg de pomphendel op en neer om de plunjer
voorwaarts te bewegen. Gebruik geen hendelverleng-
stukken. Dat kan de hendel beschadigen of lichamelijke
letsels veroorzaken.
Figuur 10 – Ontkoppelingsknopstanden (voorwaarts/
terugtrekken)
Invoeren
Olievulopening
Terugtrekken
Elektrische pomp
Zet de ON/OFF-schakelaar in de stand ON ( ). Druk op
de activeringsschakelaar om de plunjer VOORWAARTS
TE BEWEGEN. Zet de ON/OFF-schakelaar in de stand OFF
( ) wanneer de machine niet wordt gebruikt of bij het
terugtrekken van de plunjer.
Figuur 11 – Motorbedieningselementen
Activeringsschakelaar
Contactverbreker
Motor
AAN/UIT-
schakelaar
De pijp buigen
1. Ga naast de cilinder staan, langs de kant van de ont-
koppelingsknop. Ga niet over de machine hangen
om ze te bedienen. Beweeg de plunjer voorwaarts.
Wanneer de buigmal de pijp raakt, beweegt u de
plunjer langzaam en voorzichtig voorwaarts terwijl
u het buigpunt uitricht ten opzichte van de mal.
Blijf de plunjer voorwaarts bewegen tot de pijp de
hoeksteunen raakt. Houd uw vingers, handen of
andere lichaamsdelen niet in een positie waarin ze
zouden kunnen worden gegrepen of verpletterd.
2. Vergewis u ervan dat de hoeksteunen zich in de
correcte positie bevinden (zoals aangegeven op
het frame) om de pijp te buigen en dat de pennen
volledig door de beide zijden van het frame zijn ge-
stoken (zie figuur 12). Anders kan de buiger worden
beschadigd tijdens het gebruik. Vergewis u ervan
dat de uiteinden van de pijp voldoende uitsteken
