Dispozitiv hidraulic de curbat ţevi
233

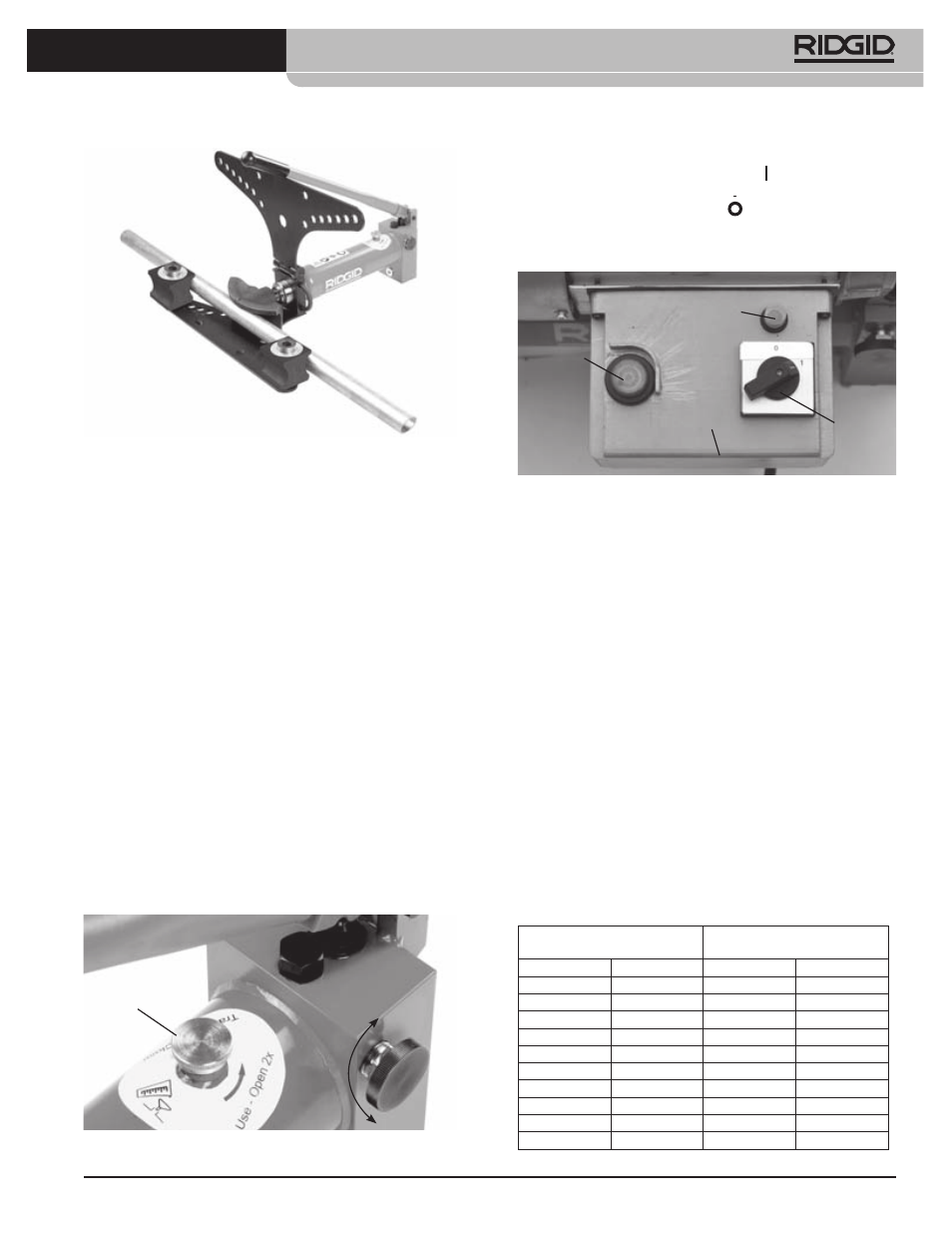

Figura 9 – Încărcarea ţevii
7. Închideţi aripa superioară şi introduceţi complet
ştifturile atât prin ambele aripi ale cadrului de cur-
bare cât şi prin suporturile de colţ. Aliniaţi supor-
turile de colţ astfel încât marcajele zero de pe indi-
catoarele de unghi să se alinieze cu marcajul de pe
aripa superioară (Vezi figura 12).
8. Confirmaţi că dispozitivul de curbat şi ţeava sunt
stabile.
Avansul/retragerea berbecului
Rotiţi butonul de eliberare în sensul acelor de ceasor-
nic pe pompa hidraulică la poziţia închis (avans berbec)
(Vezi figura 10.) Pentru a retrage berbecul, rotiţi butonul
de eliberare în sens opus acelor de ceasornic la poziţia
de retragere. Un arc intern va retrage berbecul.
Pompa manuală
Mişcaţi maneta pompei în sus şi în jos pentru a avansa
berbecul. Nu folosiţi prelungitoare pentru manete. Acest
lucru poate deteriora maneta sau poate aluneca în tim-
pul utilizării, cauzând accidentări.
Figura 10 – Poziţiile butonului de eliberare (avans/retragere)
Avans
Ştuţ de umplere
cu ulei
Retragere
Pompa electrică
Treceţi întrerupătorul în poziţia ON ( ). Apăsaţi comuta-
torul de ACŢIONARE pentru a AVANSA berbecul. Plasaţi
întrerupătorul în poziţia OFF ( ) când nu este utilizat
sau când se retrage berbecul.
Figura 11 – Comenzile motorului
Comutator
de
acţionare
Disjunctor
Motor
Întrerupător
Curbarea ţevii
1. Staţi lângă cilindru pe aceeaşi parte cu butonul de
eliberare. Nu vă întindeţi deasupra maşinii pentru
a o exploata. Avansaţi berbecul. Când şablonul de
curbare atinge ţeava, avansaţi încet şi cu grijă ber-
becul în timp ce aliniaţi locul curburii cu şablonul.
Continuaţi să avansaţi berbecul până când ţeava
atinge suporturile de colţ. Nu vă plasaţi degetele,
mâinile sau alte părţi ale corpului în poziţii care ar
putea permite prinderea sau strivirea.
2. Confirmaţi că suporturile de colţ sunt în poziţia co-
rectă (aşa cum este marcat pe cadru) pentru ţeava
care urmează a fi curbată şi că ştifturile sunt intro-
duse complet prin ambele părţi ale cadrului (Vezi
figura 12). Dacă nu, dispozitivul de curbat se poate
deteriora în timpul utilizării. Aveţi grijă să aveţi ca-
petele ţevii trecute suficient de mult de suporturile
de colţ pentru a preveni ieşirea ţevii în timpul cur-
bării. Vezi diagrama 1.
Diagrama 1 – Lungimea minimă de ţeavă trecută de
centrul ştiftului
Dimensiune ţeavă Diam. ext. Distanţă min. între axa ştiftului
şi capătul ţevii
Inci
mm
Inci
mm
1
/
4
13,5
1,6
40
3
/
8
17,2
1,6
40
1
/
2
21,3
1,9
47
3
/
4
26,9
2,0
51
1
33,7
2,1
54
1
1
/
4
42,4
2,3
58
1
1
/
2
48,3
2,5
63
2
60,3
2,2
56
2
1
/
2
76,1
3,3
84
3
88,9
3,7
93
